Вакуумний вимикач 24 кВ з боковим встановленням

TheВакуумний вимикач 24 кВ з боковим встановленням(Model: ZN63A (VS1)-24) is a high-performance indoor medium-voltage circuit breaker designed for three-phase AC 50Hz power systems with a rated voltage of 24kV. It integrates the operating mechanism and vacuum interrupter into a compact structure, providing reliable protection, switching, and control for substations, power plants, industrial facilities, and power distribution systems. Вимикач доступний як у фіксованому, так і в висувному варіантах, щоб відповідати різним конфігураціям розподільних пристроїв.

Цей автоматичний вимикач, який має передову технологію вакуумного відключення, високу механічну міцність і низькі вимоги до обслуговування, ідеально підходить для застосувань, що включають часті перемикання. Він широко використовується в металургії, гірничодобувній промисловості, хімічних заводах, вугільній промисловості, підстанціях і проектах з відновлюваної енергетики, де безпечний і надійний розподіл електроенергії є важливим.

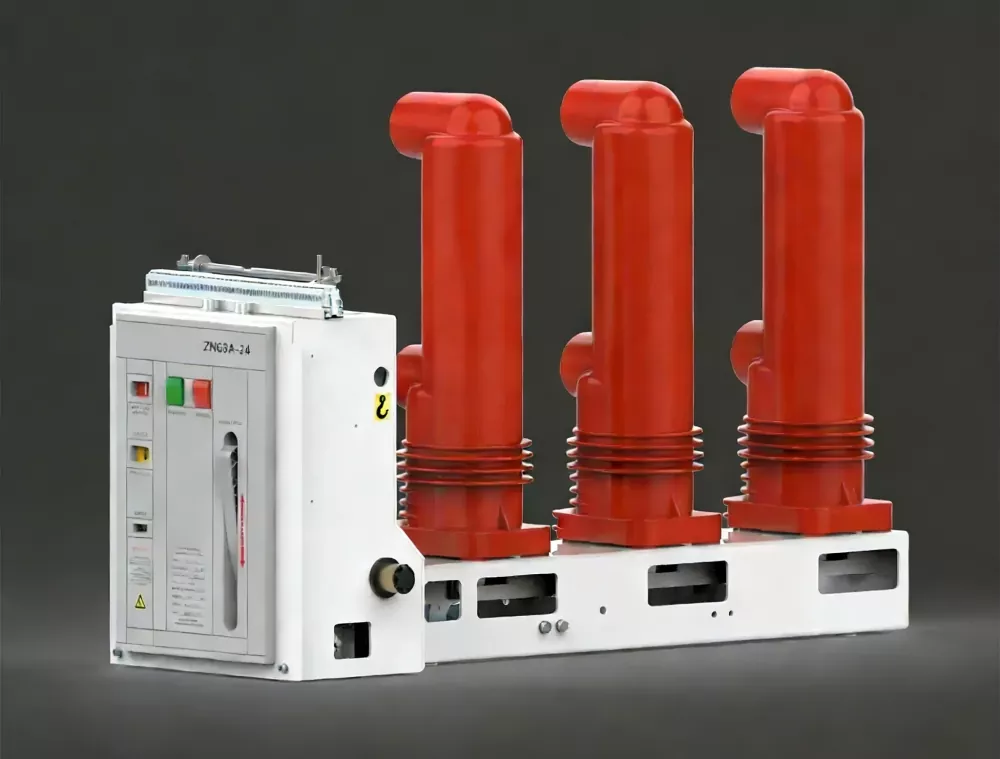

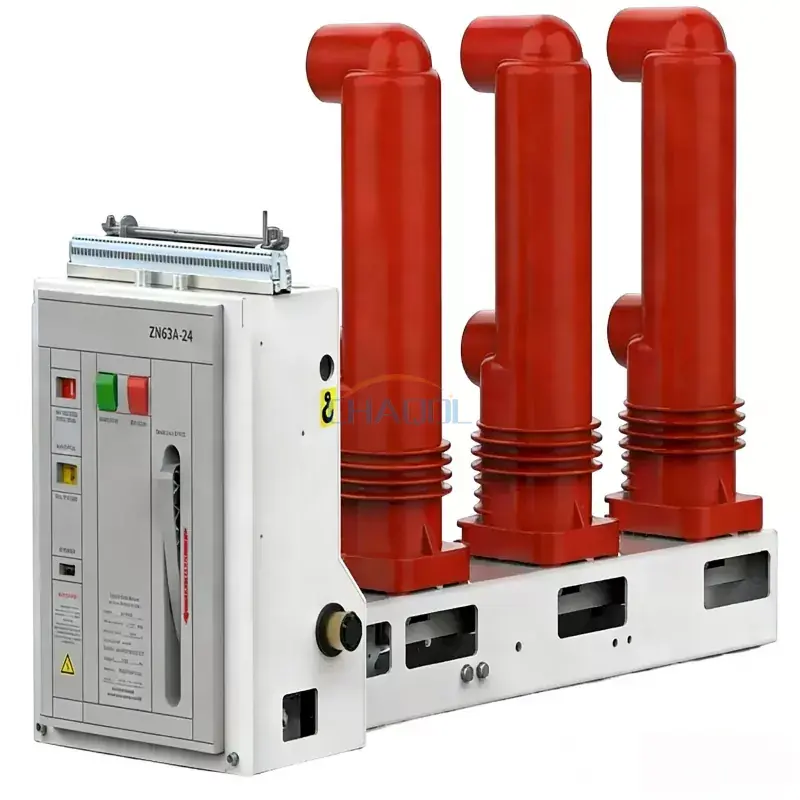

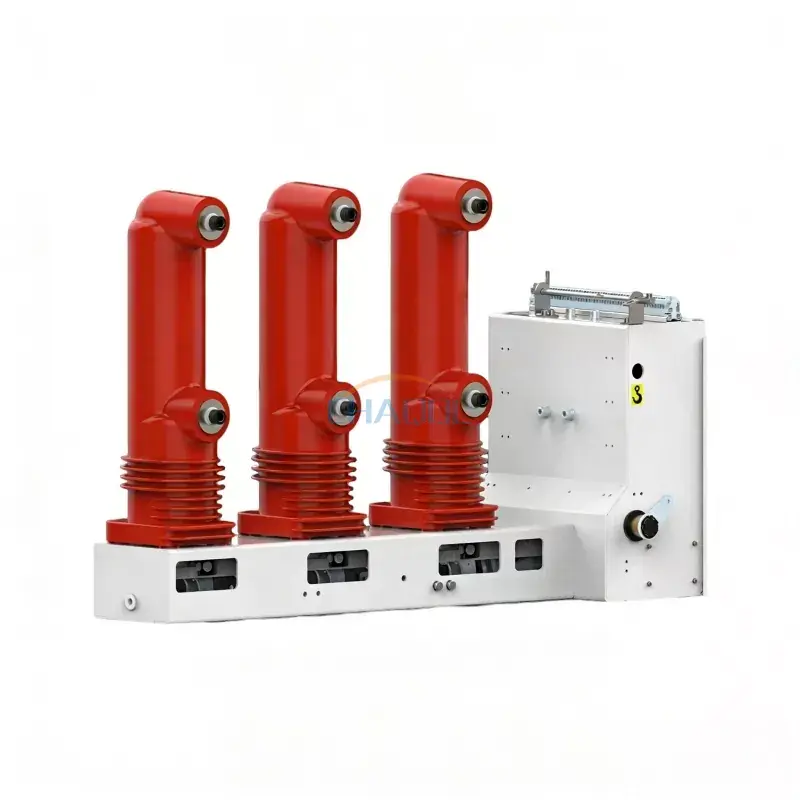

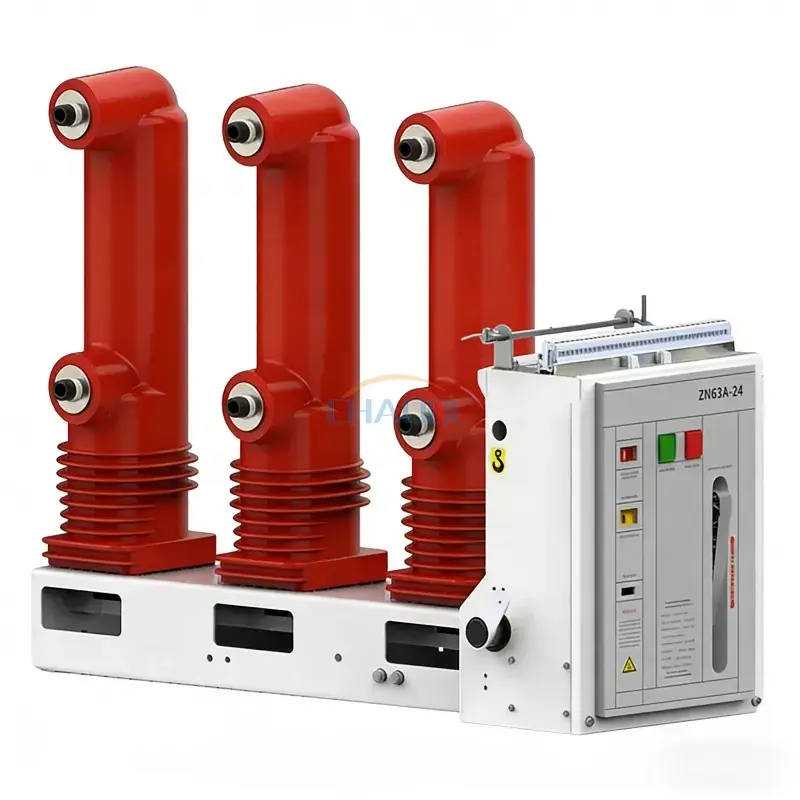

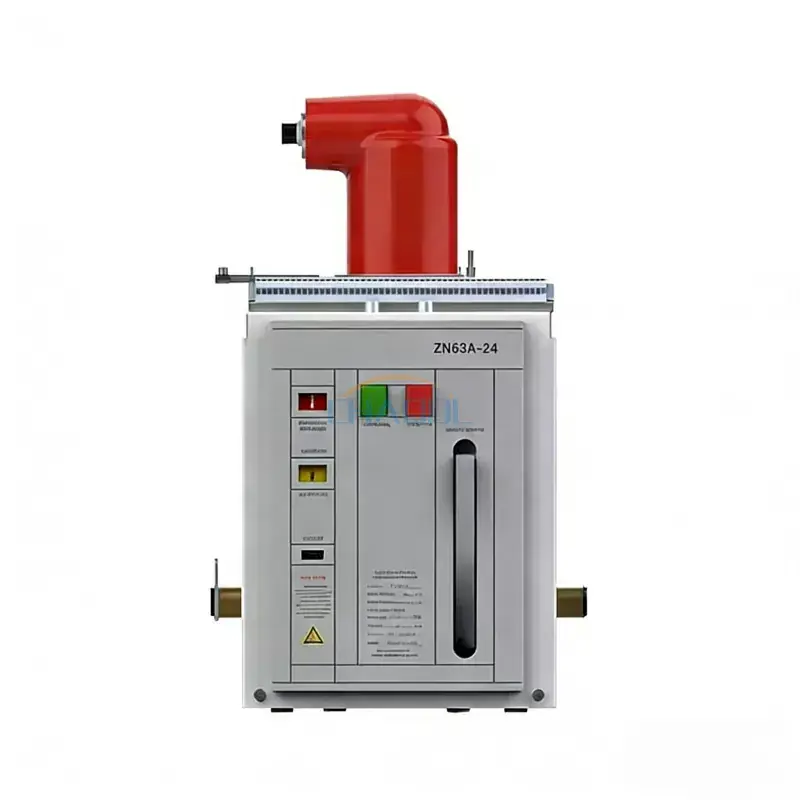

Зовнішній вигляд продукту

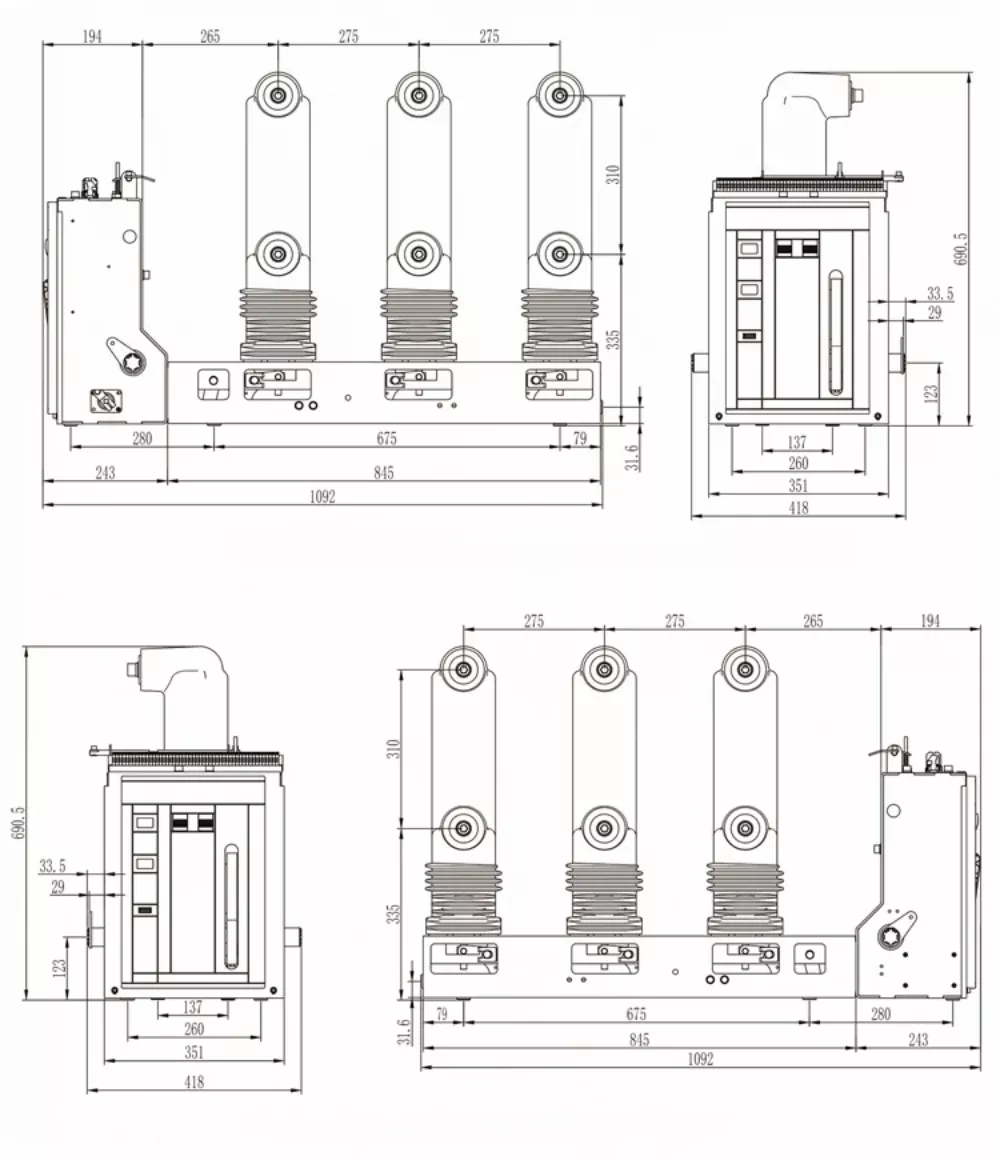

Діаграма розмірів

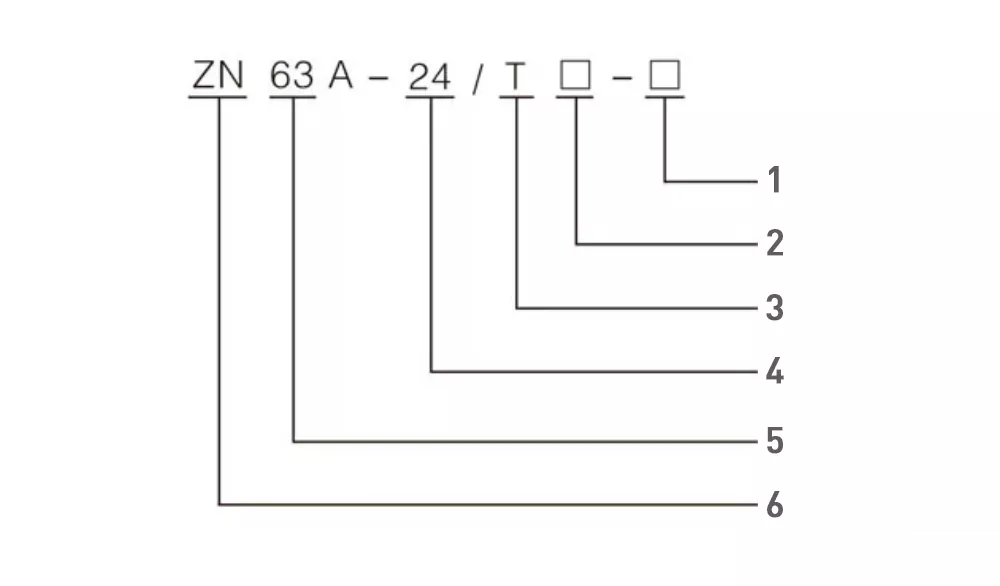

Ідентифікація моделі

• 1 – Номінальний струм відключення короткого замикання (кА)
• 2 – Номінальний струм (A)
• 3 – Робочий механізм
• 4 – Номінальна напруга (кВ)
• 5 – Серія дизайну
• 6 – Внутрішній вакуумний вимикач

Особливості продукту

• Інтегрований бічний механізм керування з компактною конструкцією та надійною трансмісією.
• Високоефективний вакуумний переривач із мідно-хромовими контактами забезпечує чудову здатність гасити дугу та подовжує електричний термін служби.
• Горизонтально розташований пружинний приводний механізм підтримує як ручне, так і моторне заряджання.
• TheВакуумний вимикач 24 кВ з боковим встановленнямможуть бути встановлені як фіксованого типу, так і висувного типу, щоб відповідати різним системам розподільних пристроїв.
• Висока діелектрична міцність ізоляції, низький струм відсікання та чудова ефективність переривання короткого замикання.
• Тверда епоксидна ізоляція забезпечує виняткову стійкість до вологи, ультрафіолетового випромінювання, перепадів температури, старіння та забруднення.
• Механічний ресурс до 10 000 операцій, що робить його придатним для частих перемикань.
• Підтримує інтелектуальні реле захисту та системи автоматизації підстанцій.

Технічні параметри

Структурний дизайн

Автоматичний вимикач має трифазну полюсну структуру, оснащену керамічним або скляним вакуумним переривником із центральним ущільненням. Copper-chromium contacts and longitudinal magnetic field technology effectively reduce contact erosion while improving dielectric recovery and interrupting performance. Інтегрований пружинний робочий механізм забезпечує стабільне відкриття та закриття з мінімальним обслуговуванням протягом усього терміну служби.

Залежно від вимог застосування стовпи можуть бути виготовлені з використанням високоміцної ізоляції з епоксидної смоли або ізоляції з силіконової гуми, що забезпечує чудову стійкість до вологості, конденсації, ультрафіолетового випромінювання та суворих промислових умов.

Додатки

TheВакуумний вимикач 24 кВ з боковим встановленнямшироко використовується в системах розподілу середньої напруги, що вимагають надійного захисту, частої роботи та тривалого терміну служби.

• Електростанції
• Електричні підстанції
• Промислові системи розподілу електроенергії
• Гірничі роботи
• Металургійні заводи
• Хімічні переробні потужності
• Вугільна промисловість
• Проекти відновлюваної енергетики
• Комерційні та комунальні електромережі
• Розумні підстанції та системи автоматизації

Операційне середовище

• Температура навколишнього середовища: від -15°C до +40°C
• Висота установки: до 1000 м (більша висота доступна за запитом)
• Максимальна сейсмічна інтенсивність: 8 градусів
• Відносна вологість: середньодобова ≤95%, середньомісячна ≤90%
• Підходить для середовищ, де немає небезпеки пожежі, вибуху, сильного забруднення, корозійних газів і надмірної вібрації.

Принцип роботи

TheВакуумний вимикач 24 кВ з боковим встановленнямвикористовує герметичний вакуумний переривник як засіб для гасіння дуги. When fault currents occur, the contacts separate rapidly, and the vacuum chamber extinguishes the electric arc almost instantly, providing fast fault isolation with minimal contact wear. Combined with the spring operating mechanism, the breaker delivers reliable switching performance, high interrupting capacity, and long-term operational stability.

Чому варто вибрати цей вакуумний вимикач?

• Компактна інтегрована конструкція з боковим монтажем
• Довгий електричний і механічний термін служби
• Зручна в обслуговуванні конструкція
• Відмінні теплоізоляційні характеристики
• Надійна робота в умовах частого перемикання
• Підходить для стаціонарних і висувних розподільних пристроїв
• Сумісний з інтелектуальними системами захисту та автоматизації

Часті запитання

Для чого використовується бічний вакуумний вимикач на 24 кВ?

Він використовується для комутації, захисту та керування електричним обладнанням середньої напруги на підстанціях, промислових підприємствах, системах розподілу комунальних послуг та комерційних мережах електроживлення.

Які переваги має вакуумний вимикач?

Вакуумні автоматичні вимикачі забезпечують відмінне відключення дуги, низькі вимоги до обслуговування, тривалий термін служби, високу експлуатаційну надійність і екологічно безпечну роботу без масла або елегазу.

Чи можна встановлювати цей автоматичний вимикач у висувний розподільний пристрій?

так Він доступний як у стаціонарній, так і в висувній конфігураціях, що забезпечує гнучку інтеграцію в різні вузли розподільних пристроїв.

Які галузі зазвичай використовують цей продукт?

Він широко використовується у виробництві електроенергії, підстанціях, металургії, гірничодобувній, хімічній, вугільній промисловості, об’єктах відновлюваної енергетики та промислових системах розподілу електроенергії.
