Зовнішній вимикач навантаження високої напруги

Model:FZW32-12(40.5)

Зовнішній вимикач навантаження високої напруги - це нове покоління високовольтних електричних продуктів, незалежно розроблених Anqiang Power. Після ретельних типових випробувань і тривалої пробної експлуатації всі технічні показники відповідають стандартам. Підходить для електромереж з номінальною напругою 12 кВ, номінальним струмом 630 А і трифазним змінним струмом 50 Гц.

Надіслати запит

Опис продукту

Зовнішній вимикач високої напруги Anqiang Power — це новий тип вимикача навантаження, що складається з ізолятора, вакуумного переривача та робочого механізму. Використовуючи принцип гасіння вакуумної дуги, він забезпечує потужне гасіння дуги, надійну роботу, тривалий термін служби, компактний розмір, відсутність небезпеки вибуху та забруднення. При використанні з відповідним вакуумним вимикачем навантаження його можна застосовувати до систем передачі та розподілу електроенергії в таких галузях, як виробництво електроенергії, металургія, гірничодобувна промисловість та хімічне машинобудування.

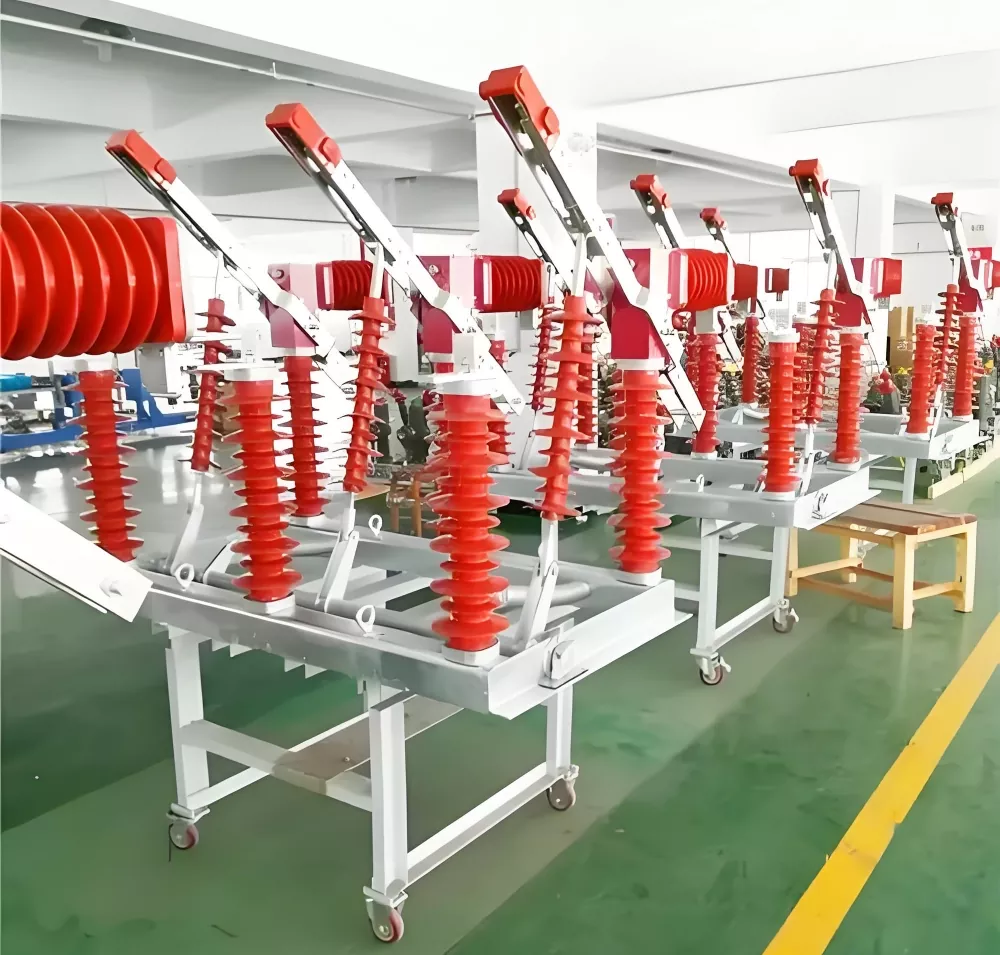

Фактичні фото товару

Outdoor High Voltage Load Switch

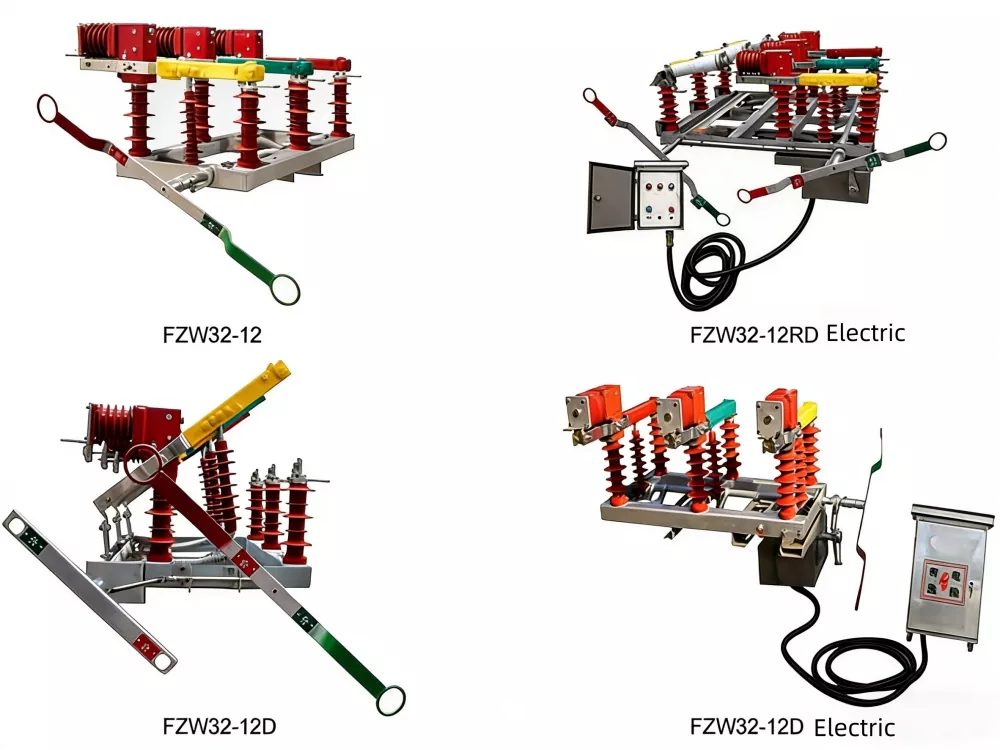

Схема моделі виробу

Outdoor High Voltage Load Switch

Технічні параметри

Назва проекту		Значення параметра
Номінальна напруга		12KV
Номінальна частота		50 Гц
Номінальний струм		630A
Номінальний струм відключення активного навантаження		630A
Номінальний струм відключення замкнутого циклу		630A
5% номінального струму відключення активного навантаження		31,5А
Номінальний струм зарядки та відключення кабелю		10А
Номінальна відключаюча здатність трансформатора без навантаження		1600 кВА
Номінальний струм відключення батареї конденсаторів		100А
1-хвилинна напруга промислової частоти		42/48КВ
Витримувана напруга грозового імпульсу		75/85КВ
Номінальний короткочасний струм (термостабільність)		20KA
Номінальна тривалість короткого замикання		4S
Номінальний піковий струм (динамічна стабільність)		50КА
Номінальний струм включення короткого замикання		50КА
Механічне життя		10000 次
Допустима товщина зносу контактів вакуумного дугогасіння		1 мм
Ручний робочий момент		≤200 Нм
Монтаж і налаштування вакуумного вимикача вимикача навантаження	Контактний зазор	5±1 мм
	Середня швидкість перемикання	1,1±0,2м/с
	Трифазне відключення не є одночасним.	<5 мс
	Трифазне перемикання не синхронізовано.	<2 мс
	Відстань між зарядженими тілами та їхня відстань відносно землі.	>200 мм
	Опір головного кола	≤150 мкОм

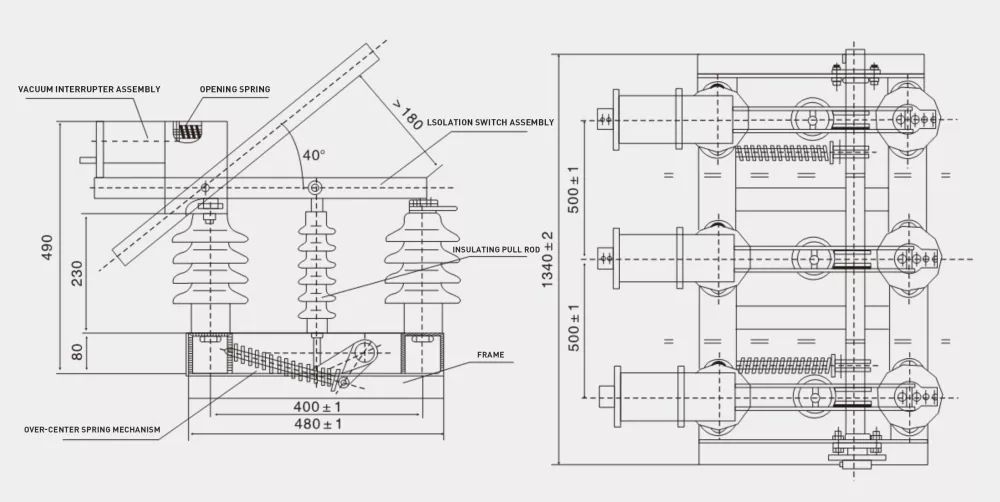

Схема розмірів виробу

Outdoor High Voltage Load Switch
