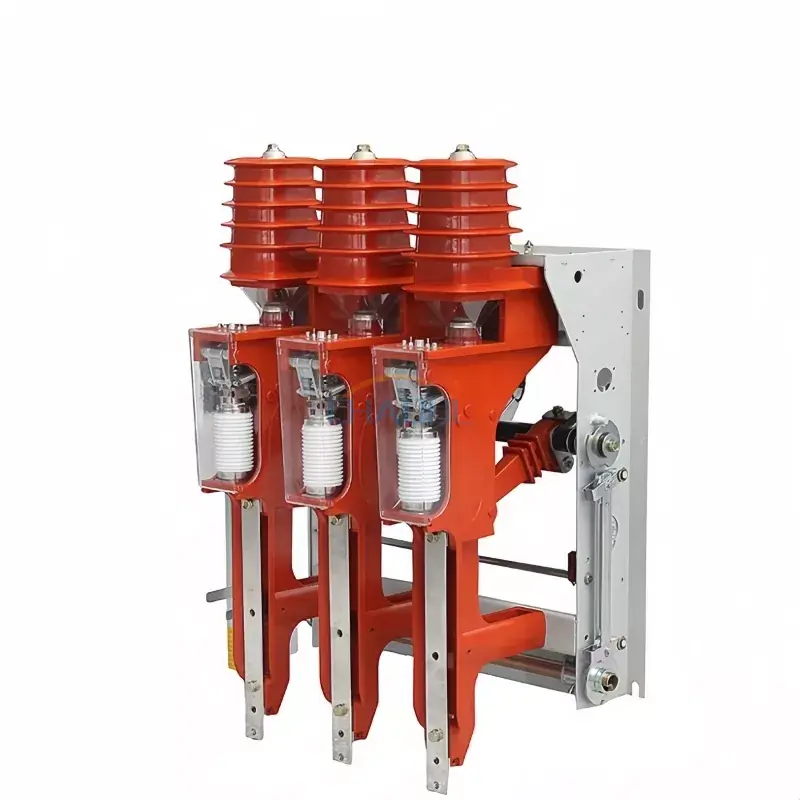

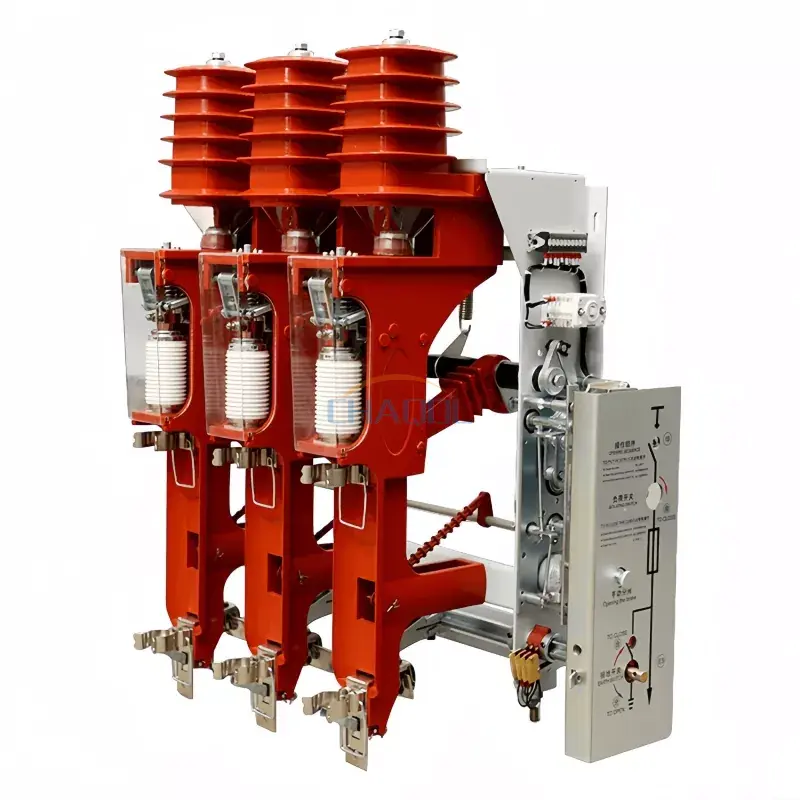

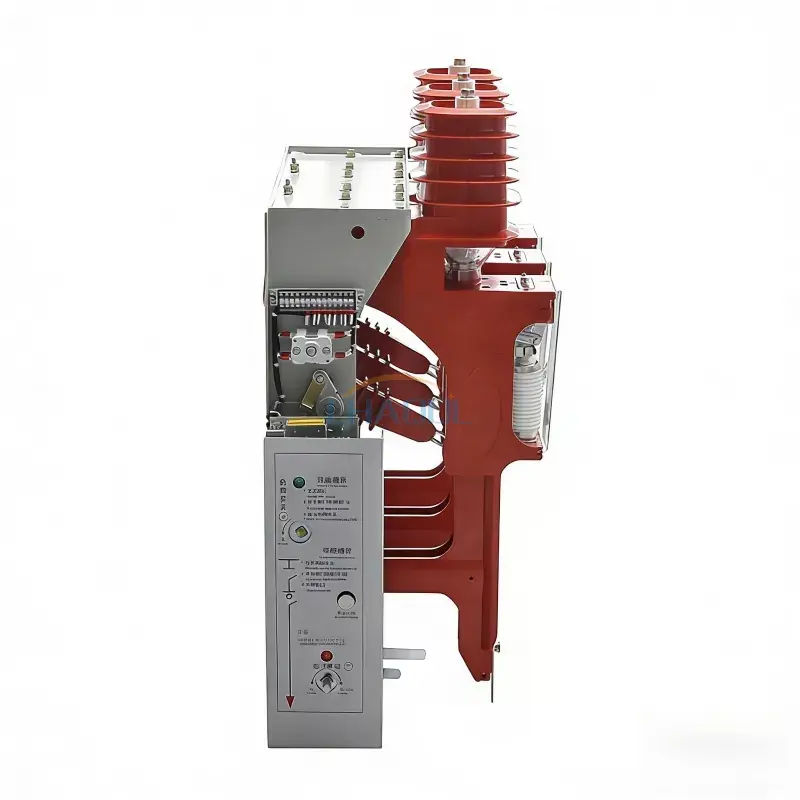

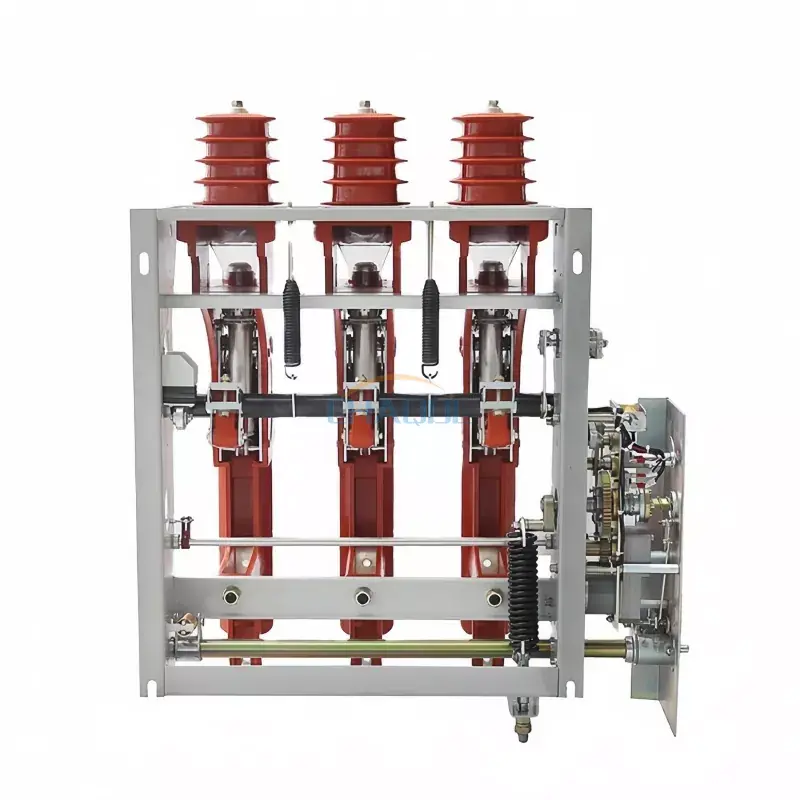

Вимикач навантаження високої напруги в приміщенні

Model:FZN25-12/FZR25-12D

Anqiang Power є китайським виробником внутрішніх вимикачів високої напруги. Наші вимикачі навантаження мають унікальну конструкцію передавальної конструкції, де камера гасіння дуги витримує високу напругу лише під час замикання та розмикання. Тому вони компактні та легкі, що дозволяє одночасно працювати як ізолювальним контактом, так і контактом для гасіння дуги.

Надіслати запит

Опис продукту

Сила Аньцянпредставляє серії FZN25 і FZRN25 наступного поколіннявнутрішні вимикачі навантаження високої напругидля кільцевих головних блоків (RMU) 12 кВ, 50 Гц. Розроблено з aізолюючий контакт прямої дії, з’єднаний з вакуумним переривником, ці перемикачі забезпечуютьстворення/розрив навантаження без дугиі міцнийзахист від короткого замикання(для FZRN25). Незалежно від того, чи ви використовуєте електропідстанцію, шафу для збору енергії вітру або промислове підприємство, наша серія FZN25/FZRN25 забезпечує надійний контроль навантаження та безпеку.

ФЗН25 проти FZRN25: яка модель підходить для вашого трансформатора та RMU?

ФЗН25-12Д/T630-20

Чистий перемикач навантаження

✓ Номінальний струм:630A
✓ Розрив короткого замикання:Немає (без запобіжника)
✓ Найкраще для:Перемикання кабельної петлі, головний вимикач RMU, часті цикли навантаження
✓ Типове використання:Перемикання до трансформатора холостого ходу 1250 кВА

ФЗРН25-12Д/T125-31.5

Комбінований запобіжник

✓ Номінальний струм:125A (навантаження) / 31,5kA (помилка)
✓ Розрив короткого замикання:31,5кА (запобіжник SDLAJ-12)
✓ Найкраще для:Первинний захист трансформатора, ізоляція пошкоджень до 31,5 кА
✓ Струм передачі:2000A (плавна координація вимикача запобіжника і навантаження)

📍 Посібник із застосування та вибору: реальні сценарії

✅ Сценарій 1: кільцевий головний блок (RMU) 12 кВ як вхідний/петлевий перемикач
використанняФЗН25як головний вимикач навантаження. Він обробляє струм петлі 630 А, замикаючи та розмикаючи кільцеву мережу. Вбудований заземлювач забезпечує безпечне заземлення під час технічного обслуговування.

✅ Сценарій 2: Захист фідеру трансформатора (наприклад, 1000 кВА, 1250 кВА)
ВиберітьFZRN25. Запобіжник (SDLAJ-12) усуне міжфазне замикання та замикання на землю до 31,5 кА, тоді як вакуумний вимикач навантаження справляється з нормальним струмом навантаження до 125 А. Ідеально підходить длявітрові/сонячні збірні шафиікомпактні підстанції.

✅ Сценарій 3: Перемикання трансформатора без навантаження (≤1250 кВА)
І FZN25, і FZRN25 можуть вимикати трансформатори холостого ходу завдяки високому відновленню діелектрика вакуумного вимикача. Однак, якщо ви очікуєте частих коротких замикань, завжди віддавайте перевагуFZRN25.

📋 Технічні характеристики

Назва проекту	Значення параметра
Назва проекту	ФЗН25-12Д/T630-20	ФЗРН25-12Д/T125-31.5
Номінальна напруга	12 КВ
Номінальна частота	50 Гц
Номінальний струм динамічної стабільності	50 КА	—
Номінальний струм відключення активного навантаження	630 А	125 А
Номінальний струм відключення замкнутого циклу	630 А	125 А
Номінальний струм зарядки та відключення кабелю	10 А
Відключення ненавантаженого трансформатора (потужності)	1250 кВА
Номінальний струм відключення короткого замикання	—	31,5 КА
Номінальний струм передачі	—	2000 А
Модель запобіжника	—	СДЛАЖ-12
Вихід енергії удару	—	2-5 Дж (середній)
Номінальний струм включення короткого замикання	50 КА
Номінальний струм динамічної стабільності заземлювача	50 КА
Заземлювач 2S, термостабільний струм	20 КА
Номінальна напруга допоміжного кола	AC/DC220,110
Механічне життя	10 000 разів

📐 Контурні малюнки та розбивка компонентів

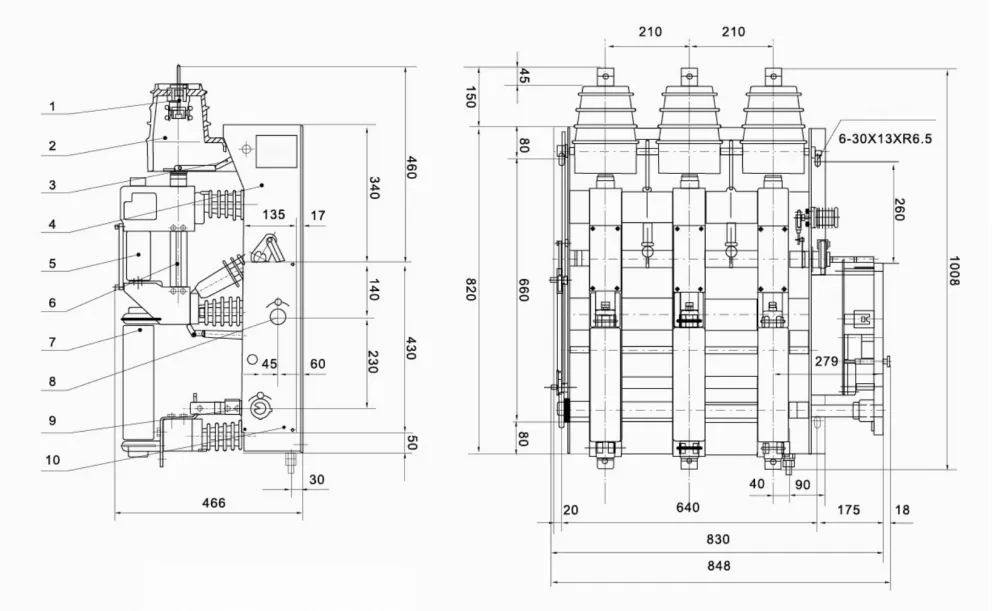

ФЗРН25-12Д– 1. Стаціонарний контакт, 2. Ізоляційна кришка, 3. Клапан, 4. Рама, 5. Вакуумний переривник, 6. Провідний циліндр, 7. Запобіжник, 8. Вал накопичувача енергії, 9. Вал заземлювача, 10. Пульт керування.

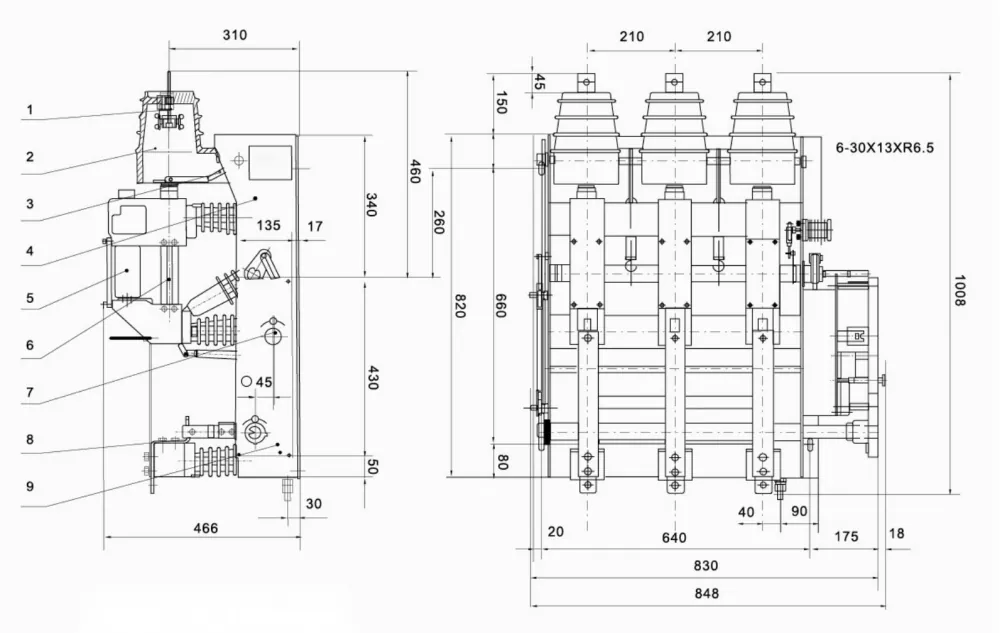

ФЗН25-12Д– така ж міцна конструкція, але без патрона запобіжника. Роз'єднувальний контакт прямої дії + вакуумний переривач забезпечують безпечне перемикання навантаження.

Обидві моделі сумісні зKYN28-12, HXGN-12 і модульні корпуси RMU. Доступний додатковий електромоторний механізм для віддаленої інтеграції SCADA. Зв’яжіться з нами, щоб отримати креслення CAD (DXF/PDF).

🏭 Чому Anqiang Power? – Ваш надійний партнер для вимикачів навантаження 12 кВ

Безпосередньо на заводі– Без посередників, краща ціна та термін виконання (15-25 днів).
Типове випробування– GB3804, IEC 60265-1, повністю сертифікований.
Налаштування готове– Електричне керування, допоміжні вимикачі, спеціальні блокування.
Глобальні посилання– Постачається до Південно-Східної Азії, Близького Сходу, Африки, Південної Америки.

📌 Реальні посилання на проект:

✅ Філіппіни– Понад 200 одиниць FZN25-12D/T630-20 поставлено комунальному підприємству в метро Маніла для модернізації шафи RMU (2024–2025).

✅ В'єтнам– 150 комплектів FZRN25-12D/T125-31.5, розміщених у колекторних шафах сонячних електростанцій (провінція Бінь Тхуан, проект 50 МВт).

Часті запитання

Q1: Яка різниця між FZN25 і FZRN25?
A: FZN25 - це чистий вимикач навантаження (макс. 630 A, без внутрішнього запобіжника). FZRN25 - це комбінований пристрій із запобіжником (перемикач навантаження + запобіжник), який може переривати струми короткого замикання до 31,5 кА. Використовуйте FZRN25, коли вам потрібен захист трансформатора від короткого замикання.

Q2: Що означає «номінальний струм передачі» на FZRN25?
Відповідь: Струм передачі (2000 А) — це максимальний струм, який може вимкнути перемикач навантаження, коли спрацьовує запобіжник. Вище цього значення запобіжник перериває несправність. FZRN25 Anqiang Power забезпечує надійну координацію.

Q3: Чи можу я встановити електропривод на FZN25/FZRN25?
A: Так, обидва підтримують електричну роботу з змінним/постійним струмом 110 В або 220 В. Ідеально підходить для дистанційного керування та систем SCADA.

Q4: Який механічний термін служби цих перемикачів навантаження?
A: 10 000 операцій за нормальних умов експлуатації завдяки герметичному вакуумному переривнику та надійному пружинному механізму.

Q5: Ви надаєте зразки перед масовим замовленням?
A: Абсолютно. Попередні зразки доступні з терміном виконання 7-10 днів. Ми також підтримуємо заводські тести.

📩 Потрібне індивідуальне рішення чи прайс-лист?

Повідомте нам свій номінальний струм, тип роботи (ручний/електричний) і потужність трансформатора. Ми відповімо протягом 24 годин.
