Як професійний постачальник електрообладнання,Сила АньцянзабезпечуєЗовнішній роз'єднувач 12 кВдля розподільних мереж середньої напруги, які вимагають надійної електричної ізоляції, безпечного доступу для обслуговування та надійної роботи поза приміщенням. Розуміння його принципу роботи, технічних специфікацій і вимог до застосування допомагає інженерам і групам закупівель вибрати правильне обладнання для своїх енергетичних проектів.
Зовнішній роз’єднувач на 12 кВ є важливим компонентом систем розподілу електроенергії середньої напруги. Розроблений головним чином для ізоляції електричних ланцюгів без навантаження, він забезпечує видиму точку розділення, яка допомагає обслуговуючому персоналу визначити ізольовану ділянку мережі. Модель GW9-12, запропонована Anqiang Power, має однополюсну конструкцію, струмопровідний лопатевий механізм і конструкцію з самозамиканням для практичного використання на відкритому повітрі. У цій статті пояснюється, як працює комутатор, де він використовується, які технічні параметри мають значення під час закупівлі та як правильне встановлення та технічне обслуговування забезпечують довгострокову експлуатаційну надійність.
Зовнішній роз'єднувач 12 кВ - це високовольтний ізоляційний пристрій, який використовується в зовнішніх електричних мережах. Його основна мета полягає в тому, щоб встановити ізоляційний проміжок, коли ділянку ланцюга необхідно перевірити, відремонтувати або обслуговувати. Пристрій зазвичай встановлюється в розподільчих системах, підстанціях та інших електроустановках середньої напруги.

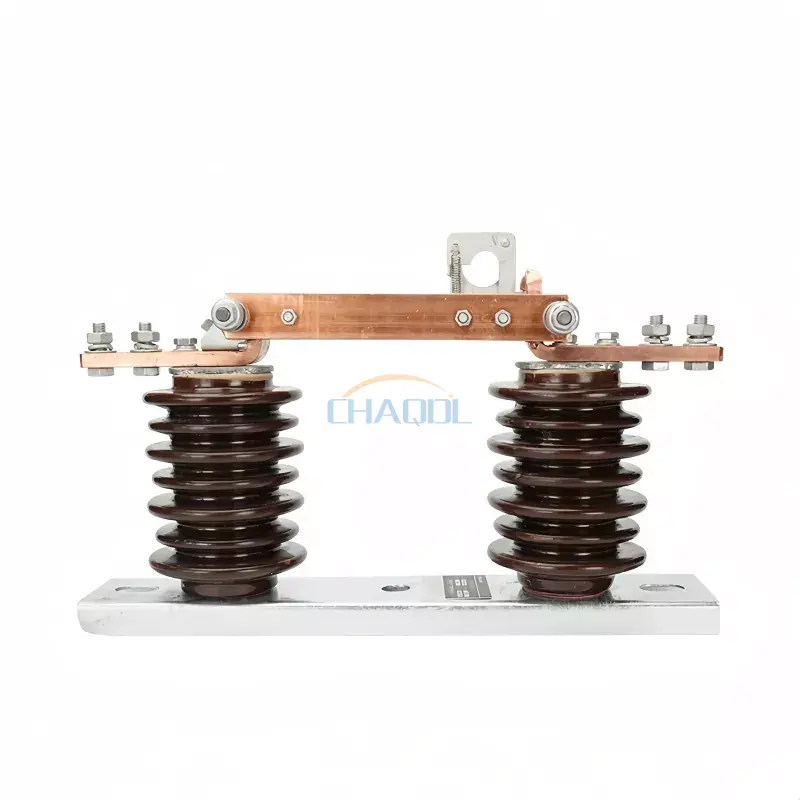

Модель GW9-12 Anqiang Power розроблена для однофазної роботи в трифазних мережах. Його робочий механізм дозволяє уповноваженому персоналу відкривати або закривати вимикач за допомогою відповідного ізольованого робочого гака відповідно до інструкцій з експлуатації виробника та відповідних процедур електробезпеки.
На відміну від автоматичного вимикача, звичайний роз’єднувач не призначений для переривання нормального струму навантаження або струму короткого замикання. Тому його необхідно узгоджувати з відповідними автоматичними вимикачами та іншим захисним обладнанням. Це розрізнення є критичним при проектуванні безпечної послідовності перемикань або специфікації обладнання для нового проекту розподілу електроенергії.
Для ширшого розуміння варіантів обладнання покупці також можуть ознайомитися з асортиментом високовольтних вимикачів Anqiang Power.
Принцип дії зовнішнього роз’єднувача заснований на фізичному переміщенні струмопровідних контактів. Коли перемикач замкнутий, його провідна пластина встановлює заплановане електричне з’єднання. Коли вимикач розмикається за дозволених умов холостого ходу, лезо відокремлюється від нерухомого контакту, створюючи видимий ізоляційний зазор.
Конструкція GW9-12 включає в себе фіксований робочий гачок і механізм самоблокування. Ці функції допомагають оператору контролювати дію перемикання та зменшують ймовірність ненавмисного переміщення, коли обладнання правильно встановлено та обслуговується.
Фактичні операції перемикання повинні виконуватися відповідно до затверджених інструкцій з експлуатації системи. Сам по собі видимий контактний зазор не замінює перевірку напруги, заземлення, якщо це необхідно, або інші обов’язкові заходи електробезпеки.
Зовнішнє електрообладнання повинно поєднувати надійну електричну ізоляцію з механічною стабільністю та стійкістю до навколишнього середовища. Кілька конструктивних міркувань особливо важливі при оцінці зовнішнього роз’єднувача 12 кВ.
GW9-12 використовує однополюсну конфігурацію, яка підтримує установку окремих фаз у трифазних системах розподілу. Таке розташування може бути придатним для розкладки розподільних мереж, де монтажна конструкція вимагає окремих ізолювальних пристроїв, встановлених на фазах.
Відкритий контакт забезпечує видиму індикацію поділу між провідними компонентами. Це допомагає персоналу визначити ізольовану позицію під час авторизованих процедур технічного обслуговування, хоча формальна перевірка та контроль безпеки залишаються необхідними.
Механізм самоблокування допомагає підтримувати призначене механічне положення та знижує ризик випадкового спрацьовування. Його ефективність залежить від правильного налаштування, встановлення та планового огляду.
Ізоляційні компоненти повинні витримувати електричні навантаження, пов’язані з номінальною напругою системи та умовами навколишнього середовища на місці встановлення. Забруднення, вологість, перепади температури та перенапруга, пов’язана з блискавкою, – все це слід враховувати при виборі обладнання.
Ізольований робочий гачок може забезпечити простий спосіб роботи для відповідних установок. Фактична робоча схема, необхідні відстані та дозволені процедури повинні бути підтверджені відповідно до документації на обладнання та відповідних стандартів електробезпеки.
Зовнішній роз’єднувальний вимикач 12 кВ використовується скрізь, де відповідна номінальна схема середньої напруги вимагає точки ізоляції. Його придатність залежить від конструкції електричної системи, середовища встановлення, робочих процедур і застосовних вимог комунального підприємства.
У повітряних розподільних мережах роз’єднувальні вимикачі можуть ізолювати вибрані ділянки лінії для перевірки, технічного обслуговування або планової заміни обладнання. Правильне розміщення може допомогти групам технічного обслуговування працювати на визначених ділянках без непотрібного впливу на всю мережу.
Підстанції використовують роз’єднувачі для встановлення точок ізоляції навколо вибраних ланцюгів та обладнання. Інженери повинні узгодити пристрій з автоматичними вимикачами, шинами, трансформаторами, заземлювальними вимикачами, де це можливо, і послідовністю роботи підстанції.
Фабрики, переробні підприємства та інші промислові об’єкти можуть використовувати розподільчі мережі середньої напруги для постачання трансформаторів і подальшого електричного обладнання. Правильно обраний вимикач може підтримувати планове технічне обслуговування, забезпечуючи відповідну точку ізоляції.
Енергетичні підприємства потребують обладнання, яке відповідає їхнім усталеним процедурам перемикання та технічному обслуговуванню. Вибір повинен враховувати технічні характеристики комунального підприємства, умови навколишнього середовища, вимоги до перевірки та затверджені стандарти обладнання.
Для проектів, які потребують як функцій переривання, так і захисту, інженери повинні оцінити відповідний автоматичний вимикач або вимикач навантаження, а не припускати, що роз’єднувальний вимикач може виконувати будь-яке перемикання.
Технічні характеристики визначають, чи підходить роз’єднувач для передбачуваної мережі. Інформація про продукт серії GW9-12 від Anqiang Power ідентифікує його як відкритий роз’єднувальний вимикач класу 12 кВ. Перед розміщенням замовлення детальний рейтинговий графік повинен бути підтверджений поточною технічною документацією виробника.
| Параметр | Що повинні перевірити покупці | Чому це важливо |
|---|---|---|
| Модель | GW9-12 або зазначена модель проекту | Підтверджує заплановану конфігурацію обладнання. |
| Номінальна напруга | Сумісність з напругою системи та класом обладнання | Допомагає забезпечити відповідну електричну ізоляцію та придатність до застосування. |
| Номінальний струм | Постійний рейтинг струму, необхідний для проекту | Визначає придатність для передбачених нормальних умов експлуатації. |
| Витримувана напруга промислової частоти | Заявлений виробником рівень ізоляції | Вказує на вказану ефективність ізоляції в умовах випробування промислової частоти. |
| Витримувана напруга грозового імпульсу | Вказаний рівень ізоляції імпульсів | Підтримує оцінку координації ізоляції та вимог до перехідної перенапруги. |
| Короткочасно витримує струм | Зазначена величина і тривалість струму | Допомагає оцінити здатність пристрою протистояти впливу струму пошкодження в закритому стані. |
| Механічна витривалість | Заявлена кількість робочих циклів | Забезпечує еталонну механічну міцність за визначених умов випробувань. |
| Робочий механізм | Керування гачком вручну або інша затверджена схема | Визначає робочі вимоги та сумісність із процедурами на місці. |
| Екологічна придатність | Висота, забруднення, температура, вітер та умови встановлення | Допомагає підтвердити, що обладнання підходить для фактичної ділянки. |
Важливо:Наведена вище таблиця є контрольним переліком закупівель, а не заміною перевіреної таблиці з рейтингом продукту. Покупці повинні запитувати точні параметри номінального струму, рівні ізоляції, рейтинги короткочасної витримки, розміри та застосовні стандарти для конкретної конфігурації, що пропонується.
Вибір правильного зовнішнього роз’єднувача 12 кВ вимагає не тільки відповідності позначення напруги. Інженери та групи закупівель повинні оцінити повні електричні та механічні вимоги перед тим, як завершити специфікацію.
Перевірте номінальну напругу мережі, максимальну напругу системи, необхідний безперервний струм і вимоги до координації ізоляції. Ці значення повинні узгоджуватися з однолінійною схемою проекту та технічними специфікаціями.
Визначте очікуваний струм короткого замикання та необхідну короткочасну здатність витримувати. Можливо, роз’єднувальний вимикач повинен залишатися замкнутим, поки струм замикання скидається захисним обладнанням, тому його номінальна стійкість має відповідати встановленню.
Враховуйте висоту над рівнем моря, температуру навколишнього середовища, вологість, забруднення в повітрі, вплив прибережної солі та механічні навантаження. Зовнішнє встановлення може вимагати спеціальної ізоляції, захисту від корозії або кріплення відповідно до умов місця розташування.
Визначте, чи вимагає проект вимикач з ручним керуванням, альтернативне робоче пристрій або вимикач заземлення як частину зборки. Вимоги до заземлення повинні розглядатися в загальній конструкції системи, а не включатися в кожну стандартну конфігурацію.
Запитуйте технічний паспорт виробу, креслення з розмірами, інструкції з монтажу, стандартну документацію та документацію щодо типових випробувань, де це можливо, а також деталі відповідних стандартів. Переконайтеся, що надана конфігурація відповідає вимогам місцевої комунальної служби або органу проекту.
Надійні закупівлі також передбачають перевірку узгодженості виробництва, технічного зв’язку, наявності запасних частин і післяпродажного обслуговування. Anqiang Power пропонує ряд роз’єднувальних вимикачів і надає рекомендації щодо вибору продукції для різних електричних застосувань. Покупці можуть обговорити вимоги до проекту через асортимент продукції роз’єднувача.
Правильний монтаж і плановий огляд допомагають зберегти надійність роботи зовнішніх вимикачів. Інтервали технічного обслуговування повинні відповідати інструкціям виробника, умовам на місці, робочій частоті та вимогам відповідального комунального підприємства або оператора об’єкта.
Усі роботи зі встановлення та технічного обслуговування повинні виконуватися кваліфікованим персоналом відповідно до затвердженої процедури безпеки. Ланцюг має бути розміщений у перевіреному безпечному стані із застосуванням необхідних заходів із ізоляції, перевірки напруги, заземлення та блокування. Ніколи не використовуйте звичайний роз’єднувальний вимикач для переривання струму навантаження, якщо тільки обладнання не розроблено та розраховане на цю роботу.
Його основною функцією є ізоляція відповідного ланцюга середньої напруги в умовах холостого ходу та забезпечення видимого контактного зазору. Це підтримує технічне обслуговування та перевірку, якщо використовується з відповідними процедурами перемикання, перевірки та заземлення.
Звичайний роз’єднувач не призначений для переривання нормального струму навантаження або струму короткого замикання. Правильно номінальний автоматичний вимикач або інший відповідний комутаційний пристрій повинен виконувати необхідний режим відключення перед тим, як спрацює роз’єднувач.
Сила Аньцян GW9-12 — це однополюсний роз’єднувач високої напруги для зовнішнього використання, призначений для відповідних розподільчих програм класу 12 кВ. Його можна використовувати для роботи окремої фази в трифазних мережах за умови затвердженого монтажного проекту.
Основні параметри включають номінальну напругу, номінальний струм, витримувану напругу промислової частоти, витримувану напругу грозового імпульсу, короткочасний витримуваний струм, механічну міцність, робочий механізм та екологічну придатність. Точні значення необхідно перевірити в таблиці даних для вибраної моделі.
Частота перевірок залежить від інструкцій виробника з технічного обслуговування, середовища на місці, частоти перемикань і вимог до комунальних послуг. Регулярно перевіряйте ізоляцію, струмопровідні контакти, механічні з’єднання, монтажне обладнання та ознаки перегріву чи корозії.
Надайте напругу системи, необхідний номінальний струм, середовище встановлення, вимоги до ізоляції, вимоги щодо стійкості до короткого замикання, метод роботи, конфігурацію заземлення, застосовні стандарти та проектну кількість. Креслення або специфікація обладнання можуть допомогти постачальнику рекомендувати відповідну конфігурацію.
Зовнішній роз’єднувальний вимикач 12 кВ є важливим ізолятором у розподільних мережах середньої напруги. Його цінність полягає в забезпеченні відповідної точки ізоляції для обслуговування, підтримці чітких процедур перемикання та інтеграції з більш широкою системою захисту та заземлення. Вибір правильної моделі вимагає ретельного аналізу електричних характеристик, характеристик ізоляції, механічної конструкції, умов на місці та застосовних стандартів. Правильний монтаж, кваліфікована експлуатація та регулярний огляд однаково важливі для надійного обслуговування.
Якщо ви купуєте зовнішній роз’єднувальний вимикач 12 кВ для комунального підприємства, підстанції чи промислового розподільного проекту, Anqiang Power може допомогти вам переглянути вимоги до застосування та визначити відповідну конфігурацію продукту. Поділіться своїми технічними характеристиками, умовами експлуатації та вимогами до кількості з нашою командою.Зв'яжіться з намисьогодні, щоб обговорити вибір продукту, запросити детальну технічну документацію та отримати цінову пропозицію відповідно до вашого проекту.
