Зовнішній трансформатор напруги 24 кВ

Зовнішні трансформатори напруги Anqiang Power 24 кВ є високопродуктивними зовнішніми пристроями.  Доступні в моделях JDZW-6, 10, 17.5 і 24, вони призначені для забезпечення стандартної напруги для вольтметрів, вимірювачів потужності, реле заземлення та детекторів витоку на землю. Компанія Anqiang успішно застосувала трансформатори напруги типу JDZW у численних проектах, демонструючи їх здатність задовольняти потреби різних галузей промисловості та адаптуватися до різних середовищ. Anqiang Electric також може налаштувати трансформатори відповідно до технічних характеристик користувача.

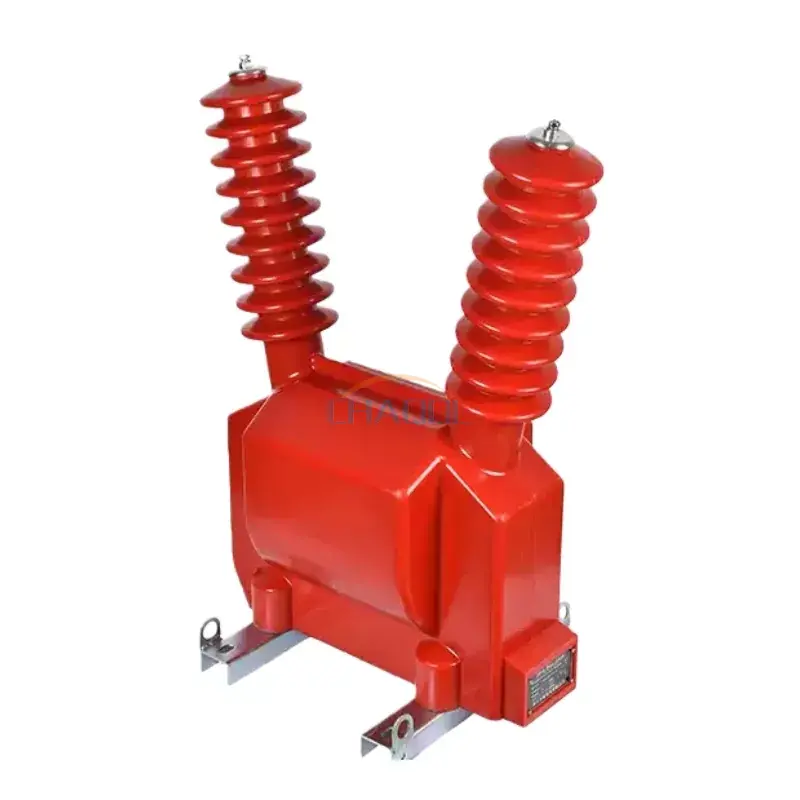

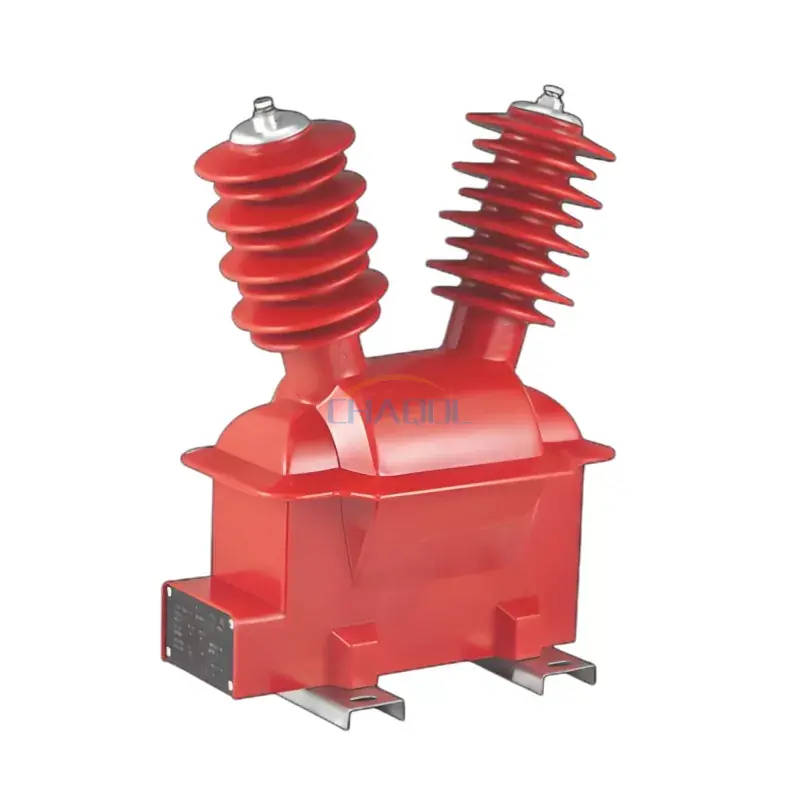

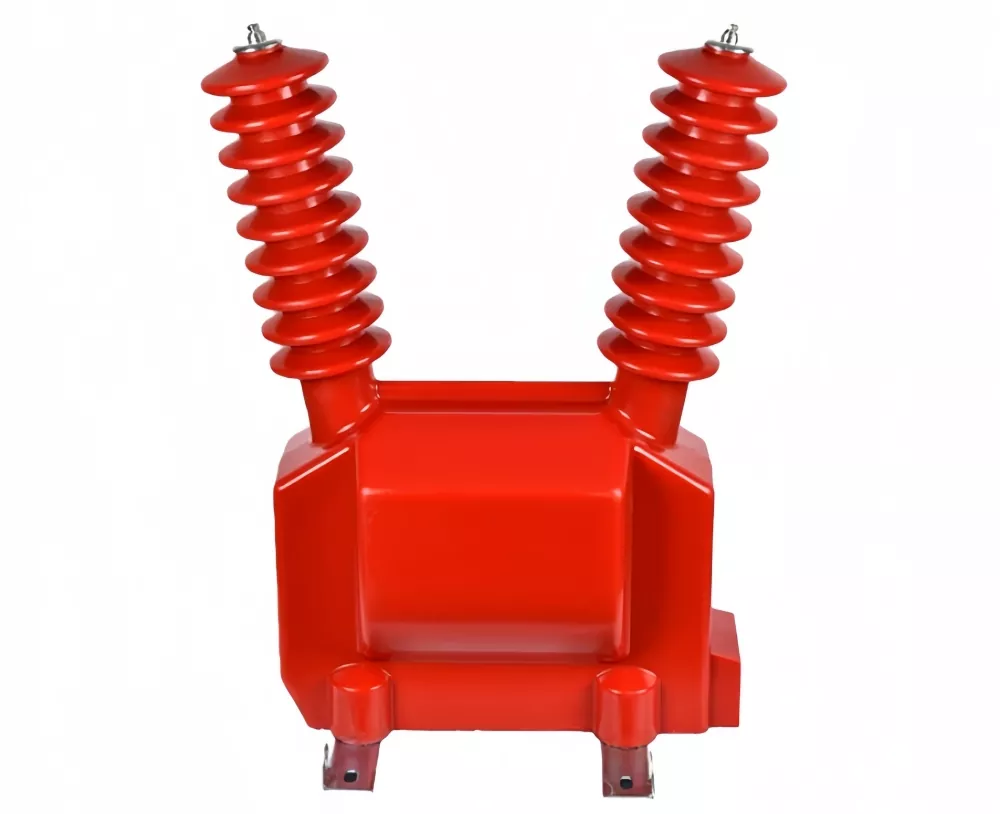

Зображення продукту

Технічні параметри

Використовуючи технічні параметри номінальної напруги 6 кВ і 10 кВ як еталон.

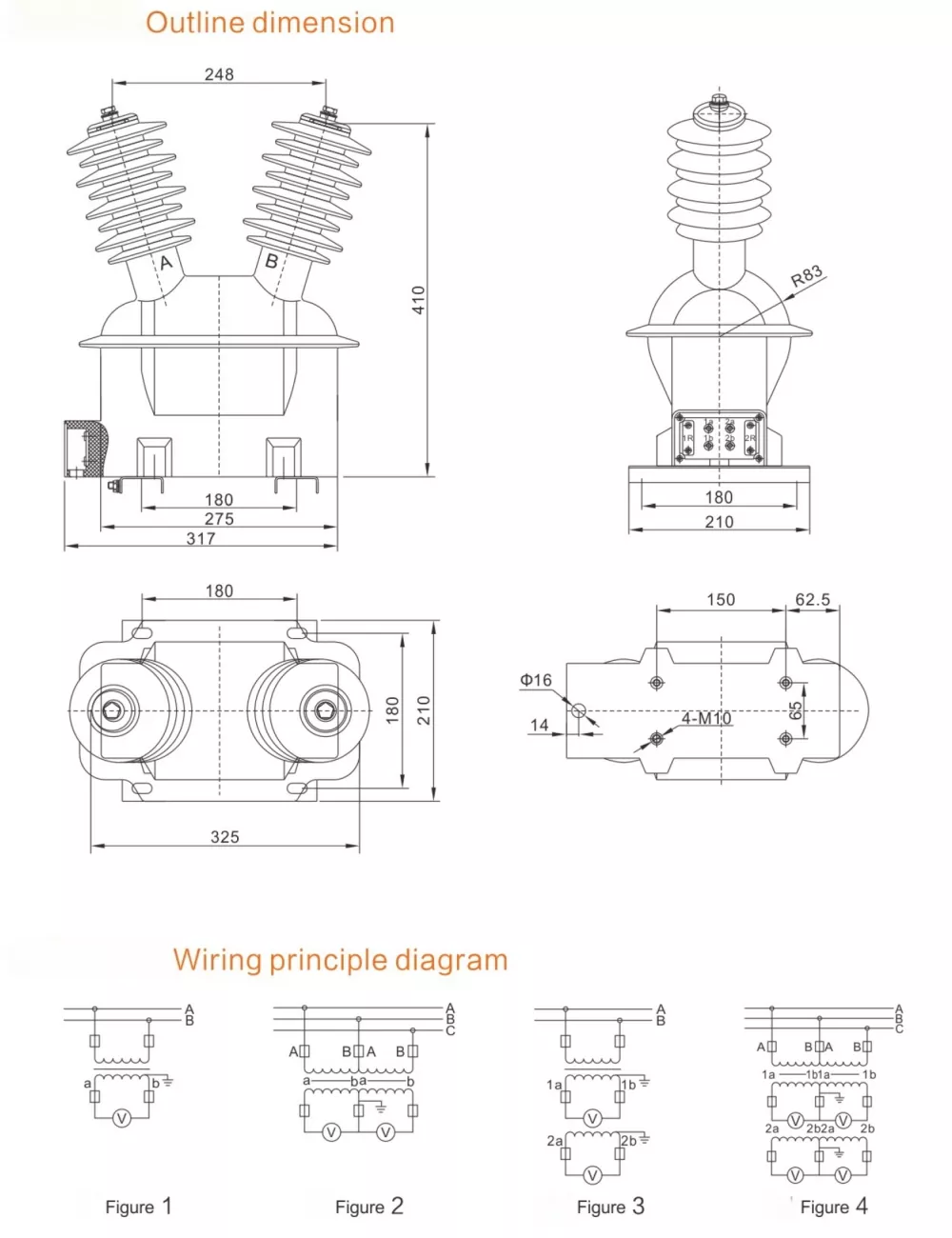

Габаритне креслення виробу та монтажні розміри

Сценарії застосування

Цей зовнішній трансформатор напруги 24 кВ широко застосовується в системах передачі та розподілу електроенергії, включаючи міські підстанції, промислові підприємства, станції відновлюваної енергії та мережі електрифікації залізниць. Він особливо підходить для відкритих розподільних пристроїв, де необхідна надійна вибірка напруги для систем захисту та вимірювання енергії.

Завдяки своїй стабільній ізоляційній структурі та сильній адаптованості до навколишнього середовища його часто вибирають для проектів модернізації мережі та будівництва інфраструктури розумної мережі.

Ключові характеристики

●Висока міцність ізоляції для зовнішньої експлуатації

●Стабільна точність у різних умовах навантаження

● Повністю герметична вологозахищена конструкція

●Довгий термін служби з мінімальним обслуговуванням

●Сумісність із кількома вторинними конфігураціями

Зовнішній трансформатор напруги 24 кВ забезпечує стабільну роботу як у нормальних умовах, так і в умовах несправності, що робить його надійним компонентом сучасних електричних мереж.

Примітки щодо встановлення

Для забезпечення безпеки та точності вимірювань під час монтажу необхідне належне заземлення. Трансформатор повинен бути встановлений вертикально на стійкій конструкції, а вторинна проводка повинна бути перевірена на правильну полярність перед подачею напруги.

Рекомендується регулярна перевірка клем і ущільнювальних частин, щоб забезпечити тривалу надійність у зовнішньому середовищі.

FAQ

Q1: Яка основна функція цього трансформатора?
A: Він знижує високу напругу до вимірюваного рівня для систем вимірювання та захисту.

Q2: Чи можна використовувати його в суворих зовнішніх умовах?
A: Так, він розроблений з герметичною ізоляцією та антикорозійними матеріалами для зовнішнього використання.

Q3: З якими системами він сумісний?
A: Він підходить для підстанцій, систем RMU та повітряних розподільних мереж.

Q4: Який типовий термін служби?
A: За нормальних умов експлуатації він може надійно працювати більше 20 років.

Q5: Чи потребує частого обслуговування?
Відповідь: частого обслуговування не потрібно; рекомендується тільки періодичний огляд.

Q6: Чи можна налаштувати вторинний вихід?
A: Так, вторинна напруга та навантаження можна налаштувати відповідно до системних вимог.

Останнє зауваження: зовнішній трансформатор напруги 24 кВ створений для стабільної роботи мережі, забезпечуючи точне вимірювання напруги та надійний захист у зовнішніх системах живлення.
