Трансформатор струму нульової послідовності призначений для виявлення замикань на землю та координації захисту в системах живлення середньої напруги. Зазвичай він використовується в розподільчих мережах 10 кВ для моніторингу залишкового струму, що генерується в умовах незбалансованості або несправності, допомагаючи реле захисту швидко ізолювати несправні ланцюги та підвищувати безпеку та надійність системи.
У цій моделі (LXK-Φ80-200) використовується технологія вакуумного лиття з епоксидної смоли зі структурою розділеного сердечника, що дозволяє встановлювати без від’єднання первинних кабелів. Сердечник виготовлено з високоякісної холоднокатаної кремнієвої сталі, а в обмотці використовуються провідники з безкисневої міді для забезпечення стабільних магнітних характеристик і низьких втрат під час тривалої роботи.

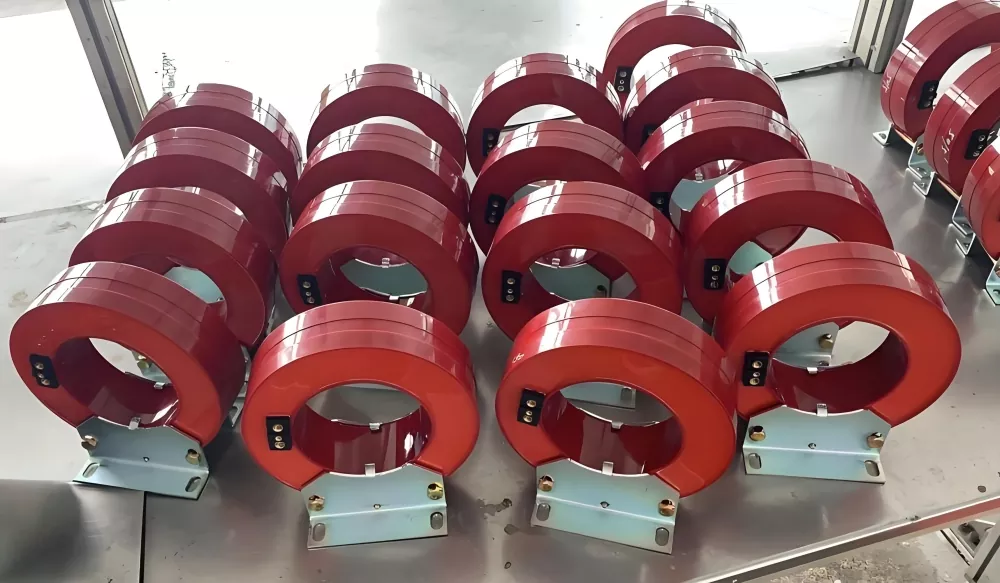

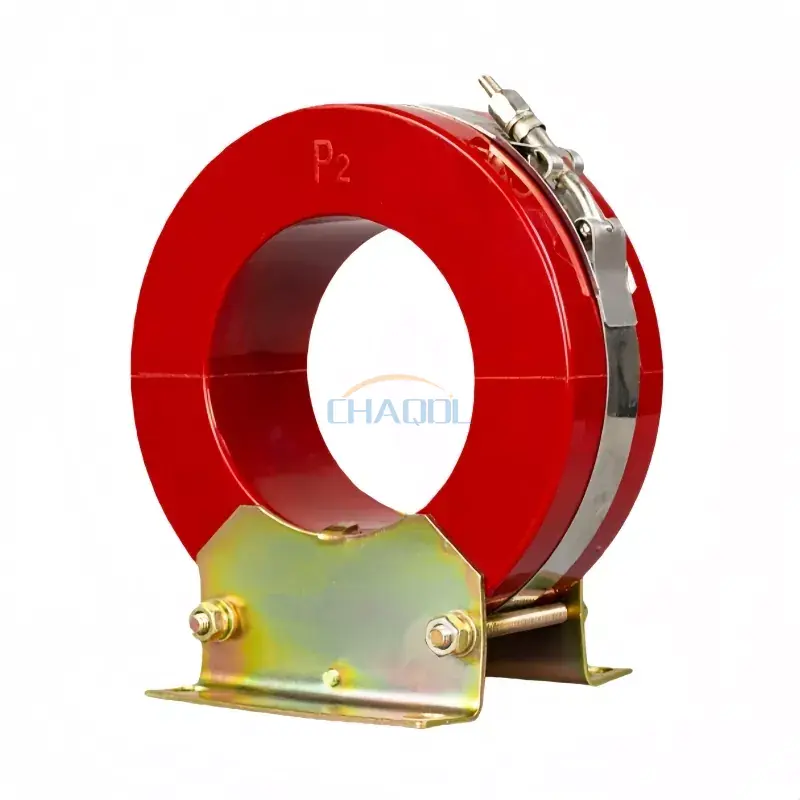

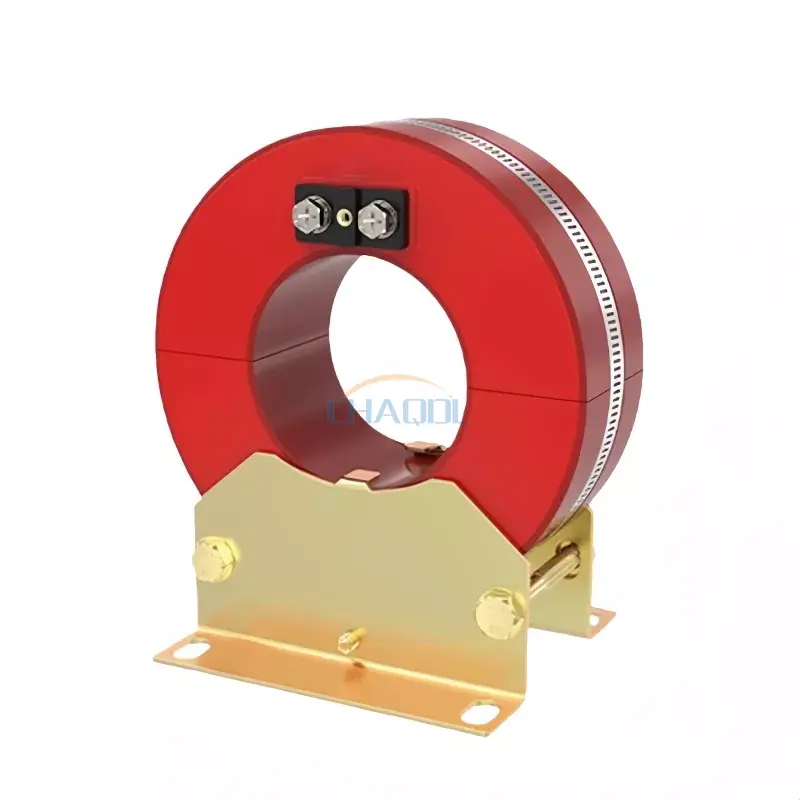

Ключовою перевагою цього трансформатора струму нульової послідовності є його структура з двома сердечниками, що дозволяє встановлювати без від’єднання первинних кабелів. Двосекційна конструкція серцевини в поєднанні з затискною фіксацією значно підвищує ефективність монтажу на місці в проектах модернізації та технічного обслуговування.

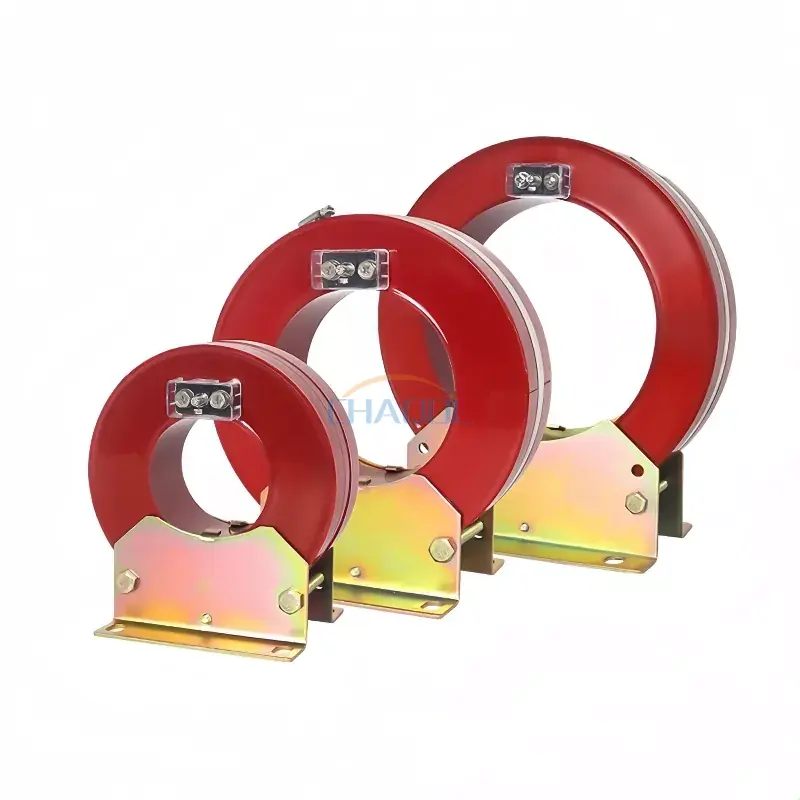

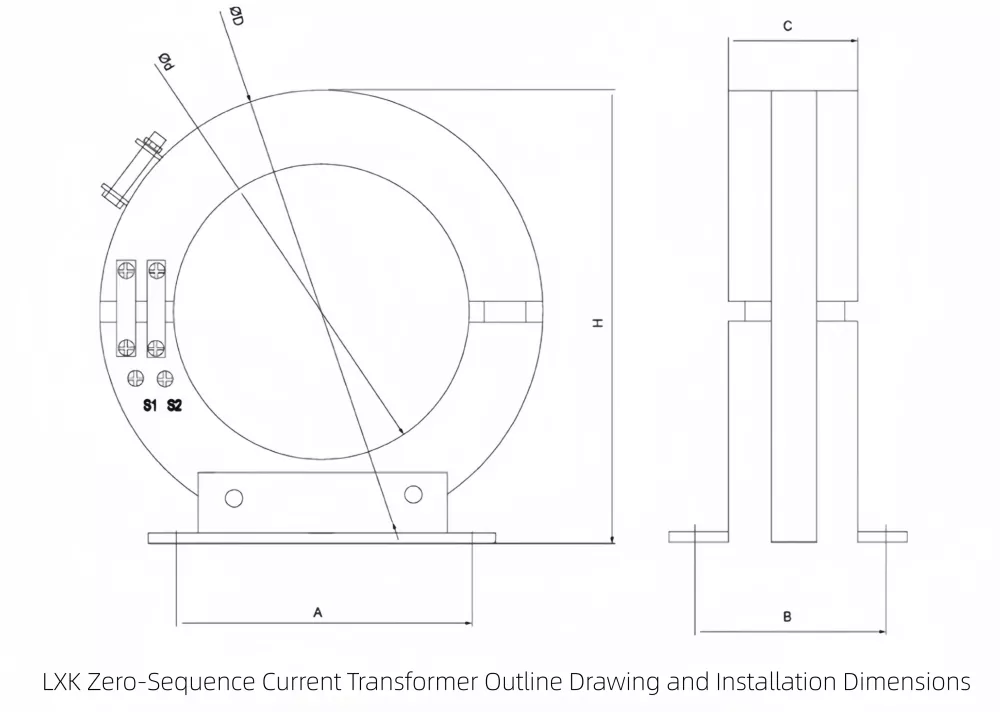

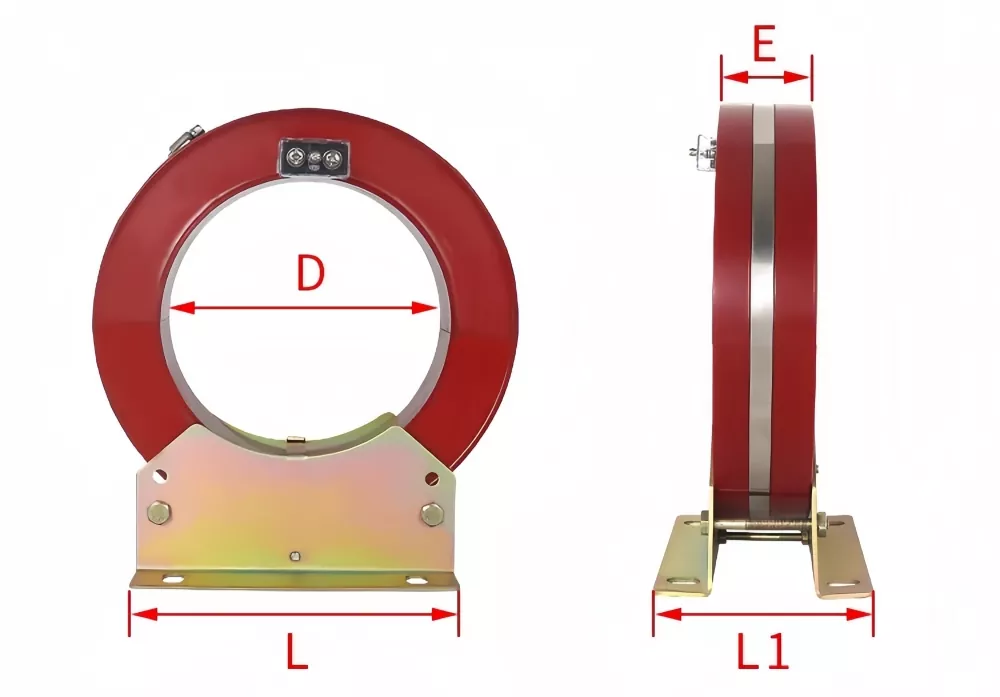

| Технічні характеристики продукту | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Модель реле | Спосіб підключення котушки реле | Значення шкали реле | Значення струму нульової послідовності (А) |
| ДД-11/60 ДД-1/60 |
послідовне з'єднання | 15*1 | 2,4-4,5 |
| 30*1 | |||
| паралельно | 15*2 | 3-5 | |
| 30*2 | |||
| послідовне з'єднання | 15*1 | 3-5 | |
| 30*1 | |||
| паралельно | 15*2 | 3-6 | |
| 30*2 |
Номінальний рівень ізоляції: 0,5/3 кВ
Роздільна структура з епоксидної смоли дозволяє швидко встановлювати без видалення первинних кабелів, скорочуючи час простою в проектах технічного обслуговування та модернізації. Конструкція також покращує механічну стабільність і довгострокову надійність ізоляції в суворих електричних середовищах.
Пристрій забезпечує стабільну продуктивність вимірювань за низьких і високих умов залишкового струму, що робить його придатним для систем захисту в промислових розподільчих мережах, підстанціях і компактних розподільних пристроях.
1. Установка: використання в приміщенні
2. Діапазон температур: від -5 ℃ до 40 ℃, середньодобова ≤ 30 ℃
3. Навколишнє середовище: не корозійні райони з низьким рівнем забруднення
Q1: Яка основна функція трансформатора струму нульової послідовності?
A: Він виявляє струм дисбалансу, викликаний замиканнями на землю в трифазних системах, і подає сигнали для систем релейного захисту для ізоляції несправних ланцюгів.
Q2: Чи можна його встановити, не вимикаючи систему?
Відповідь: Так, конструкція з двома жилами дозволяє встановлювати навколо наявних кабелів без від’єднання.
Q3: Чи є номінальний струм фіксованим чи настроюваним?
Відповідь: Номінальний первинний струм можна налаштувати відповідно до системних вимог.
Q4: З якими типами систем захисту він сумісний?
A: Він сумісний з реле замикання на землю, панелями захисту та системами моніторингу розподільних пристроїв.
Q5: Які матеріали використовуються в сердечнику та обмотці?
A: Він використовує холоднокатані сердечники з кремнієвої сталі та обмотки з безкисневої міді для низьких втрат і високої ефективності.
Q6: Де його зазвичай встановлюють?
Відповідь: він зазвичай встановлюється в кільцевих головних блоках, розподільних шафах, трансформаторах і панелях захисту автоматичних вимикачів.
