Внутрішній трансформатор струму 10 кВ

Внутрішній трансформатор струму на 10 кВ (модель LZZBJ9-10) призначений для точного вимірювання струму та захисту у внутрішніх системах живлення середньої напруги. Його зазвичай встановлюють у щитах розподільних пристроїв, вимірювальних шафах і компактних підстанціях, де при безперервній роботі потрібні стабільний вихід сигналу та надійність ізоляції.

В автоматизації розподілу та промислових енергетичних мережах внутрішній трансформатор струму 10 кВ відіграє вирішальну роль у перетворенні високого первинного струму в стандартизовані вторинні сигнали для вимірювальних приладів і реле захисту. Його лита структура з епоксидної смоли покращує механічну міцність і забезпечує стабільну роботу у вологих або запилених приміщеннях.

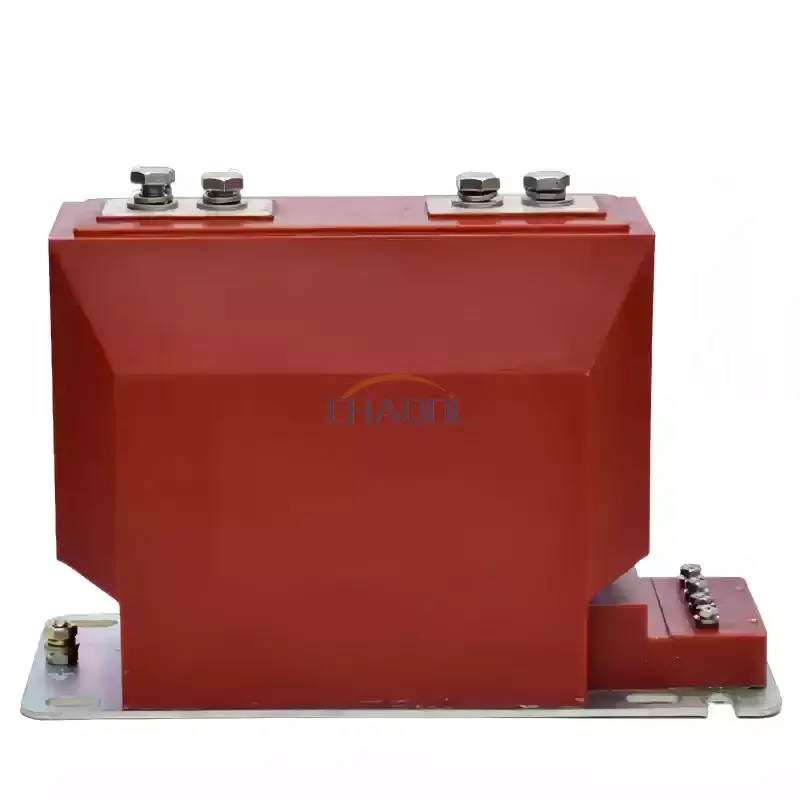

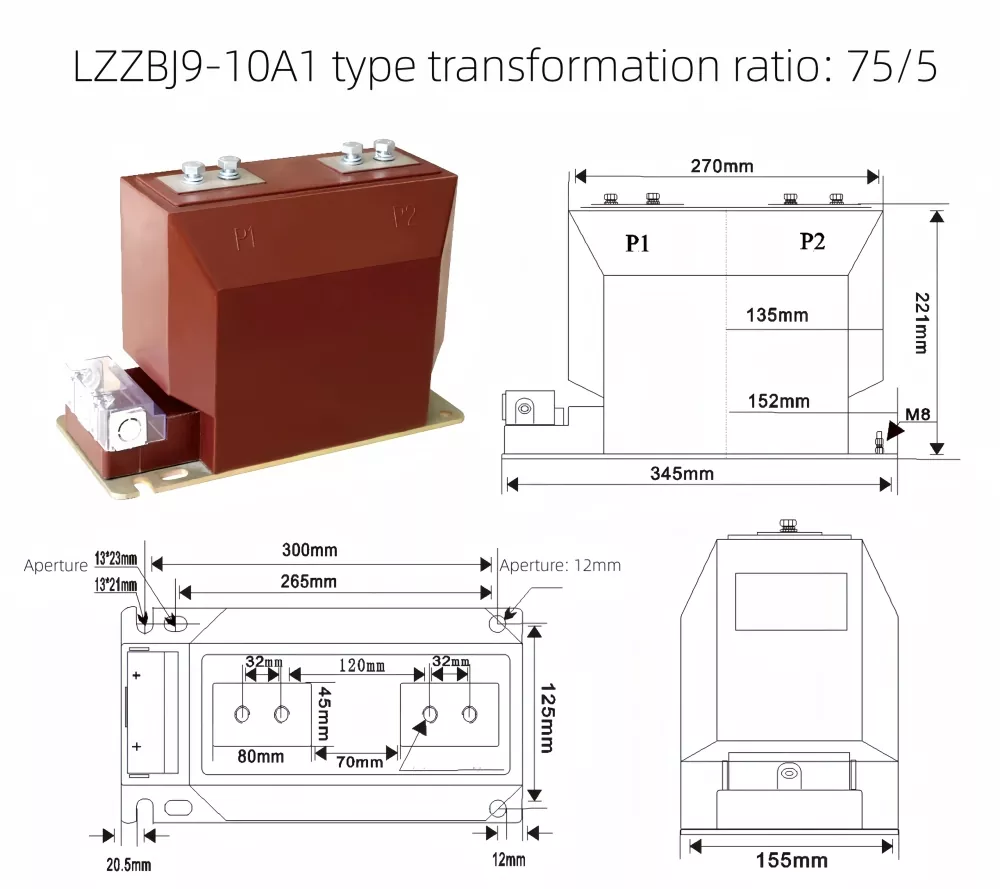

Відображення продукту та схема розмірів

Інженерний дизайн і функціональна структура

Ця серія використовує повністю закритий процес лиття з епоксидної смоли, який об’єднує залізний сердечник, вторинну обмотку та систему ізоляції в компактний корпус. Конструкція зменшує ризик часткового розряду та підвищує діелектричну міцність, що робить його придатним для тривалої роботи в розподільних пристроях під напругою.

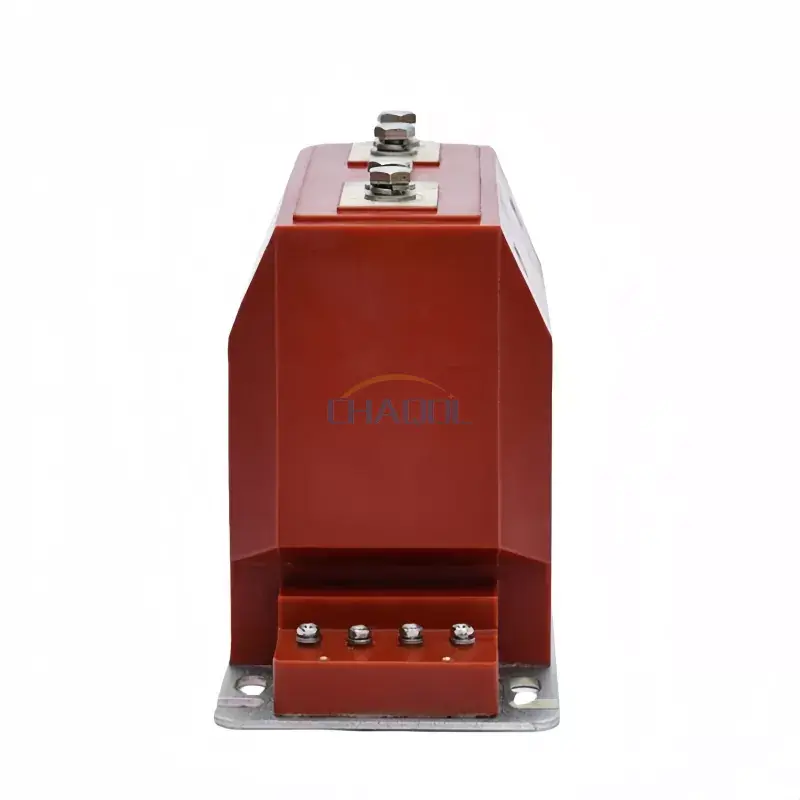

Внутрішній трансформатор струму 10 кВ також оснащений посиленою клемною коробкою для захисту вторинної проводки разом із заземлюючою основою, яка забезпечує безпечне встановлення та дотримання стандартів електробезпеки в промислових середовищах.

Технічні параметри

Модель LZZBJ9-10 підтримує кілька конфігурацій основного струму та класів точності для задоволення різних вимог вимірювання та захисту в системах розподілу електроенергії.

Номінальний вторинний струм: 5А або 1А

Номінальний рівень ізоляції: 12/42/75KV

Сценарії застосування

Цей тип трансформатора струму широко використовується в електророзподільних шафах, внутрішніх підстанціях, системах промислової автоматизації та системах енергоменеджменту. Він особливо підходить для середовищ, які вимагають високої точності вимірювань і тривалої стабільності в умовах тривалого навантаження.

Внутрішній трансформатор струму 10 кВ зазвичай інтегрується з реле захисту, лічильниками енергії та системами моніторингу в інфраструктурі інтелектуальної мережі та промислових мережах керування електроживленням.

Монтаж і дизайн безпеки

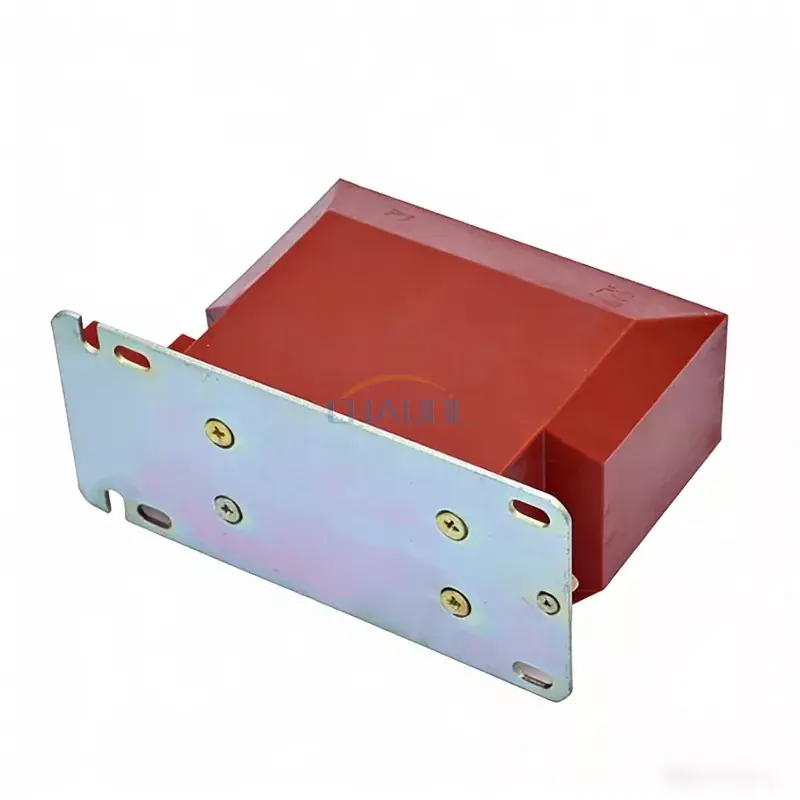

Основа виробу виконана з кількома монтажними отворами і клемами заземлення, що забезпечує стабільну фіксацію та електробезпеку під час експлуатації. Вторинна клемна коробка забезпечує додатковий захист від випадкового дотику та зовнішніх перешкод.

Його компактна структура дозволяє легко встановлювати в системах розподільних пристроїв з обмеженим простором, зменшуючи складність проводки та підвищуючи ефективність обслуговування.

FAQ

Q1: Яка основна функція цього трансформатора струму?
A: Він перетворює високий первинний струм у стандартизований низький вторинний струм для вимірювання та захисту у внутрішніх системах середньої напруги.

Q2: Де зазвичай встановлюється внутрішній трансформатор струму 10 кВ?
A: Він в основному використовується у внутрішніх розподільних пристроях, розподільних шафах і компактних підстанціях у промислових і комунальних системах живлення.

Q3: Які ключові переваги порівняно зі звичайними КТ?
A: Він пропонує ізоляцію з епоксидної смоли, компактний дизайн, високу точність і міцну стійкість до вологи та пилу, що робить його придатним для тривалої експлуатації.

Q4: Чи може він підтримувати різні діапазони струму?
Відповідь: Так, доступні кілька номінальних значень первинного струму, які відповідають різним вимогам до навантаження та системи.

Q5: Чи підходить він для додатків розумної мережі?
Відповідь: Так, він широко використовується в інтелектуальних системах вимірювання та автоматизованих розподільних мережах завдяки стабільному вихідному сигналу.

Q6: Чи потребує частого обслуговування?
Відповідь: Частого обслуговування не потрібно. Зазвичай достатньо періодичної перевірки клем та стану ізоляції.
