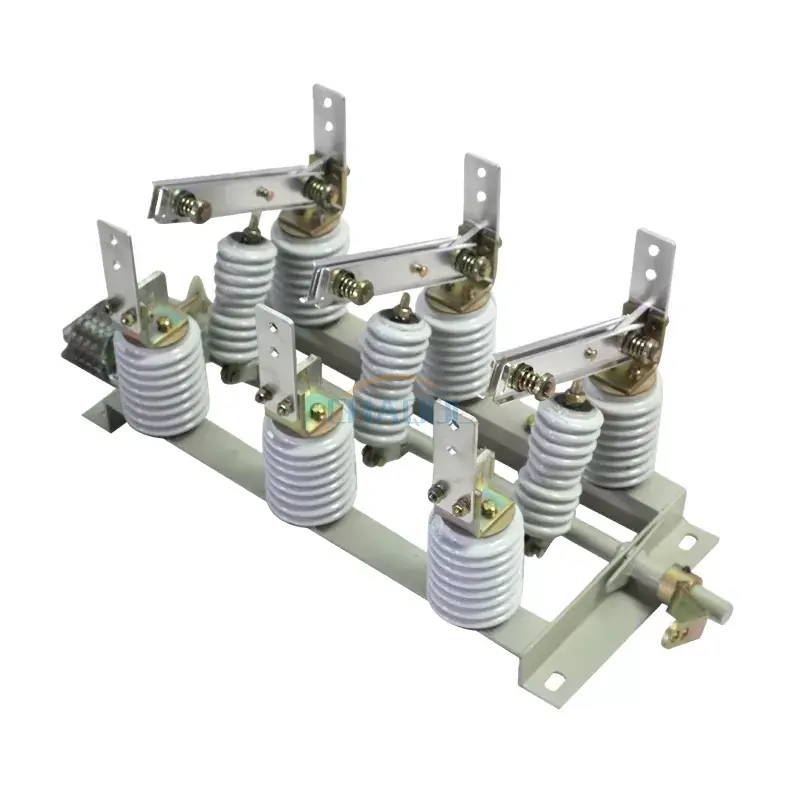

Роз’єднувач високої напруги в приміщенні

Model:GN19-12

Anqiang Power є китайським виробником внутрішнього високовольтного роз’єднувача. Цей високовольтний роз’єднувач внутрішнього типу, який переважно використовується в системах живлення з номінальною напругою 12 кВ і частотою змінного струму 50 Гц або менше, для комутації струму під напругою, але без навантаження.

Надіслати запит

Опис продукту

Вимикач високої напруги Anqiang Power для внутрішніх приміщень є триполюсним типом, що складається з базової рами, обертового вала, шатуна, порцелянових ізоляторів, пластин перемикача та клемних колодок. Обертовий вал встановлений на рамі-основі, до верху якого приварені три пари важелів. Ці важелі з'єднані з пластинами вимикача за допомогою шатунів і порцелянових ізоляторів. Обертовий вал тягнеться від базової рами, і будь-яку його секцію можна з’єднати з робочим механізмом. GN19-12W є стійким до забруднення типом; GN19-12G – висотний тип; GN19-12X містить вбудований індикатор живої напруги; а GN19-12ST — це вимикач подвійного типу.

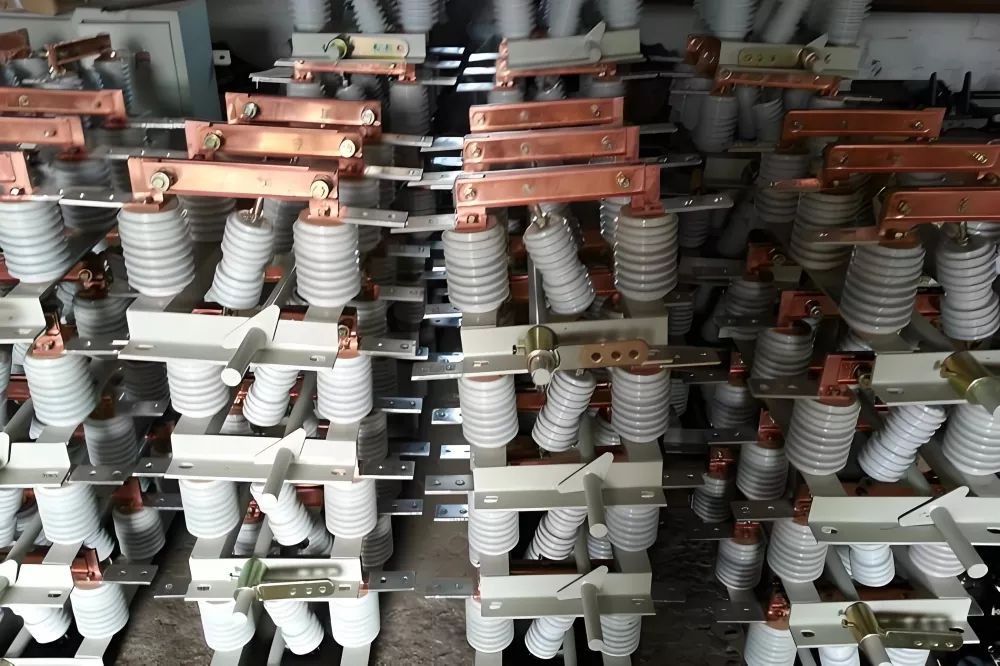

Фотографії товару

Indoor High Voltage Disconnect Switch

Технічні параметри

Модель і характеристики	Номінальна напруга	Номінальний струм	Номінальний короткочасний струм	Номінальний піковий струм
ГН19-12/400-12,5	12кВ	400А	12,5кВ	31,5 кА
ГН19-12/630-20	12кВ	630A	20кВ	50 кА
ГН19-12/1000-31,5	12кВ	1000А	31,5кВ	80 кА
ГН19-12/1250-31,5	12кВ	1250A	31,5кВ	80 кА
GN19-12C/400-12.5	12кВ	400А	12,5кВ	31,5 кА
GN19-12C/630-20	12кВ	630A	20кВ	50 кА
GN19-12C/1000-31.5	12кВ	1000А	31,5кВ	80 кА
GN19-12C/1250-31.5	12кВ	1250A	31,5кВ	80 кА

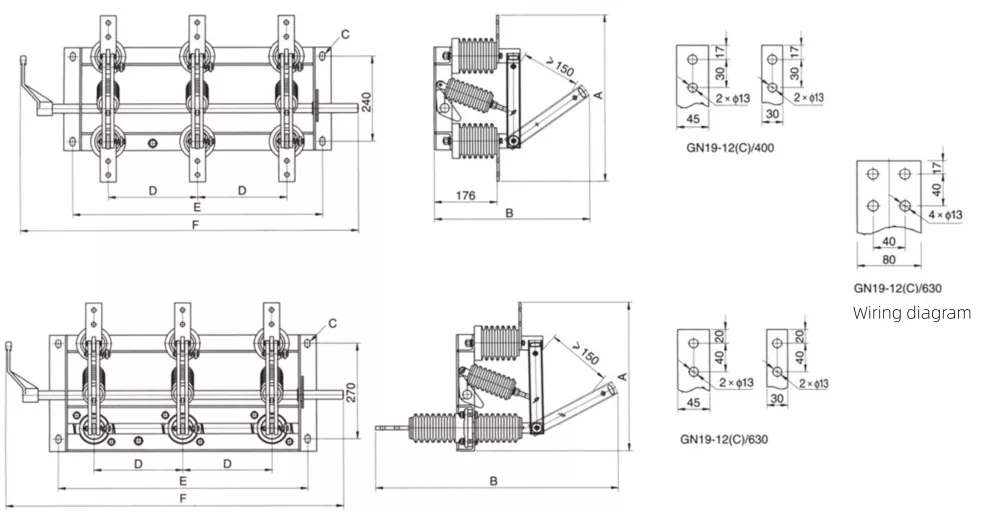

Схема розмірів виробу

Indoor High Voltage Disconnect Switch

Модель і характеристики	A	B	C	D
ГН19-12/400	450	446	185	4-14*24
GN19-12/630	470	446	185	4-14*24
GN19-12/1000/1250	510	500	196	4-18*28
GN19-12C/400	420	690	185	4-14*24
GN19-12C/630	430	690	185	4-14*24
GN19-12C/1000/1250	470	745	196	4-18*28
