Зовнішній вимикач високої напруги

Model:GW4-12(40.5/72.5/126)

Зовнішній вимикач високої напруги Anqiang Power є широко використовуваним обладнанням в енергосистемах. Їх основною функцією є відключення напруги під час технічного обслуговування обладнання або лінії для забезпечення безпеки. Вони не можуть перервати струм навантаження або струм короткого замикання і повинні використовуватися разом з автоматичними вимикачами. При відключенні живлення спочатку слід розімкнути автоматичний вимикач, а потім вимикач; при відновленні живлення спочатку слід замкнути вимикач, а потім автоматичний вимикач.

Надіслати запит

Опис продукту

TheЗовнішній вимикач високої напругипризначений для надійної ізоляції ланцюгів у зовнішніх системах живлення змінного струму в діапазоні від 40,5 кВ до 220 кВ. Він широко застосовується на підстанціях, лініях електропередачі та комутаційних станціях мережі, де потрібна видима ізоляція та механічна безпека в умовах високої напруги.

Ця серія GW4 розроблена з міцною конструкцією під відкритим небом, що забезпечує стабільну роботу в суворих погодних умовах, таких як сильний дощ, ожеледь, вітрове навантаження та забруднене середовище. Він підтримує як ручний, так і моторизований режими роботи, забезпечуючи гнучкість для різних рівнів автоматизації мережі.

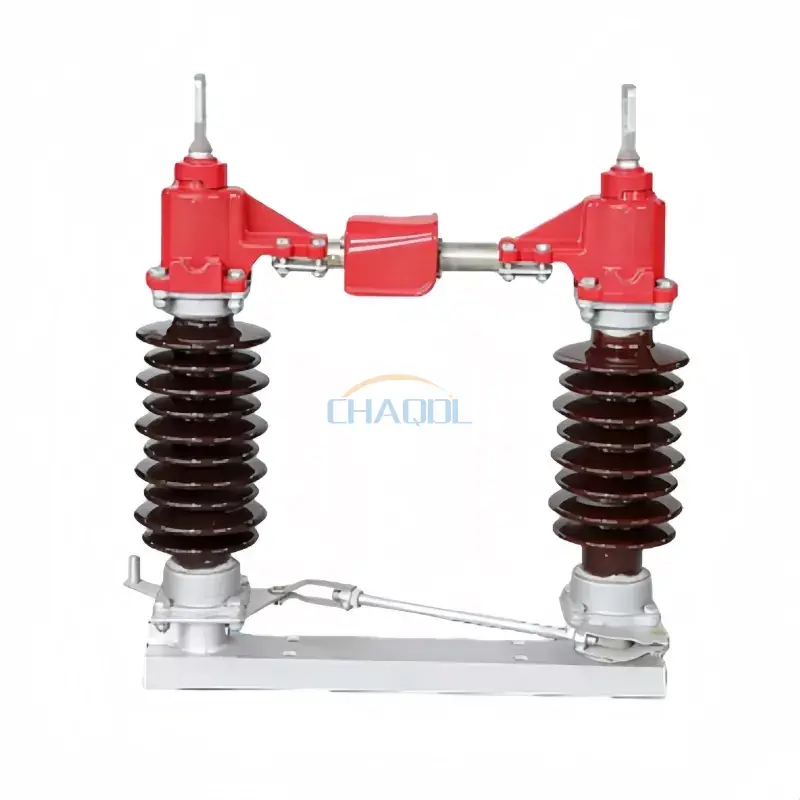

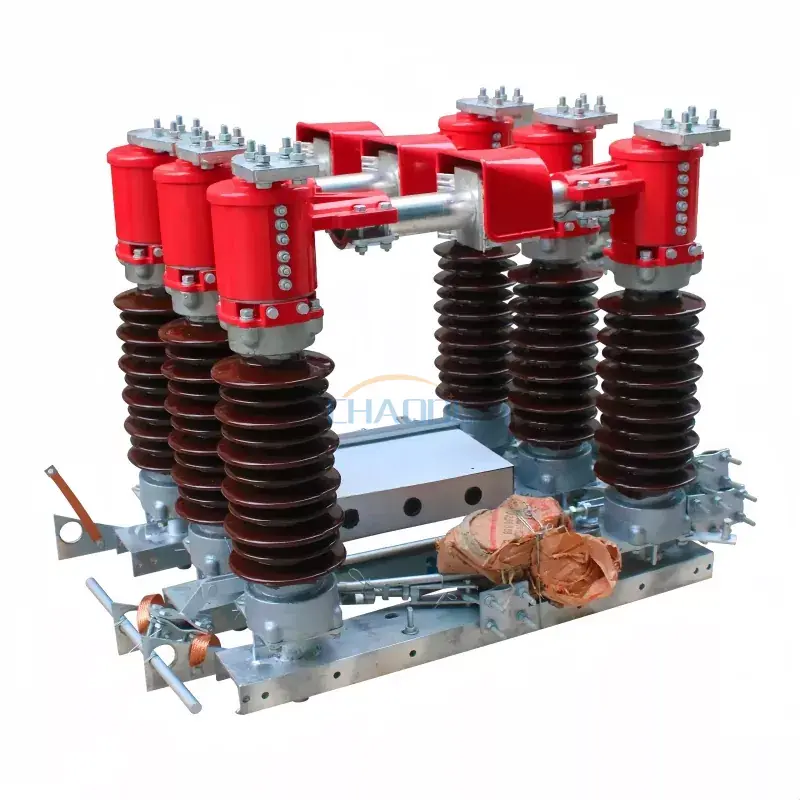

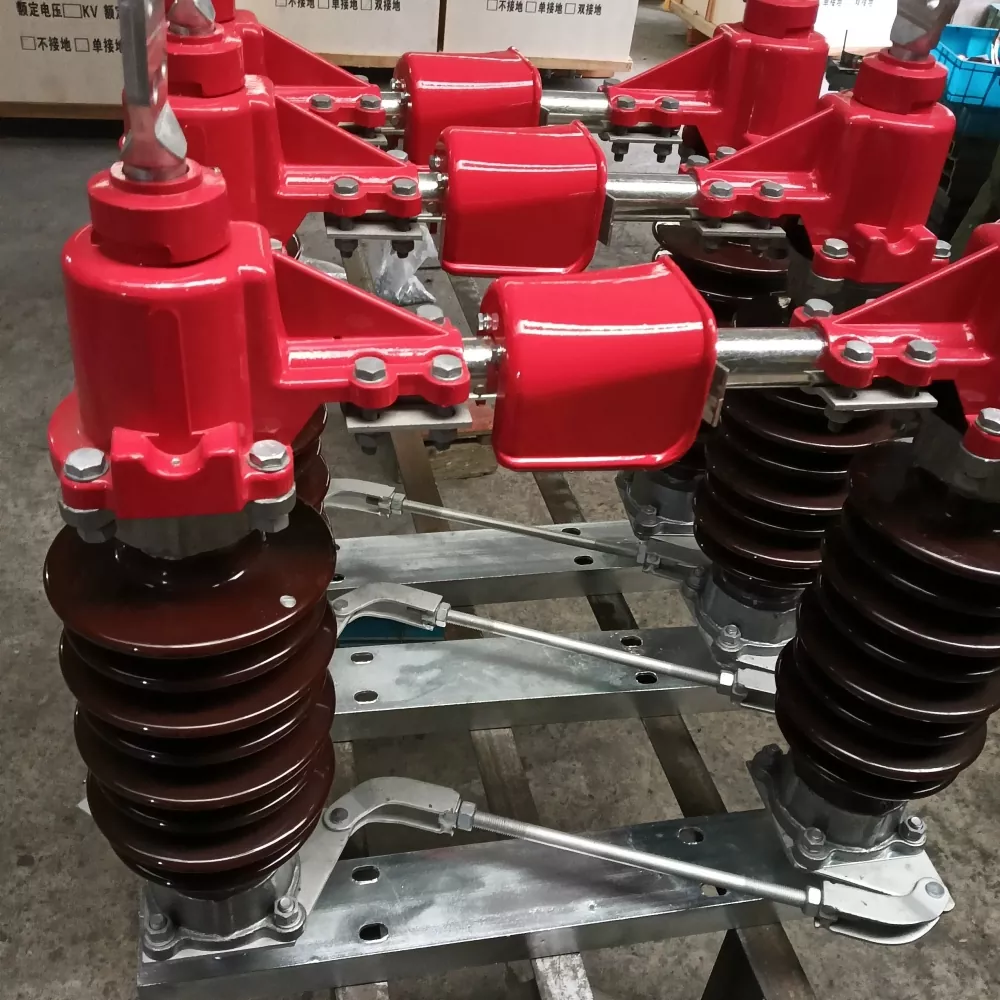

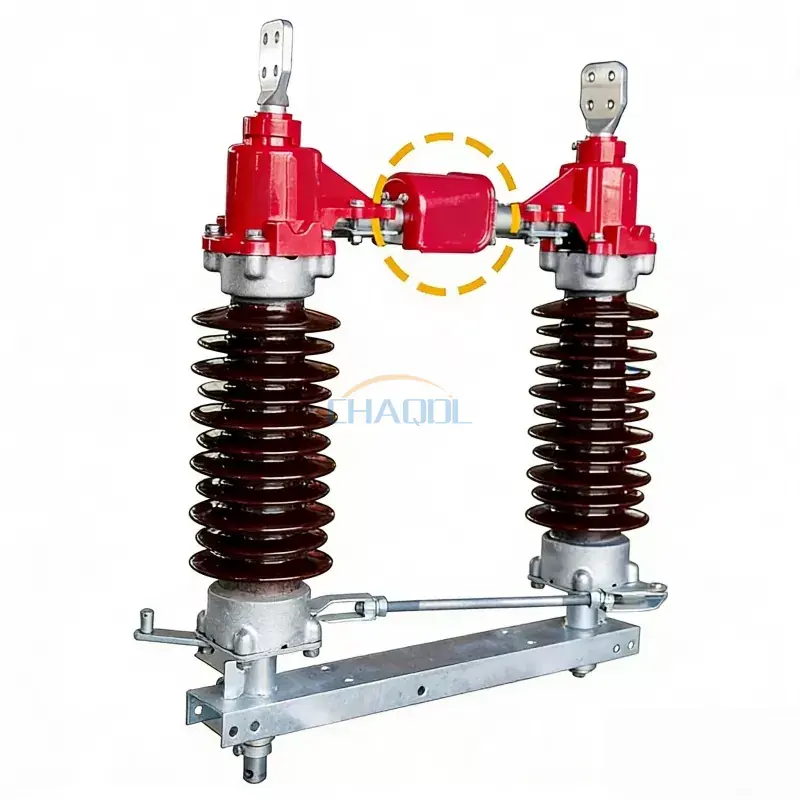

Фотографії продукту

Outdoor High Voltage Disconnect Switch GW4 Series

Конструктивні та інженерні особливості

Перемикач має горизонтальну поворотну лопатеву структуру з порцеляновими ізоляторами, струмопровідними трубками та високоміцною оцинкованою сталевою базовою рамою. Механічна система зв'язку забезпечує синхронізовану трифазну роботу, зменшуючи ризики зсуву під час перемикання.

У порівнянні з традиційними ізоляторами цеЗовнішній вимикач високої напругипокращує рівномірність контактного тиску та зменшує окислення в струмопровідних з’єднаннях, значно подовжуючи термін служби при тривалому зовнішньому застосуванні.

Технічні параметри

Назва проекту			Значення параметра
Номінальна напруга			40,5 кВ		72,5 кВ		126KV
Номінальний рівень ізоляції	1-хвилинна напруга промислової частоти		95/115 КВ		140/160 кВ		230/245 кВ
	Витримувана напруга грозового імпульсу		185/215 кВ		325/375 кВ		550/630 кВ
Номінальна частота			50 Гц
Номінальний струм			400/630/1000А		1250/1600/2000А		3150/4000А
Номінальний короткочасний струм			16/20/31,5кА		31,5/40кА		50 кА
Номінальний піковий струм			40/50/63кА		80/100 кА		125 кА
Номінальна тривалість короткого замикання			4/2 с
Номінальне механічне навантаження на клему	Горизонтальне поздовжнє навантаження		750N		1000N
	Горизонтальне бічне навантаження		500N		750N
	Вертикальна сила		750N		1000N
Механічне життя			2000 разів
Механізм з ручним керуванням		Без заземлення	CS11(F)
		Одинарне заземлення	CS 8-6D(F)
		Подвійне заземлення	Головна фреза CS14G, фреза CS11
		Напруга ланцюга керування	AC 220/380,DC 220
Приводний механізм		Модель	CJ5/CJ6
		Напруга двигуна	AC220/380，DC220
		Напруга ланцюга керування	AC220, DC220
		Час розмикання (вимикача)	6±1с
Вага продукту		Не заземлений	360 кг	500 кг		700 кг
		Одинарне заземлення	410 кг	600 кг		800 кг
		Подвійне заземлення	460 кг	700 кг		900 кг

Діаграма розмірів виробу

Огляд конструкції серії GW4

GW4 Outdoor High Voltage Disconnect Switch Structure

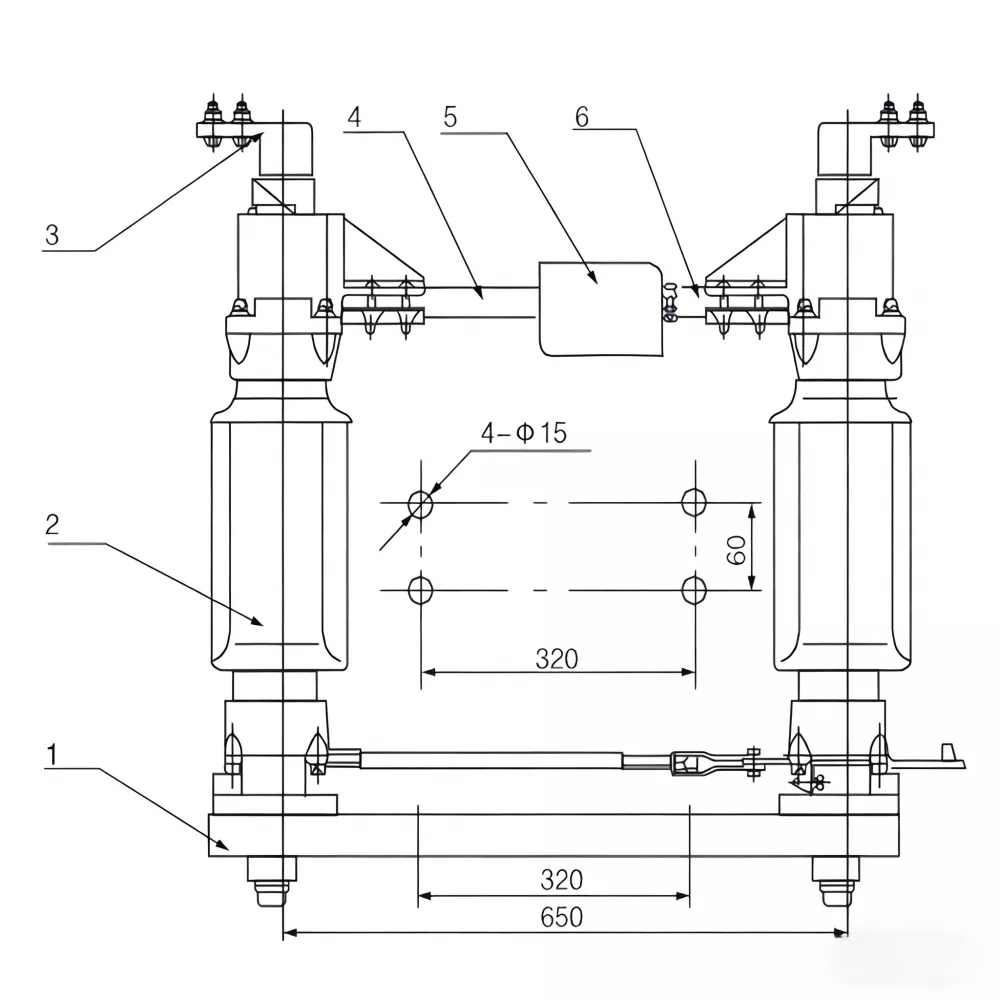

1. Основа

2. Опорний ізолятор

3. Клема проводу

4. Стаціонарна провідна трубка

5. Квадратна кришка для води

6. Рухома провідна трубка

Однополюсна конфігурація

Single Pole Outdoor High Voltage Disconnect Switch

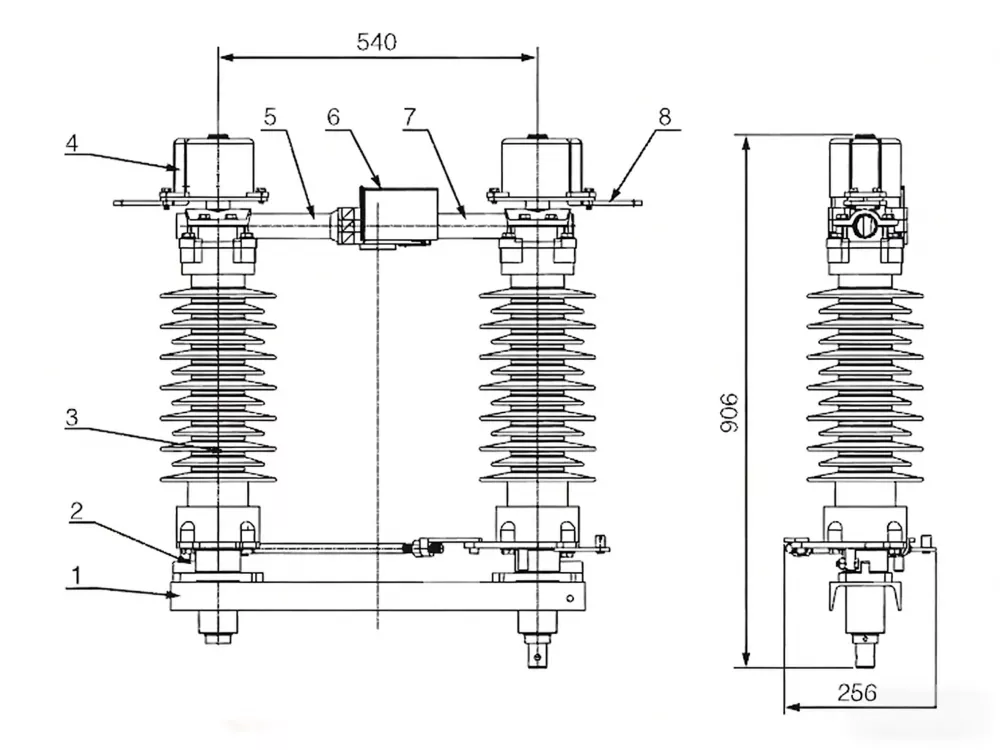

1. Швелерний сталевий кронштейн

2. Опорна база

3. Ізоляційний пост

4. Правий вихідний термінал

5. Циліндричний кінцевий струмопровідний стрижень

6. Дощовик

7. Контактний струмопровідний стрижень

8. Ліва розетка

Структура високої напруги 126 кВ

126kV Outdoor High Voltage Disconnect Switch

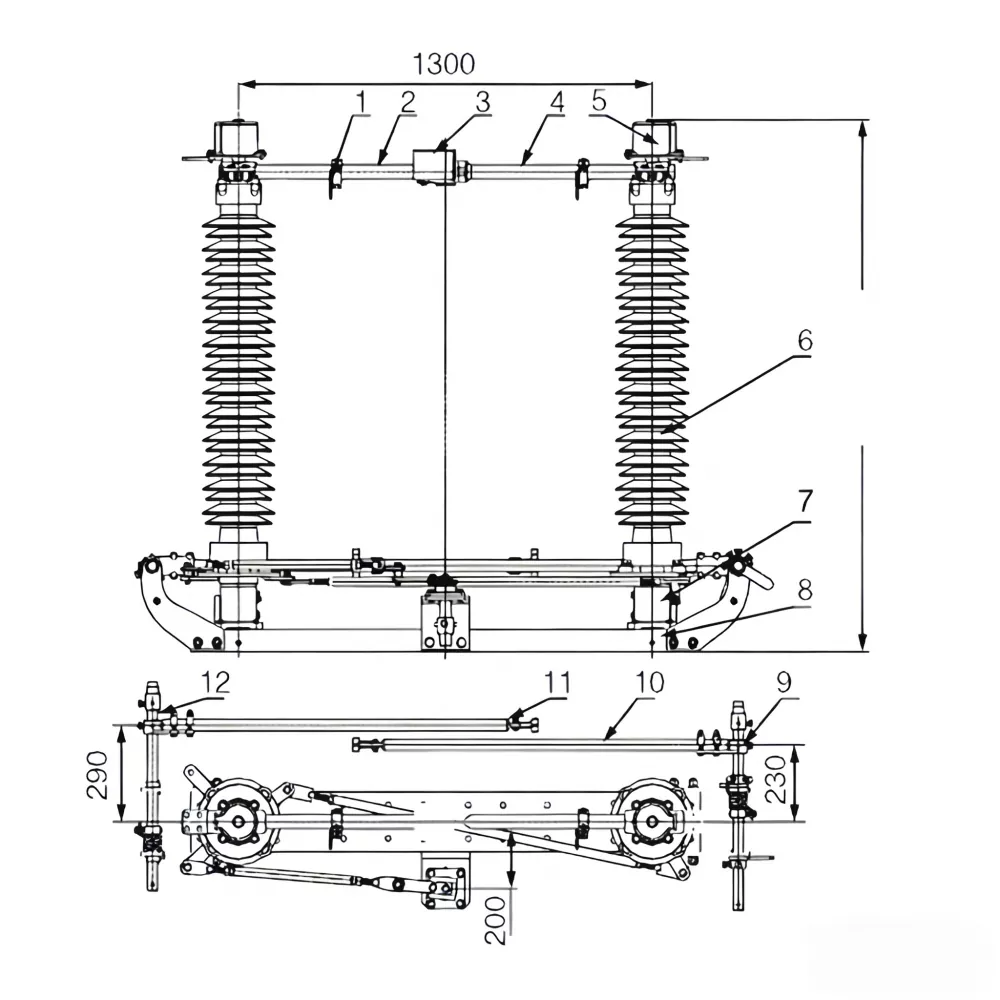

1. Нерухомий контакт заземлювача

2. Контактна направляюча тяга

3. Дощовик з нержавіючої сталі

4. Циліндричний провідний стрижень

5. Гнучка клемна колодка підключення

6. Ізоляційна опора

7. Корпус підшипника

8. Кріплення базової рами

9. Вузол правого заземлювача

10. Сталева труба заземлювача

11. Рухомий контакт заземлювача

12. Вузол лівого заземлювача

Технічні переваги в порівнянні зі звичайними продуктами

Елемент порівняння	Вимикач високої напруги для зовнішнього використання серії GW4	Звичайні ринкові продукти
Структурна стабільність	Посилена сталева основа з синхронізованим трифазним підключенням	Робота незалежної фази з підвищеним ризиком зсуву
Контактна інформація	Оптимізована провідна трубка зі зниженою стійкістю до окислення	Стандартний мідний контакт, схильний до тривалого зносу
Стійкість до погодних умов	Призначений для дощу, льоду, вітру та забрудненого середовища	Обмежений захист від суворих зовнішніх умов
Режим роботи	Підтримує ручну та моторизовану роботу	Переважно ручні системи
Вимоги до технічного обслуговування	Низький рівень обслуговування з тривалими інтервалами перевірок	Потрібне часте обслуговування

Сценарії застосування

Зовнішній вимикач високої напруги широко використовується в:

Підстанції електропередач високої напруги
Електророзподільні мережі та комутаційні станції
Промислові системи електропостачання
Підстанції відновлюваної енергії (вітрові та сонячні електростанції)
Залізничні та інфраструктурні енергосистеми

Примітки щодо встановлення та експлуатації

Правильне вирівнювання обертового вала та опорної конструкції ізолятора має вирішальне значення для забезпечення плавної механічної роботи. Основна рама повинна бути надійно заземлена, а робочий механізм повинен бути перевірений перед подачею напруги, щоб забезпечити безпечне перемикання в умовах без навантаження.

FAQ

Q1: Яка основна функція цього зовнішнього вимикача високої напруги?
Він забезпечує видиму ізоляцію ланцюгів високої напруги для забезпечення безпечного обслуговування та експлуатації системи.

Q2: Чи може цей перемикач працювати за важких погодних умов?
Так, він розроблений для екстремальних зовнішніх умов, включаючи забруднення, дощ, лід і умови вітрового навантаження.

Q3: Чим серія GW4 відрізняється від стандартних ізоляторів?
Він забезпечує покращену механічну синхронізацію, більшу стійкість до корозії та довший термін експлуатації порівняно зі звичайними моделями.

Q4: Чи доступна моторизована робота?
Так, як ручні, так і моторні механізми можуть бути налаштовані в залежності від вимог проекту.

Q5: Які галузі зазвичай використовують це обладнання?
Він широко використовується в системах передачі електроенергії, на підстанціях, системах відновлюваних джерел енергії та важких промислових електричних мережах.
