Зовнішній роз'єднувач 40,5 кВ

Model:GW5-40.5

Незалежно розроблений Anqiang Power зовнішній роз’єднувальний вимикач на 40,5 кВ — це подвійний стовпчик, горизонтальний розрив, центрального типу, який може бути оснащений заземлювальними вимикачами з однієї або обох сторін. Це зовнішній високовольтний пристрій, придатний для додатків змінного струму 50 Гц з номінальними рівнями напруги 40,5 кВ, 72,5 кВ і 126 кВ. Ми можемо налаштувати його відповідно до креслень або вимог замовника.

Надіслати запит

Опис продукту

Серія GW5Зовнішній роз'єднувач 40,5 кВпризначений для мереж передачі та розподілу середньої та високої напруги, що працюють в умовах змінного струму 50 Гц. Він широко використовується на підстанціях і електростанціях для безпечної ізоляції ланцюгів під напругою без струму навантаження. У структурі використовується горизонтальний V-подібний механізм відкривання з двома колонками, що забезпечує стабільний електричний зазор і високу механічну надійність у суворих зовнішніх умовах.

У порівнянні з традиційними роздільними вимикачами, цеЗовнішній роз'єднувач 40,5 кВзабезпечує покращений опір вітру, покращену ефективність захисту від забруднення та більш стабільну контактну систему, що робить його придатним для тривалої експлуатації в прибережних, пустельних регіонах та регіонах з високою вологістю.

Основні особливості дизайну

Двоколонна V-подібна горизонтальна структура відкривання для покращеної стабільності
Модульна конструкція опори з високоміцними порцеляновими або композитними ізоляторами
Підтримує ручний і моторизований режими роботи
Додаткові конфігурації заземлення: незаземлене, однозаземлене, подвійне заземлення
Механічна система блокування між основним ножем і ножем заземлення для безпеки
Підвищена стійкість до корозії для тривалого використання поза приміщеннями

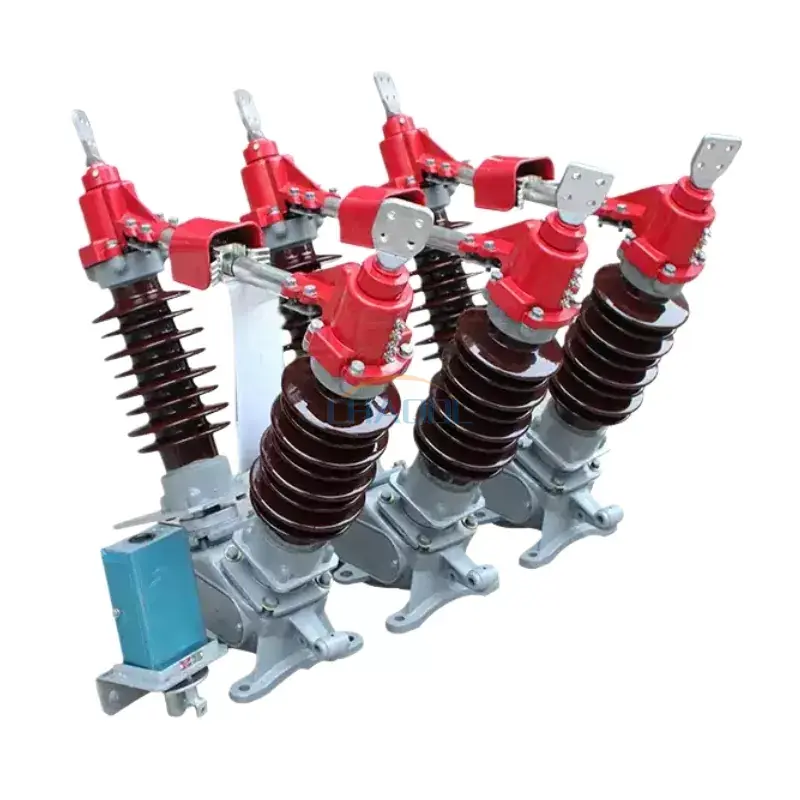

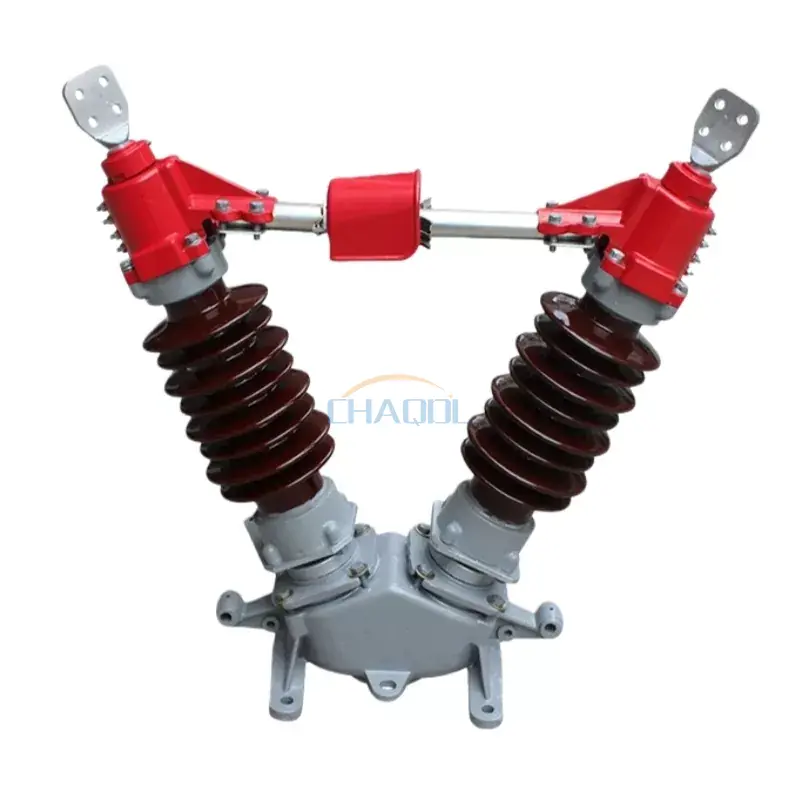

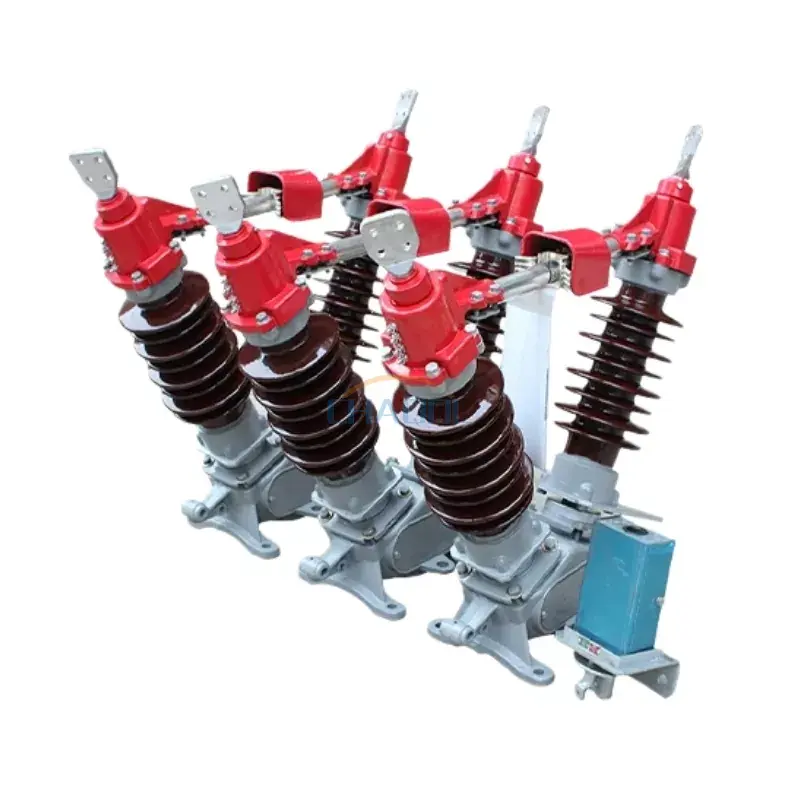

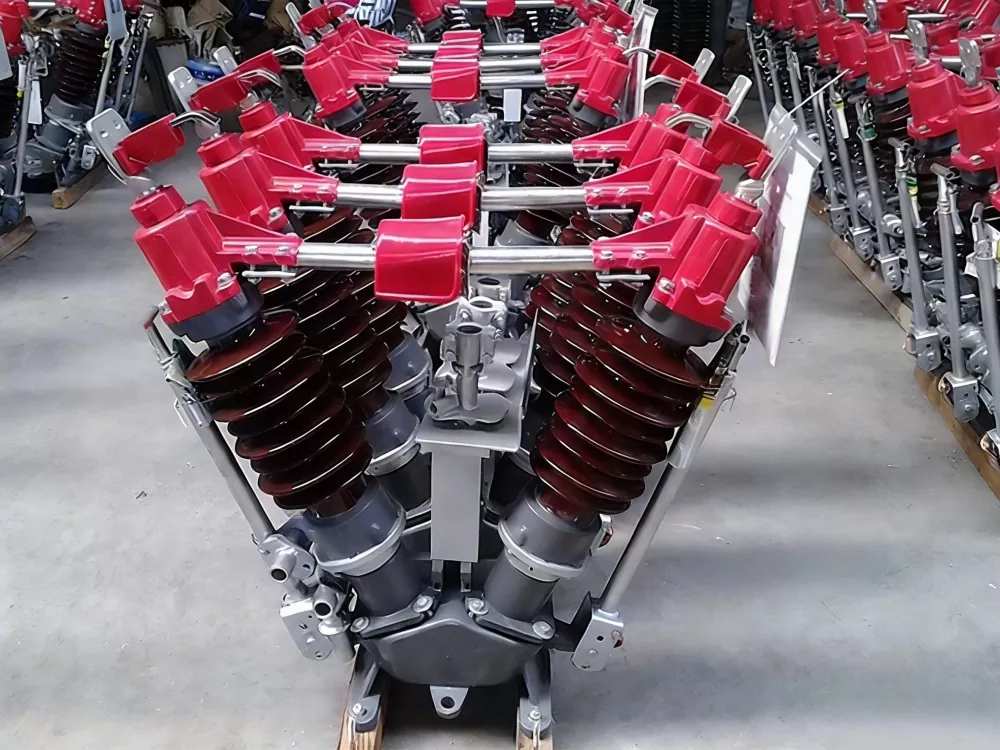

Фактичні фотографії продукту

40.5KV Outdoor Disconnecting Switch

Технічні параметри

Назва проекту			Значення параметра
Номінальна напруга			40,5 кВ	72,5 кВ			126KV
Номінальний рівень ізоляції	1-хвилинна напруга промислової частоти		95/115 КВ	140/160 кВ			230/245 кВ
	Витримувана напруга грозового імпульсу		185/215 кВ	325/375 кВ			550/630 кВ
Номінальна частота			50 Гц
Номінальний струм			630/1250А	1600A			2000A
Номінальна тривалість короткого замикання			4/2 с
Номінальне механічне навантаження на клему	Горизонтальне поздовжнє навантаження		750N	1000N
	Горизонтальне бічне навантаження		500N	750N
	Вертикальна сила		750N	1000N
Шлях витоку			1013/1256 мм	1813/2248 мм
Механічне життя			2000 разів
Механізм з ручним керуванням			CS17，CS17G
Приводний механізм		Модель	CJ5/CJ6
		Напруга двигуна	AC220/380，DC220
		Напруга ланцюга керування	AC220, DC220
		Час розмикання (вимикача)	6±1с
Вага продукту		Не заземлений	360 кг		500 кг	800 кг
		Одинарне заземлення	390 кг		560 кг	900 кг
		Подвійне заземлення	430 кг		620 кг	1000 кг

Діаграма розмірів виробу

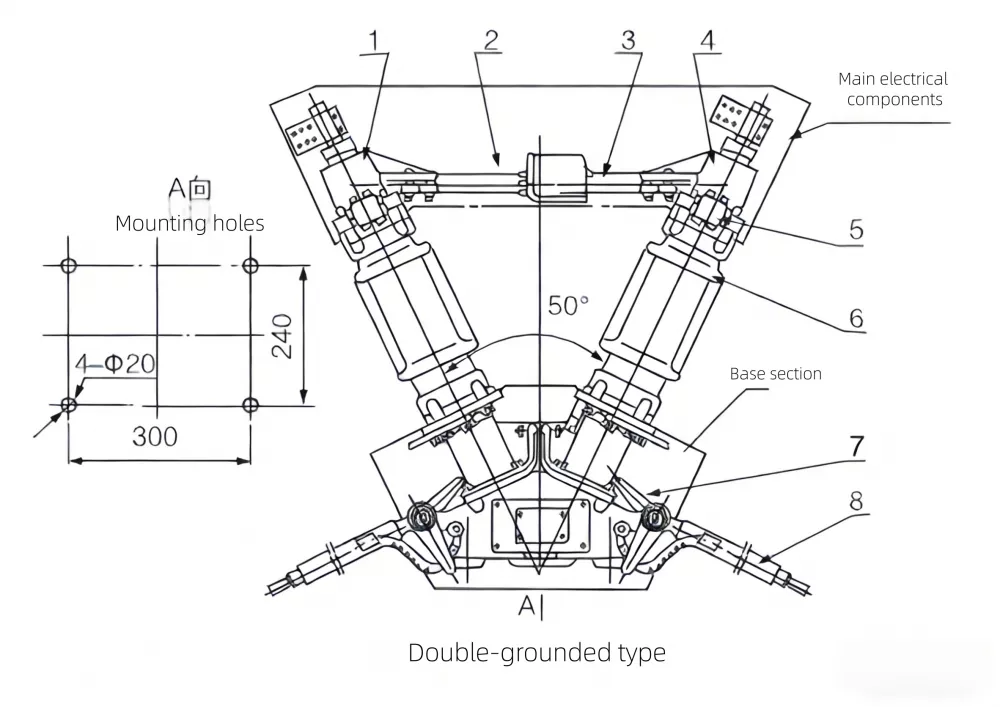

GW5-40.5KV Зовнішній роз'єднувальний вимикач Розміри

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Клемна колодка
2. Основний контакт
3. Основний контактний палець
4. Клемна колодка
5. Заземлюючий контактний палець
6. Постійний ізолятор
7. Обмежувальна пластина
8. Заземлювач

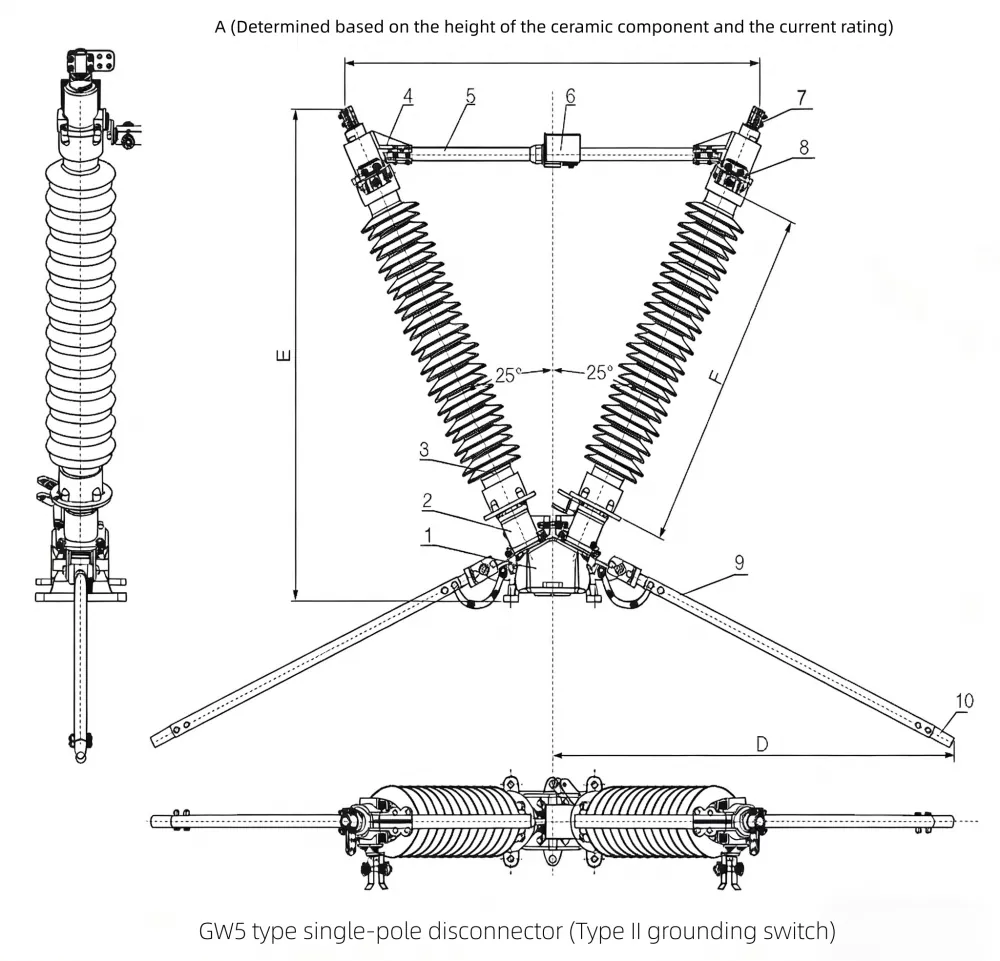

GW5-126 Діаграма розмірів зовнішнього роз’єднувача

Outdoor High Voltage Disconnect Switch Diagram

1. Основа
2. Підтримка
3. Ізоляційний пост
4. Клемна колодка
5. Круглий вал струмопровідний стрижень
6. Квадратний вал струмопровідний стрижень
7. Клемний затискач
8. Заземлювач стаціонарний контакт
9. Алюмінієва трубка заземлювача
10. Контакт вимикача заземлення

Порівняння з подібними продуктами

Елемент оцінки	Наш зовнішній роз’єднувач GW5 40,5 кВ	Традиційна модель конкурента
Структурна стійкість	Двоколонна V-подібна посилена конструкція з підвищеною стійкістю до вітру	Одноколонна структура, менша механічна стійкість
Контактна продуктивність	Посріблені контактні пальці, оптимізований розподіл тиску	Стандартні мідні контакти, швидше зношуються
Довговічність на відкритому повітрі	Антикорозійне покриття + посилена система ізолятора	Базове покриття, обмежена прибережна продуктивність
Гнучкість експлуатації	Підтримує ручну + моторизовану роботу із захистом блокування	Переважно лише ручне керування
Вартість обслуговування	Низький через довгий механічний термін служби (2000 циклів)	Вища частота технічного обслуговування

Сценарії застосування

TheЗовнішній роз'єднувач 40,5 кВшироко застосовується в:

Високовольтні підстанції та розподільні станції
Системи ізоляції ліній електропередач
Промислові електромережі
Точки підключення до мережі відновлюваної енергії (вітряні та сонячні електростанції)
Проекти модернізації міських і сільських мереж

Завдяки міцній механічній конструкції та стабільним електричним характеристикам цей роз’єднувач є надійним вибором для операторів, яким потрібна довготривала безпека та ефективність роботи на відкритому повітрі.
