Короткий зміст статті: A Через сердечник трансформатора струмунадає практичний спосіб вимірювання змінного струму та підтримки захисту ланцюга без безпосереднього підключення вимірювальних приладів до провідників сильного струму.Сила Аньцянрозробляє серію LMZC-10 для застосувань розподілу електроенергії, включаючи розподільні пристрої середньої напруги, вимірювальні панелі, RMU, GIS, компактні підстанції та промислові енергетичні системи. Завдяки тороїдальному кремнієвому сталевому сердечнику, мідній вторинній обмотці, ізоляції з епоксидної смоли та компактній конструкції цей трансформатор призначений для стабільного вимірювання струму та надійної тривалої роботи.
Зміст
- Що таке наскрізний трансформатор струму?
- Як працює наскрізний трансформатор струму?
- Що таке структурний дизайн?
- Які технічні параметри важливіші?
- Де використовується прохідний трансформатор струму?
- Які основні переваги продуктивності?
- Як вибрати правильну модель?
- Яких практик встановлення слід дотримуватися?
- Часті запитання
- Висновок

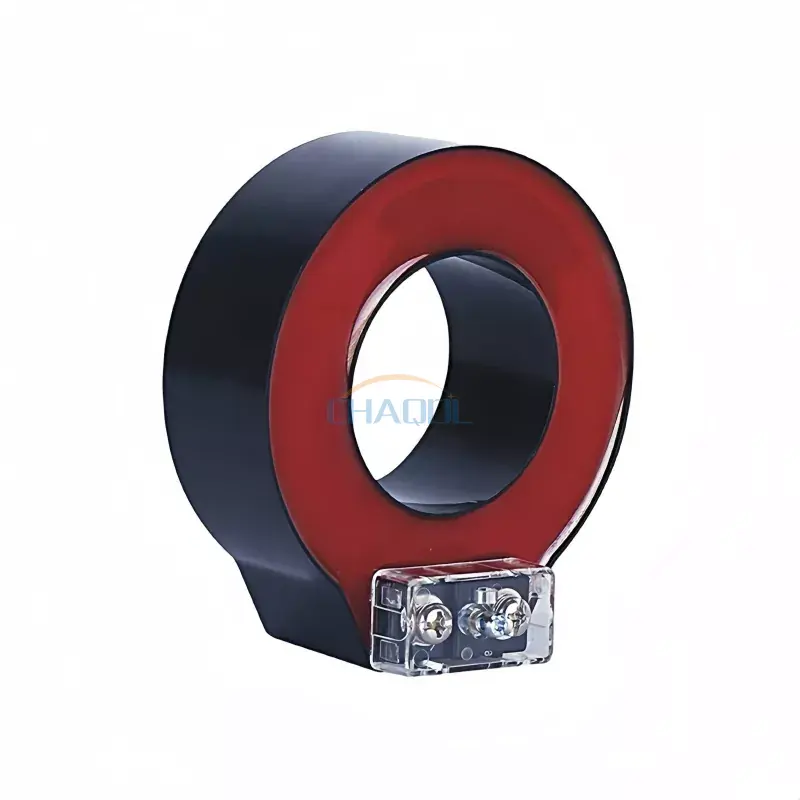

Що таке наскрізний трансформатор струму?
Трансформатор струму з наскрізним сердечником — це електричний приладовий трансформатор, призначений для перетворення високого первинного струму в низький стандартизований вторинний струм, який можна безпечно використовувати вимірювальними приладами, лічильниками та реле захисту. Замість підключення вимірювальної схеми безпосередньо до сильнострумного провідника, первинний кабель або шина проходить через сердечник трансформатора.
Серія LMZC-10 від Anqiang Power розроблена для систем живлення змінного струму з робочою напругою нижче 35 кВ. Він може бути налаштований для застосувань із такими рівнями напруги, як 10 кВ, 24 кВ та 35 кВ відповідно до вимог проекту. Його структура підходить для застосувань, де необхідні надійна вибірка струму, вимірювання та релейний захист.
На відміну від звичайного трансформатора, який може мати спеціальну первинну обмотку, конструкція з наскрізним сердечником використовує провідник, що проходить через сердечник, як первинний виток. Ця конструкція може забезпечити компактне рішення для електричного розподільного обладнання, одночасно спрощуючи інтеграцію у відповідні системи.
Як працює наскрізний трансформатор струму?
Принцип дії заснований на електромагнітній індукції. Коли змінний струм протікає через первинний провідник, він створює магнітне поле навколо провідника. Магнітний потік проходить через сердечник трансформатора і індукує пропорційний струм у вторинній обмотці.
Результуючий вторинний струм зазвичай стандартизований для підключення до вимірювального або захисного обладнання. Для LMZC-10 параметри вторинного струму включають 5 А та 1 А, залежно від обраної конфігурації.
Основний робочий процес можна підсумувати таким чином:
- Первинний кабель або шина переносить струм системи.
- Первинний провідник проходить через магнітопровод.
- Змінний струм створює магнітний потік всередині сердечника.
- Вторинна обмотка реагує на магнітний потік.
- Зменшений вторинний струм подається на вимірювальну або захисну схему.
- Підключене обладнання використовує сигнал для моніторингу, вимірювання або захисних функцій.
Таке розташування відокремлює вимірювальний ланцюг від первинного провідника живлення, що робить моніторинг струму більш практичним у багатьох розподільчих програмах.
Що таке структурний дизайн?
Конструкція трансформатора безпосередньо впливає на стабільність вимірювання, характеристики ізоляції, стійкість до навколишнього середовища та термін служби. LMZC-10 використовує тороїдальний сердечник з кремнієвої сталі в поєднанні з ізоляцією з епоксидної смоли.
Сердечник і магнітний ланцюг
Тороїдальний сердечник із кремнієвої сталі забезпечує магнітний шлях, необхідний для електромагнітної індукції. Правильно сконструйоване магнітне коло допомагає підтримувати стабільні характеристики перетворення струму та забезпечує надійність вимірювань.
Первинний провідник
Первинний провідник, що проходить через сердечник, функціонує як одновиткова первинна обмотка. Таке розташування дозволяє трансформатору вимірювати струм, що протікає через існуючий кабель або шину, не вимагаючи звичайної багатовиткової первинної обмотки.
Вторинна обмотка
Вторинна обмотка використовує мідний дріт з високою провідністю для отримання стабільного вихідного струму для підключених лічильників і пристроїв захисту. Вторинний контур має бути правильно під’єднаний і поводитися з ним відповідно до конструкції обладнання та відповідних процедур електробезпеки.
Ізоляція та корпус
У продукті використовується ізоляція з епоксидної смоли та вогнестійкий корпус із АБС-пластику. Герметична прозора кришка клем також призначена для покращення видимості навколо зони підключення, одночасно підтримуючи безпечнішу проводку та технічне обслуговування.
Які технічні параметри важливіші?
Вибір трансформатора струму вимагає не просто підбору номінального струму. Інженери повинні разом оцінити електричну систему, мету вимірювання, монтажні розміри, вимоги до точності та вимоги до захисту.
| Параметр | Довідка LMZC-10 | Чому це важливо |
|---|---|---|
| Модель виробу | LMZC-10 | Визначає відповідну конфігурацію продукту |
| Номінальна частота | 50/60 Гц | Відповідає звичайним частотам системи живлення змінного струму |
| Вторинний струм | 1А / 5А | Визначає сумісність з підключеним обладнанням |
| матеріал | Вогнестійкий ABS | Підтримує механічний захист і електричну безпеку |
| Ядро | Тороїдальна кремнієва сталь | Забезпечує магнітний шлях для перетворення струму |
| Ізоляція | Лиття з епоксидної смоли | Покращує ізоляцію та стійкість до навколишнього середовища |
| Застосовна напруга системи | Нижче 35 кВ | Визначає передбачуваний діапазон електричного застосування |
Клас точності та номінальне навантаження також слід ретельно розглянути. Для різних застосувань може знадобитися вимірювальний трансформатор струму, захисний трансформатор струму або конфігурація з двома обмотками. Необхідний діапазон первинного струму слід узгоджувати з фактичними умовами експлуатації, а не вибирати виключно з максимально можливого струму.
Де використовується прохідний трансформатор струму?
Компактна структура та прямий провідник через сердечник роблять цей тип трансформатора придатним для ряду електричних вимірювань та захисту.
- Шафи розподільні електроенергії:Підтримує вимірювання струму та моніторинг всередині розподільного обладнання.
- Вимірювальні панелі:Забезпечує струмові сигнали для електричних вимірювальних систем.
- Розподільні пристрої середньої напруги:Може бути інтегрований у відповідні конфігурації GIS, RMU та розподільних пристроїв.
- Підстанції:Підтримує функції вибірки струму та релейного захисту.
- Промислова автоматизація:Забезпечує електричний моніторинг у промислових системах керування живленням.
- Системи відновлюваної енергії:Може підтримувати моніторинг струму, якщо електрична конструкція та характеристики трансформатора сумісні.
- Проекти модернізації:Відповідна конфігурація розділеного сердечника може спростити установку навколо існуючих провідників, де це дозволяє конструкція системи.
Для робіт з модернізації перед вибором слід оцінити умови встановлення. Вікно сердечника, розмір провідника, номінальний струм, вимоги до ізоляції та доступний простір для встановлення мають відповідати фактичній системі.
Які основні переваги продуктивності?
Компактна інтеграція
Структура кільцевого типу дозволяє первинному провіднику проходити через сердечник, створюючи компактну систему вимірювання для електричних шаф і розподільних пристроїв.
Вимірювання стабільного струму
Тороїдальний кремнієвий сталевий сердечник і мідна вторинна обмотка розроблені для забезпечення стабільних характеристик перетворення струму для вимірювання та захисту.
Захист ізоляції
Лиття з епоксидної смоли забезпечує електричну ізоляцію та сприяє стійкості до вологи, пилу та механічних впливів навколишнього середовища.
Гнучке застосування
Серію можна налаштувати для різних діапазонів первинного струму та вимог до точності. Тому вибір продукту може ґрунтуватися на тому, чи зосереджена програма на вимірюванні, захисті чи комбінованих функціях.
Зменшена складність встановлення
Якщо застосовна конфігурація трансформатора та умови системи це дозволяють, прохідний або розділений сердечник може зменшити роботу, необхідну для інтеграції вимірювання струму в існуючу електричну інфраструктуру.
Як вибрати правильну модель?
Надійний процес вибору починається з електричної системи, а не з зовнішнього вигляду трансформатора. Перш ніж розміщувати замовлення, інженери та групи закупівель повинні підтвердити таку інформацію:
- Первинний струм:Визначте номінальний і очікуваний робочий струм провідника.
- Напруга системи:Переконайтеся, що трансформатор відповідає призначеному рівню напруги.
- Частота:Перевірте, чи використовує програма роботу 50 Гц чи 60 Гц.
- Вторинний вихід:Виберіть 1A або 5A відповідно до підключеного лічильника, реле або обладнання для моніторингу.
- Клас точності:Визначте вимоги до точності відповідно до того, чи використовується трансформатор для вимірювання, вимірювання чи захисту.
- Тягар:Перевірте необхідну номінал ВА вторинного кола.
- Основне вікно:Переконайтеся, що первинний кабель або шина може фізично проходити через сердечник.
- Середовище встановлення:Перевірте умови в приміщенні/зовні, температуру, вологість, забруднення та доступний захист корпусу.
Для великих електричних проектів ці параметри слід переглядати разом із повним проектом захисту та вимірювання. Правильно підібраний трансформатор струму допомагає запобігти несумісності між трансформатором і подальшим обладнанням моніторингу.
Яких практик встановлення слід дотримуватися?
Правильне встановлення має важливе значення як для електробезпеки, так і для ефективності вимірювань. Первинний провідник має проходити через центр сердечника, як зазначено в конструкції продукту, допомагаючи підтримувати призначений розподіл магнітного потоку.
- Перевірте номінальну характеристику трансформатора перед встановленням.
- Переконайтеся, що первинний провідник правильно проходить через вікно сердечника.
- Слідкуйте за тим, щоб провідник належним чином розташовувався всередині сердечника.
- Переконайтеся, що вторинні клеми підключено правильно.
- Дотримуйтеся застосовних вимог щодо вторинного заземлення.
- Не використовуйте вторинне коло трансформатора струму в небезпечному стані розімкнутого ланцюга.
- За потреби використовуйте відповідні ізольовані монтажні пристосування.
- Перевірте клеми та ізоляцію під час планового технічного обслуговування.
Електроустановку завжди повинен виконувати кваліфікований персонал відповідно до чинних місцевих норм, креслень системи та інструкцій виробника.
Часті запитання
Яке основне призначення прохідного трансформатора струму?
Його основне призначення полягає в перетворенні сильного змінного струму в нижчий вторинний струм, який можна використовувати для вимірювання, вимірювання, моніторингу та релейного захисту.
Які варіанти вторинного струму доступні для LMZC-10?
Інформація про продукт LMZC-10 містить перелік варіантів вторинного струму 1A та 5A. Відповідна опція залежить від вимог підключеного вимірювального або захисного обладнання.
На який діапазон напруг розрахований трансформатор?
LMZC-10 призначений для систем живлення змінного струму з робочою напругою нижче 35 кВ, з можливістю налаштування для таких застосувань, як 10 кВ, 24 кВ і 35 кВ відповідно до вимог проекту.
Чи можна використовувати наскрізну конструкцію для модернізації?
так Відповідна конфігурація з наскрізним або розділеним сердечником може бути корисною для проектів модернізації та технічного обслуговування, оскільки первинний провідник може проходити через трансформатор, не вимагаючи звичайної первинної обмотки. Реальна можливість встановлення залежить від конкретної конфігурації системи.
Які матеріали використовуються в конструкції LMZC-10?
У трансформаторі використовується тороїдальний сердечник із кремнієвої сталі, мідна вторинна обмотка з високою провідністю, ізоляція з епоксидної смоли та вогнестійкий корпус із АБС-пластику.
Чи підходить виріб для зовнішньої установки?
Наведена інформація про продукт в основному описує використання всередині приміщень. Тому використання поза приміщенням слід оцінювати відповідно до корпусу, умов навколишнього середовища, вимог до ізоляції та конфігурації конкретного проекту.
Висновок
Трансформатор струму з наскрізним сердечником пропонує практичний підхід до вимірювання струму та захисту в системах розподілу електроенергії, використовуючи первинний кабель або шину як первинний провідник через магнітний сердечник. Для застосувань, пов’язаних із розподільними пристроями, розподільними шафами, вимірювальними панелями, підстанціями та промисловими енергетичними системами, важливе значення має ретельний підбір первинного струму, напруги, частоти, вторинного виходу, точності, навантаження та розмірів установки.
LMZC-10 від Anqiang Power поєднує в собі тороїдальний кремнієвий сталевий сердечник, мідну вторинну обмотку, ізоляцію з епоксидної смоли та компактний корпус для застосувань, які вимагають надійного вимірювання струму та захисту. Якщо ви обираєте трансформатор струму для нової інсталяції, проекту модернізації або індивідуальної системи розподілу електроенергії, перегляньте технічні характеристики наскрізного трансформатора струму тазв'яжіться з намиз номінальним струмом, рівнем напруги, класом точності, вторинним струмом і вимогами до встановлення, щоб обговорити відповідне рішення.
