Як професійний виробник енергетичного обладнання,Сила Аньцянзабезпечує надійнийТрансформатор струму нульової послідовностіпризначений для виявлення залишкового струму та підтримки захисту від замикань на землю в системах розподілу електроенергії. Його структура з розділеним сердечником, стабільні магнітні характеристики та зручна установка роблять його придатним для захисту та моніторингу програм, де швидке виявлення несправностей і надійна робота є важливими.
Трансформатор струму нульової послідовності — це спеціальний трансформатор струму, який використовується для виявлення залишкового струму або струму нульової послідовності, викликаного дисбалансом струму та замиканнями на землю. На відміну від звичайних трансформаторів струму, які в основному вимірюють індивідуальні фазні струми, цей пристрій контролює сукупний струм, що проходить через сердечник трансформатора. За нормальних умов експлуатації векторна сума контрольованих струмів близька до нуля. Коли відбувається замикання на землю або шлях витоку, баланс змінюється та виявляється залишковий струм. Потім цей сигнал може бути передано на реле захисту для ініціювання відповідної захисної дії.
Для промислових розподільних мереж, підстанцій, вузлів розподільних пристроїв і проектів модернізації вибір правильного трансформатора вимагає уваги до конструкції сердечника, розміру отвору, ізоляції, методу встановлення, точності, сумісності реле та умов навколишнього середовища. Правильно підібраний трансформатор струму нульової послідовності може покращити моніторинг несправностей, одночасно допомагаючи системам захисту реагувати ефективніше.
Що таке трансформатор струму нульової послідовності?
Як працює трансформатор струму нульової послідовності?
Які ключові характеристики сучасного трансформатора струму нульової послідовності?
Де використовується трансформатор струму нульової послідовності?
Як вибрати правильний трансформатор?
Що слід враховувати під час встановлення?
Технічні характеристики продукту та рекомендації щодо вибору
Трансформатор струму нульової послідовності, який часто називають трансформатором струму балансу сердечника або трансформатором струму витоку, призначений для виявлення дисбалансу струму в електричному ланцюзі. Його основне застосування – визначення залишкового струму, пов’язаного з замиканнями на землю, проблемами ізоляції або шляхами витоку.
Концепція роботи відрізняється від концепції звичайного фазного трансформатора струму. Замість того, щоб вимірювати лише один провідник, провідники, що належать до захищеного контуру, проходять через магнітопровод. Коли струми, що протікають через провідники, збалансовані, їхні магнітні ефекти значною мірою компенсують один одного. Коли через несправність струм протікає непередбаченим шляхом, у сердечнику виникає залишкове магнітне поле, а вторинна обмотка видає відповідний сигнал.
Такий принцип роботи дозволяє трансформатору працювати спільно з реле захисту та іншим контрольним обладнанням. Тому для інженерів-електриків і системних інтеграторів пристрій служить важливим датчиком у загальній схемі захисту від замикань на землю.
Принцип роботи тісно пов'язаний із чинним законом Кірхгофа. У збалансованому трифазному колі векторна сума фазних струмів теоретично дорівнює нулю:
Ia + Ib + Ic = 0
Отже, магнітний потік, що створюється всередині сердечника, мінімізується, а вторинний вихід залишається дуже малим.
Коли відбувається замикання на землю, частина струму залишає призначене коло через непередбачений шлях. Тому поточний баланс порушується:
Ia + Ib + Ic ≠ 0
Результуючий залишковий струм створює магнітний потік в осерді. Потім вторинна обмотка генерує електричний сигнал, який може бути виявлено реле захисту.
Типову послідовність захисту можна підсумувати таким чином:
Цей процес дозволяє системі захисту визначати ненормальний залишковий струм, не покладаючись виключно на вимірювання окремих фазних трансформаторів струму.

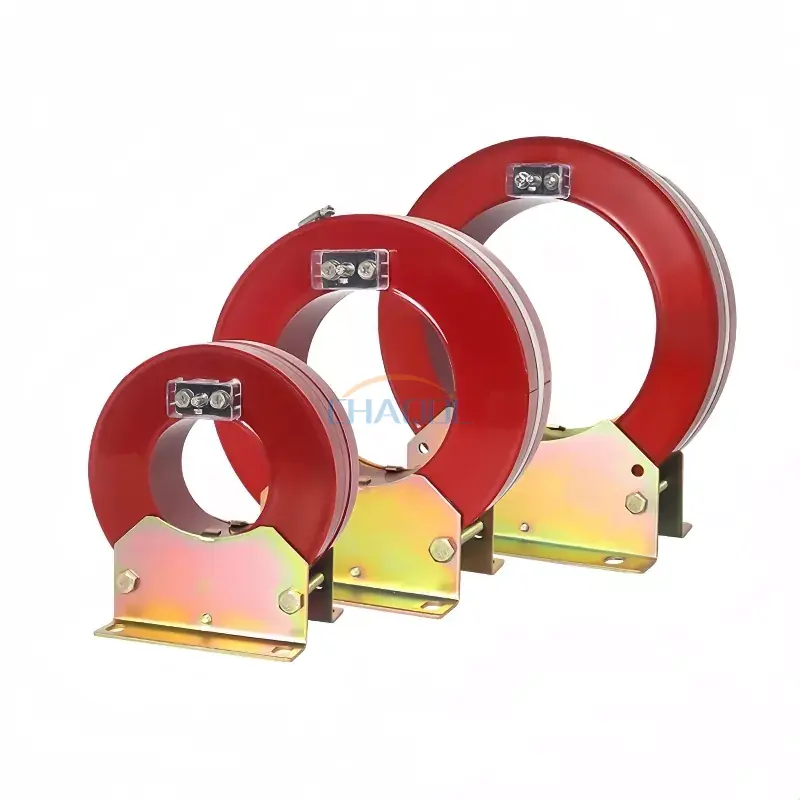

Для промислового електричного застосування механічна конструкція та електромагнітні характеристики однаково важливі. У серії LXK від Anqiang Power використовується конструкція з розділеним сердечником із вакуумним литтям з епоксидної смоли, що дозволяє встановлювати трансформатор навколо існуючих первинних кабелів без необхідності видалення кабелю. Це може бути особливо цінним для проектів модернізації та технічного обслуговування, де мінімізація часу простою є пріоритетом.
При оцінці цього типу трансформатора слід враховувати кілька характеристик:
Ці характеристики роблять конструкції з роздільним сердечником особливо практичними при модернізації існуючої електричної інфраструктури без значних модифікацій первинного контуру.
Трансформатор струму нульової послідовності можна інтегрувати в широкий спектр систем розподілу електроенергії та захисту. Його головна роль полягає в наданні інформації про залишковий струм для захисту або моніторингу.
Типові програми включають:
Наприклад, у розподільній шафі трансформатор може контролювати провідники, що живлять нижчу ланцюг. Якщо погіршення ізоляції спричиняє течію струму до землі, результуючий залишковий струм можна виявити та передати на захисне реле. Тоді реле може визначити, чи вимагає виміряний стан розрив ланцюга.
Цей підхід є цінним, оскільки раннє виявлення ненормальних умов струму може допомогти зменшити ризик пошкодження обладнання, тривалого простою та інцидентів з електробезпекою.
Вибір трансформатора струму нульової послідовності не повинен ґрунтуватися лише на розмірі апертури. Інженери повинні разом оцінити електричну систему, середовище встановлення, реле захисту та механічне розташування.
| Фактор відбору | Що слід враховувати | Чому це важливо |
|---|---|---|
| Основна діафрагма | Зіставте внутрішній діаметр із розташуванням кабелю чи провідника | Забезпечує практичну установку та достатній зазор |
| Напруга системи | Перевірте сумісність з електричною системою | Підтримує належну ізоляцію та безпечну експлуатацію |
| Залишковий струм | Визначте очікувану дальність виявлення | Допомагає забезпечити відповідну чутливість захисту |
| Релейна сумісність | Перевірте вимоги до вторинного виходу та реле | Гарантує, що система захисту може правильно інтерпретувати сигнал |
| Спосіб встановлення | Розглянемо твердотільну або розділену конструкцію | Моделі з роздільними ядрами є вигідними для модернізації |
| Екологічні умови | Температура, рівень забруднення, вологість і місце установки | Підтримує надійну тривалу роботу |
Для модернізації трансформатор з роздільним сердечником може запропонувати значну практичну перевагу, оскільки технічні спеціалісти зазвичай можуть встановити його навколо існуючої кабельної системи, а не повністю демонтувати первинний контур.
Правильне встановлення має важливе значення для надійного вимірювання залишкового струму. Провідник, що проходить через отвір трансформатора, повинен відповідати конструкції захисту, щоб трансформатор вимірював повне співвідношення струму захищеного кола.
Перед встановленням інженери повинні перевірити:
Для згаданої серії LXK заявлені нормальні умови експлуатації включають установку в приміщенні, температурний діапазон навколишнього середовища від -5°C до 40°C і середовище, яке не викликає корозії та має низький рівень забруднення. Перед встановленням інженери завжди повинні підтверджувати фактичні умови проекту відповідно до технічної документації вибраного продукту.
Серія LXK від Anqiang Power забезпечує кілька варіантів апертури для розміщення різних первинних кабелів. Доступні розміри коливаються приблизно від 80 мм до 300 мм, що дає інженерам можливість гнучкості під час інтеграції трансформатора в існуюче розподільне обладнання.
| Модель | Діафрагма D | Розмір E | Розмір L | Розмір L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| LXK-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| LXK-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| LXK-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| LXK-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| LXK-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| LXK-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| LXK-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| LXK-300 | Φ300 | 80 мм | 280 мм | 170 мм |
Для отримання детальної інформації про продукт інженери можуть переглянутиСторінка продукту Трансформатор струму нульової послідовностіі порівняйте доступні розміри апертури з фізичними вимогами установки.
Його основне призначення – виявлення залишкового струму або струму нульової послідовності, пов’язаного з замиканнями на землю та витоком струму. Вихід може бути підключений до реле захисту для моніторингу та ізоляції несправностей.
так Конструкція з розділеним сердечником є особливо вигідною для модернізації та технічного обслуговування, оскільки трансформатор можна зібрати навколо існуючого кабелю, не вимагаючи від’єднання первинного кабелю.
Звичайний трансформатор струму зазвичай вимірює струм в окремому провіднику, тоді як трансформатор нульової послідовності виявляє залишковий струм, що є результатом векторного співвідношення провідників, що проходять через його сердечник.
Типові області застосування включають розподільні шафи, підстанції, кільцеві головні блоки, системи захисту трансформаторів, вузли розподільних пристроїв і панелі захисту автоматичних вимикачів.
До важливих факторів належать отвір сердечника, вимоги до електричної системи, очікуваний залишковий струм, вторинний вихід, сумісність реле, вимоги до ізоляції, спосіб встановлення та умови навколишнього середовища.
Трансформатор струму нульової послідовності є критично важливим датчиком для сучасних систем виявлення замикань на землю та електричного захисту. Завдяки моніторингу залишкового струму, який утворюється при порушенні нормального балансу струму, він забезпечує реле захисту цінною інформацією для виявлення ненормальних робочих умов. Конструкція з розділеним сердечником додатково покращує гнучкість встановлення, особливо в проектах модернізації та технічного обслуговування.
Для проектів, які вимагають надійного визначення залишкового струму, Anqiang Power пропонує рішення серії LXK з різними розмірами апертур, вакуумним литтям з епоксидної смоли, холоднокатаними сердечниками з кремнієвої сталі та обмотками з безкисневої міді. Якщо ви обираєте відповідний трансформатор для розподільчої мережі, вузла розподільного пристрою або системи захисту,зв'яжіться з намищоб обговорити ваші технічні вимоги та знайти відповідне рішення трансформатора струму нульової послідовності для вашої програми.
