Зовнішній елегазовий вимикач 126 кВ

Зовнішній елегазовий вимикач на 126 кВ (модель LW36-126) — це високовольтний комутаційний пристрій класу передачі, призначений для підстанцій електромережі, систем електропередачі та великих промислових електричних мереж. Він широко використовується для керування, захисту та комутації струму навантаження, струму перевантаження та струму короткого замикання, а також може функціонувати як зв’язковий автоматичний вимикач у взаємопов’язаних системах живлення.

Цей зовнішній елегазовий вимикач на 126 кВ використовує газ гексафторид сірки (SF6) як дугогасне та ізоляційне середовище в поєднанні з одноколонковою конструкцією з одним розривом на полюс. Під час переривання принцип самостійного гасіння дуги генерує високошвидкісний потік газу всередині дугогасної камери для ефективного охолодження та гасіння дуги, забезпечуючи стабільну продуктивність відключення в умовах високої несправності.

LW36-126, оснащений механізмом приводу пружини двигуна з приводом CT і триступеневою механічною системою з’єднання, забезпечує точне перемикання, високу механічну надійність і відмінну довгострокову стабільність роботи в складних зовнішніх умовах.

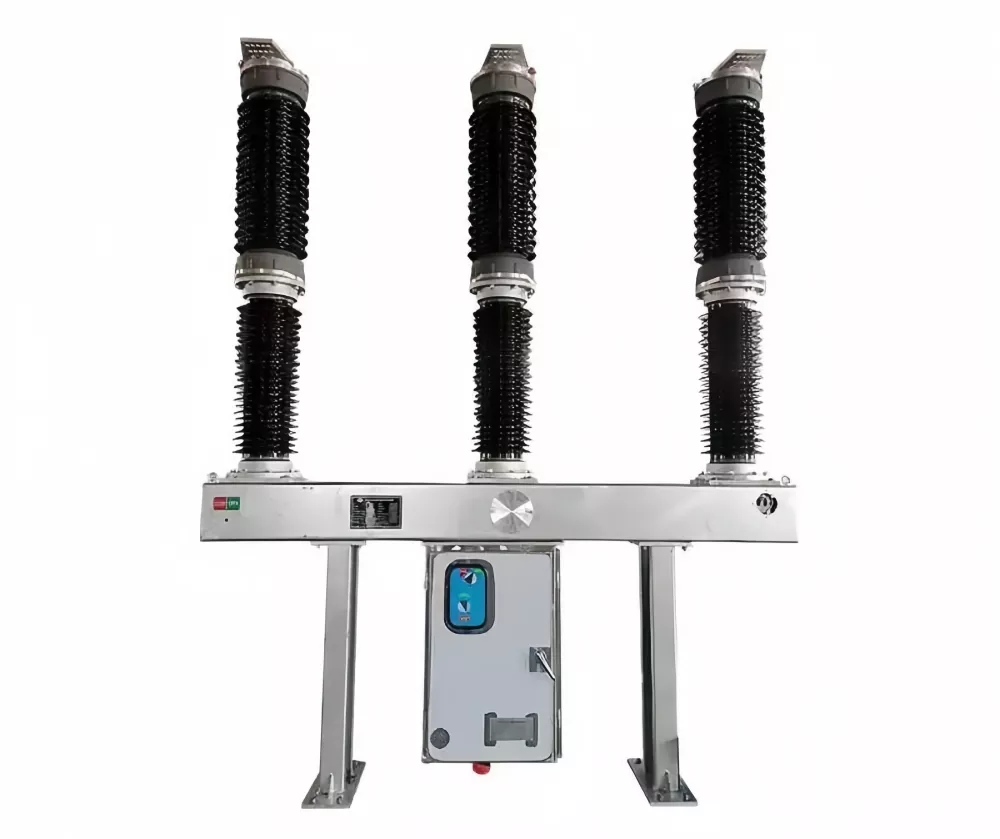

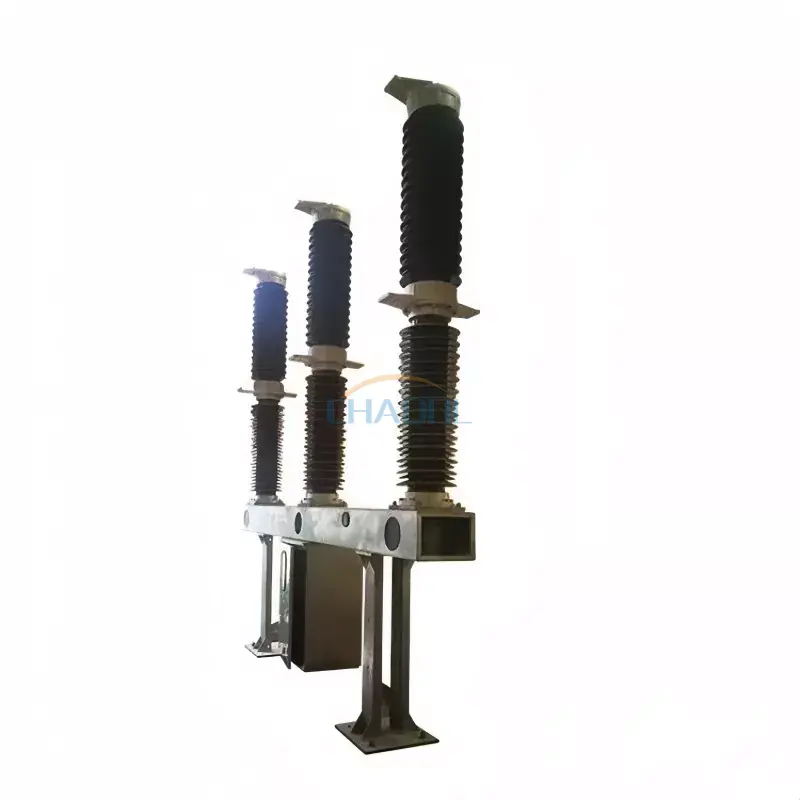

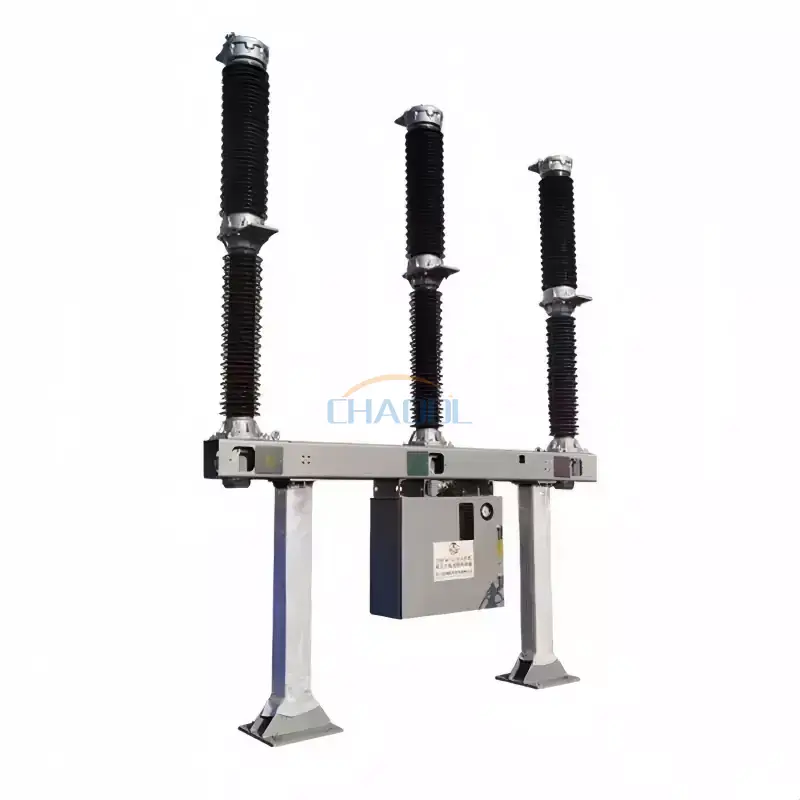

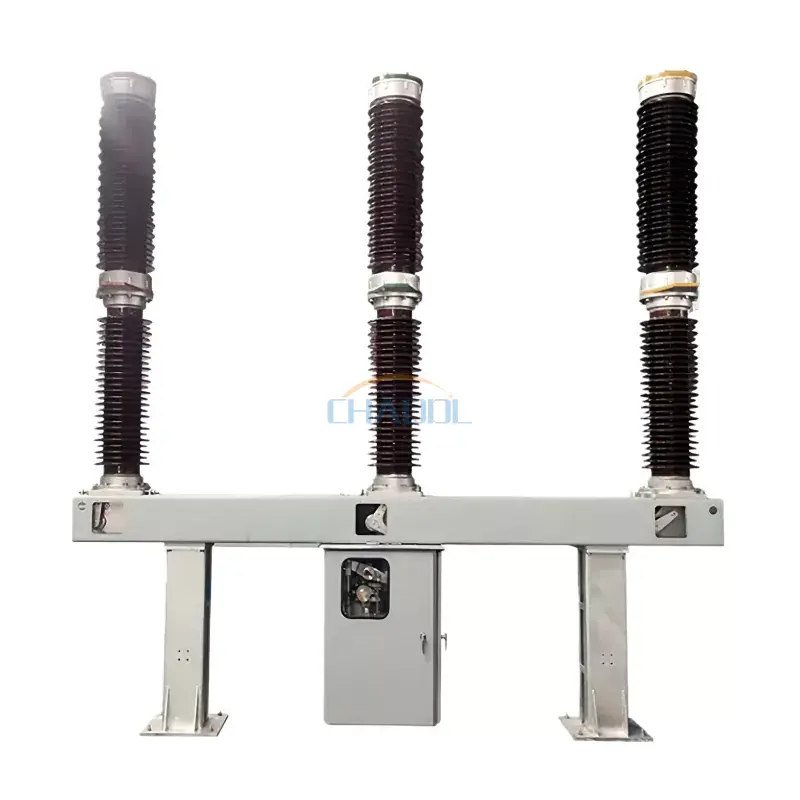

Зовнішній вигляд продукту

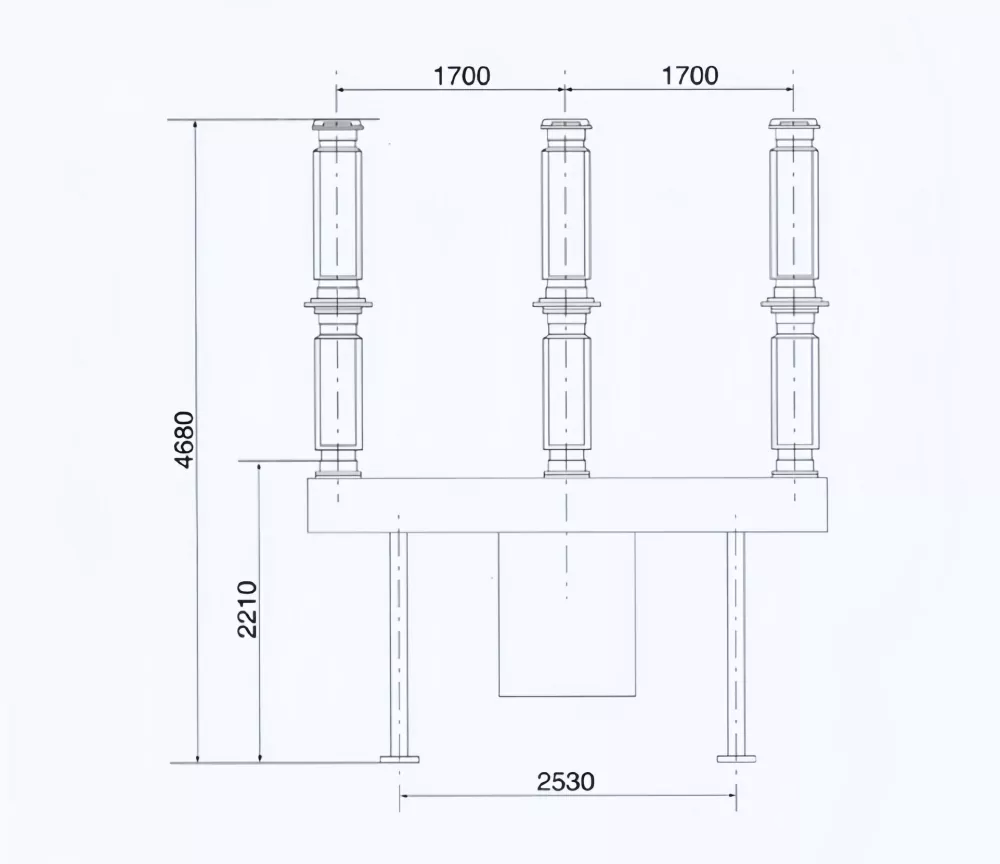

Діаграма розмірів виробу

Операційне середовище

• Висота установки: ≤ 3000 метрів над рівнем моря
• Температура навколишнього середовища: від -30°C до +40°C
• Максимальна швидкість вітру: ≤ 34 м/с
• Рівень забруднення: III клас (25 мм/кВ)

Технічні параметри

Особливості продукту

• Удосконалена газова ізоляція SF6 забезпечує чудове гасіння дуги та діелектричні характеристики.
• Конструкція опори з одним стовпчиком і одним розривом зменшує механічну складність і підвищує надійність.
• Висока відключаюча здатність до 40 кА для переривання несправностей на рівні передачі.
• Пружинний механізм приводу CT забезпечує стабільне та точне перемикання.
• Підходить для суворих зовнішніх умов із сильною стійкістю до забруднення, вітру та коливань температури.
• Тривалий механічний термін служби з низькими вимогами до обслуговування для операторів мережі.
• Сумісний із сучасними системами автоматизації та дистанційного керування підстанціями.

Структура продукту та принцип роботи

Зовнішній елегазовий вимикач на 126 кВ складається з заповненої елегазом дугогасної камери, вбудованого трансформатора струму, робочого механізму, ізоляційної опорної конструкції та сталевої системи корпусу. Газ SF6 діє як ізоляція та середовище для гасіння дуги, забезпечуючи високу діелектричну міцність і швидке відновлення після переривання.

Під час несправності робочий механізм змушує рухомий контакт від’єднатися, створюючи високошвидкісний потік елегазу всередині дугової камери. Цей повітряний потік швидко охолоджує та деіонізує дугу, забезпечуючи безпечне відключення струмів високої напруги. Триступенева механічна система зв'язку забезпечує синхронізовану роботу полюсів і високу стабільність розриву.

Додатки

• Підстанції електропередач високої напруги
• Системи взаємозв'язку електромереж
• Інженерні мережі передачі та розподілу
• Гідроелектростанції та теплові електростанції
• Промислові високовольтні системи живлення
• Масштабні інфраструктурні та енергетичні проекти
• Залізничні та транспортні енергосистеми

Часті запитання

Що таке aЗовнішній елегазовий вимикач 126 кВвикористовується для?

Використовується для припинення та контролю електричних струмів високої напруги в мережах електропередачі, забезпечення безпечної роботи підстанцій та енергосистем під час несправностей або перемикань.

Чому газ SF6 використовується в автоматичних вимикачах?

Газ SF6 має чудові ізоляційні та дугогасильні властивості, що дозволяє ефективно відключати струми пошкодження високої напруги, зберігаючи при цьому компактні розміри обладнання.

Чи підходить LW36-126 для зовнішньої установки?

так TheЗовнішній елегазовий вимикач 126 кВрозроблений спеціально для зовнішніх підстанцій і може надійно працювати в суворих умовах навколишнього середовища.

Які переваги перед традиційними автоматичними вимикачами?

Порівняно з масляними вимикачами, елегазові вимикачі пропонують вищу надійність, менше обслуговування, швидше гасіння дуги та кращу роботу в умовах високої напруги.
