Відмінність автоматичних вимикачів від роз’єднувачів

Автоматичні вимикачіі роз’єднувачі можуть переривати ланцюги. Залежно від кількості полюсів вони можуть працювати в однофазних або трифазних ланцюгах. Функція автоматичного вимикача полягає в захисті ланцюга та обладнання. Зазвичай він має функцію автоматичного відключення і може працювати з навантаженням. Тоді як роз’єднувач використовується лише для розриву ланцюга. Зазвичай він автоматично не відключає ланцюг і не може працювати з навантаженням. Ця стаття, поєднуючи функції та класифікації автоматичних вимикачів і роз’єднувачів, детально описує відмінності між ними.

Автоматичний вимикач низької напруги

1. Функція автоматичного вимикача

Захист від перевантаження: як тільки струм у колі перевищить номінальний струм протягом певного періоду часу, автоматичний вимикач автоматично відключить ланцюг. Наприклад, якщо до розетки підключено занадто багато потужних електричних приладів і струм перевантажується, автоматичний вимикач спрацює, щоб запобігти пошкодженню ланцюга через перегрів і навіть щоб уникнути пожежі.

2. Захист від короткого замикання: якщо в ланцюзі виникає коротке замикання, тобто струм раптово стає надзвичайно високим, автоматичний вимикач може швидко розірвати ланцюг. Це запобігає величезному струму, який створюється коротким замиканням, від спричинення катастрофічного пошкодження проводів, електричного обладнання тощо.

3. Захист від зниженої напруги (доступний у деяких автоматичних вимикачах): коли напруга мережі падає нижче нормальної робочої напруги до певної міри, автоматичний вимикач може автоматично відключити ланцюг, щоб захистити електричне обладнання від пошкодження низькою напругою. Після того, як напруга мережі повернеться до нормального значення, деякі автоматичні вимикачі потребують ручного скидання, перш ніж їх можна буде повторно подати, тоді як інші можуть автоматично повторно закритися.

Автоматичний вимикач низької напруги

II. Функції автоматичного вимикача

Ізоляційне джерело живлення: Основною функцією розділювача є надійне відокремлення електричного обладнання, яке потребує обслуговування, від живлення під напругою, забезпечуючи безпеку обслуговуючого персоналу. Наприклад, при проведенні технічного обслуговування електрообладнання певної лінії на підстанції, за допомогою перемикача, можна створити чітку точку розриву між обладнанням і джерелом живлення, запобігаючи раптовому подачі електроенергії від заподіяння шкоди обслуговуючому персоналу.

2. Операція перемикання: у системі подвійної шини або іншій системі електропроводки роздільник використовується для зміни режиму підключення ланцюга, що дозволяє перемикати обладнання або лінії з одного комплекту шин на інший, забезпечуючи тим самим гнучке налаштування режиму роботи енергосистеми. Однак під час операції перемикання ізолювальний вимикач зазвичай використовується в поєднанні з такими пристроями, як автоматичні вимикачі.

3. Експлуатація ланцюгів малого струму: ізолювальний вимикач може розмикати та замикати несправні трансформатори напруги та грозорозрядники, шини, ємнісний струм обладнання, безпосередньо підключеного до шини, а також рубильник заземлення в нейтральній точці трансформатора тощо, які є ланцюгами малого струму.

Електричний низьковольтний вимикач

III. Автоматичні вимикачі класифікуються за способом відключення

Тепловий вимикач: він в основному використовує принцип, згідно з яким біметалева стрічка згинається при нагріванні. Коли струм перевантажується, біметалева стрічка згинається через тепло, яке виділяється струмом, запускаючи механізм відключення, щоб розірвати ланцюг. Час дії цього автоматичного вимикача пов'язаний з величиною струму перевантаження; чим більший струм перевантаження, тим коротший час дії.

2. Електромагнітний вимикач: заснований на принципі електромагнітної індукції. Коли в ланцюзі виникає коротке замикання, раптовий великий струм створює потужну електромагнітну силу, що змушує механізм відключення спрацьовувати та швидко відключати ланцюг. Він надзвичайно чутливий до струмів короткого замикання.

3. Електронний вимикач: він визначає величину струму та змінює її через електронні компоненти. Він може точніше реалізувати такі функції захисту, як перевантаження та коротке замикання, а деякі електронні вимикачі також мають функції дистанційного керування та зв’язку, що робить його відносно просунутим типом автоматичного вимикача.

Вимикач низької напруги

IV. Класифікація вимикачів за місцем установки

Внутрішній вимикач: зазвичай встановлюється в розподільчій кімнаті або в інших приміщеннях усередині будівель, він використовується для ізоляції роботи внутрішнього електричного обладнання. Його структура відносно компактна, а об’єм невеликий, оскільки умови внутрішнього середовища відносно стабільні.

2. Зовнішні роз’єднувачі: встановлені на відкритих підстанціях, лініях електропередач та в інших місцях, вони повинні витримувати різні складні погодні умови. Їх структура є відносно міцною та має відмінні водонепроникні, вітрозахисні та корозійні властивості.

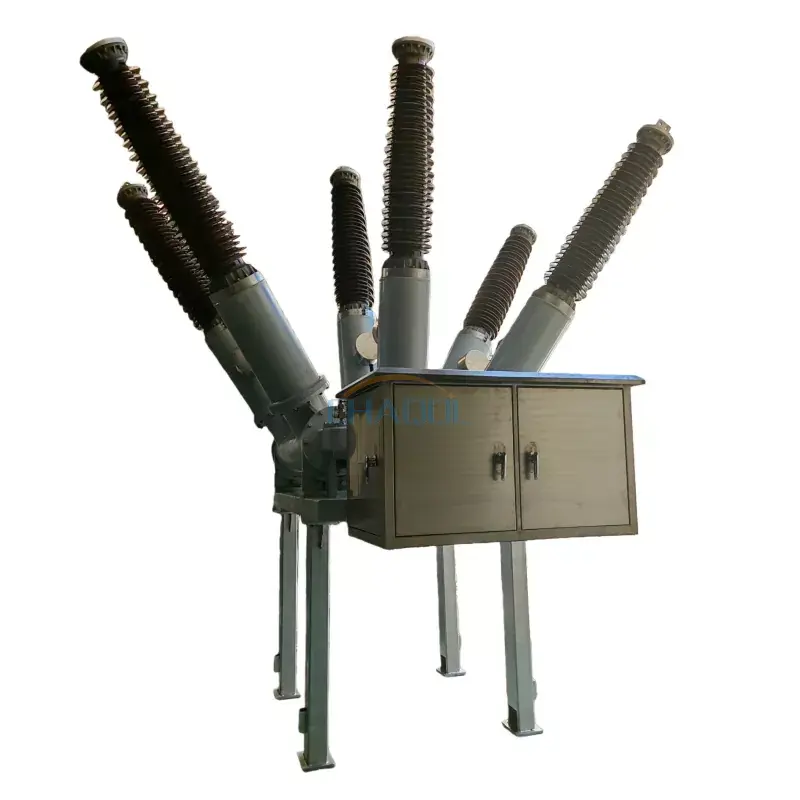

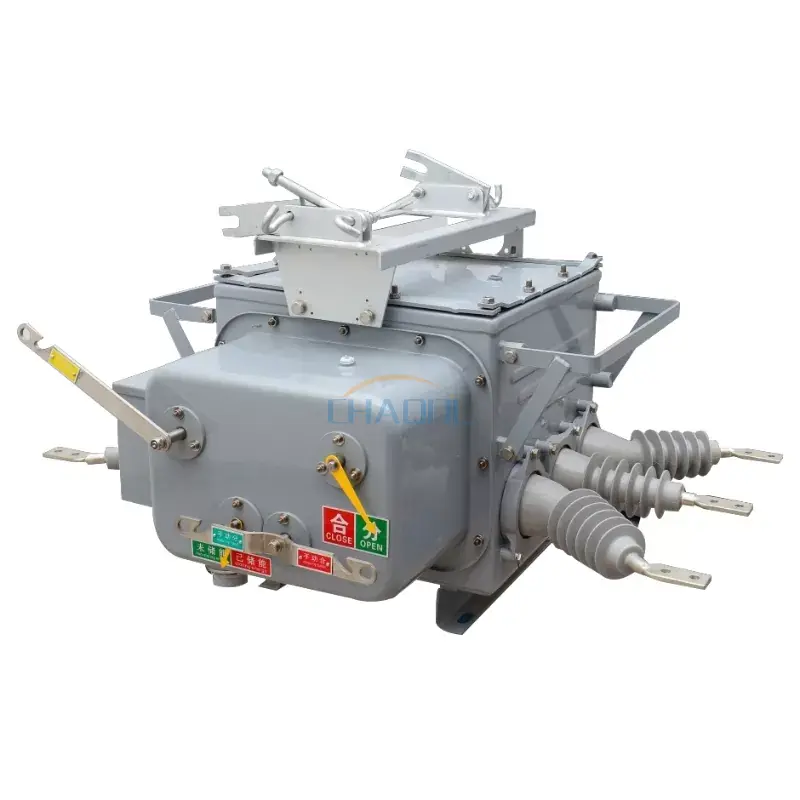

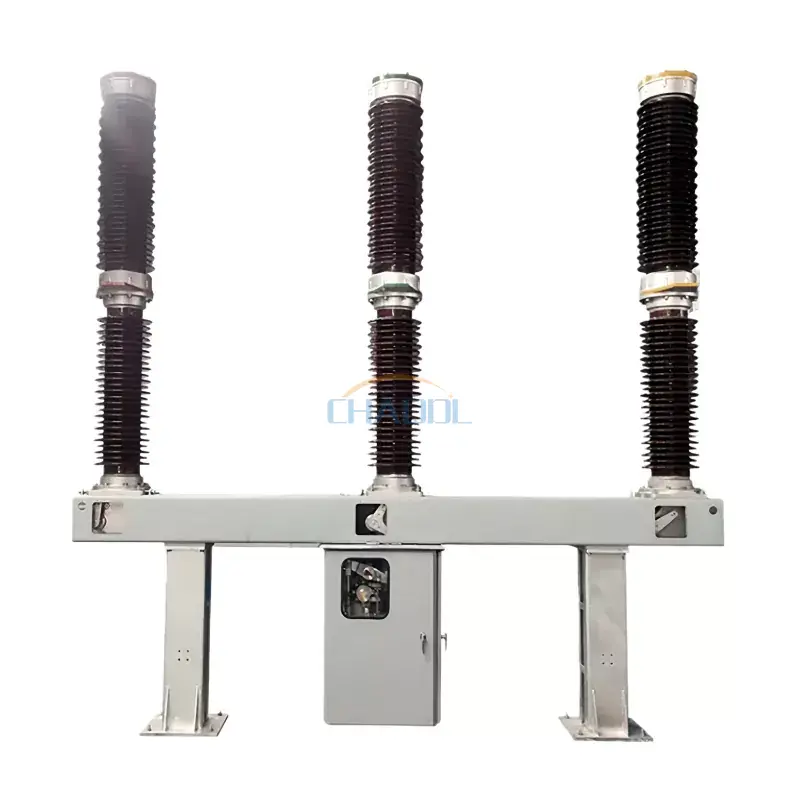

Вимикач високої напруги

V. Класифікація вимикачів за приводом

Ручний вимикач: для відкривання та закривання потрібно вручну керувати рукояткою. Операція проста і безпосередня, з низькою вартістю. Зазвичай він використовується в ситуаціях з нижчими рівнями напруги та менш частими операціями.

2. Електричний ізоляційний вимикач: дії відкривання та закривання досягаються за допомогою електричного робочого механізму. Цей тип роз’єднувача забезпечує дистанційне керування, сприяючи централізованому контролю та автоматизованим операціям на великих підстанціях та інших подібних об’єктах. Однак він має відносно більш високу вартість і більш складну структуру.
