Зовнішній автоматичний вимикач на 12 кВ

Model:ZW20-12F

Anqiang Power є китайським виробником автоматичних вимикачів 12 кВ для зовнішнього монтажу. Це обладнання для розподілу електроенергії, встановлене на опорі, має номінальну напругу 12 кВ і працює від трифазного змінного струму 50 Гц. Він має чудові можливості повторного вмикання при використанні з контролером, що відповідає вимогам систем автоматизації розподілу. Він в основному використовується для вмикання та вимикання струмів навантаження та струмів короткого замикання в системах живлення 10 кВ, а також використовується на підстанціях та в системах розподілу промислових і гірничих підприємств.

Надіслати запит

Опис продукту

Сила Аньцянпредставляє серію ZW20-12F, наступне поколінняЗовнішній автоматичний вимикач на 12 кВпризначений для трифазних мереж змінного струму 50 Гц. Розроблений із застосуванням передової технології вакуумного відключення та герметичного корпусу з елегазом SF6 (конструкція з нульовим тиском), цей вимикач бездоганно поєднує функції вакуумного вимикача, повторного вмикання та секціонатора. Незалежно від того, чи керуєте ви мережею електрифікації в сільській місцевості, системою розподілу промислових парків або проектом автоматизації інтелектуальної мережі, ZW20-12F забезпечує надійний захист від несправностей і можливості дистанційного керування.

ZW20-12F проти традиційного зовнішнього молота

Зовнішній вимикач ZW20-12F

Удосконалена конструкція на стовпі

✓ Нульовий манометричний тиск газу SF6– Безпечний і екологічний
✓ Авіаційний роз'єм для вторинної проводки– Легка інтеграція контролера
✓ Герметична конструкція, що не потребує обслуговування
✓ Створено для систем автоматизації розподілу (DA).

Традиційний брейкер

Звичайний масло/елегаз

✓ Потребує періодичного обслуговування
✓ Робота з підвищеним тиском газу
✓ Громіздка проводка управління
✓ Обмежена функція повторного вмикання

📍 Посібник із застосування та вибору: реальні сценарії

✅ Сценарій 1: мережа сільської електрифікації 10 кВ (повітряні лінії)
використанняZW20-12Fяк основний пристрій захисту на відгалуженнях. Завдяки автоматичному контролеру повторного вмикання він усуває тимчасові несправності та скорочує час простою. Авіаційний роз'єм спрощує польову проводку.

✅ Сценарій 2: Система розподілу в індустріальному парку
ZW20-12F витримує струм навантаження 630/1000 А та вимикає короткі замикання до 25 кА. Його конструкція, що не потребує обслуговування, знижує експлуатаційні витрати на розподіл електроенергії.

✅ Сценарій 3: Автоматизація Smart Grid (Автоматизація подачі)
У поєднанні з контролером автоматизації фідера ZW20-12F підтримує дистанційний моніторинг, усунення несправностей і відновлення обслуговування — ідеально підходить для сучасних проектів автоматизації розподілу.

📋 Технічні характеристики – Типове випробування (GB/T 1984 / IEC 62271-100)

Демонструвати	Значення параметра
Номінальна напруга	12кВ
Номінальна частота	50 Гц
Номінальний струм	630/1000 А
Номінальний струм відключення короткого замикання	20/25 кА
Номінальний піковий струм	50/63 кА
Номінальний короткочасний струм	20/25 кА
Номінальний струм включення короткого замикання	50/63 кА
Номінальна робоча послідовність	Відкрити - 0,3 секунди - Закрити - 180 секунд - Відкрити - Закрити
Механічне життя	10 000 разів
Номінальний струм циклів відключення	10 000 разів
Номінальна вимикаюча здатність при короткому замиканні	30 разів
Номінальний тиск газу SF6	0 МПа

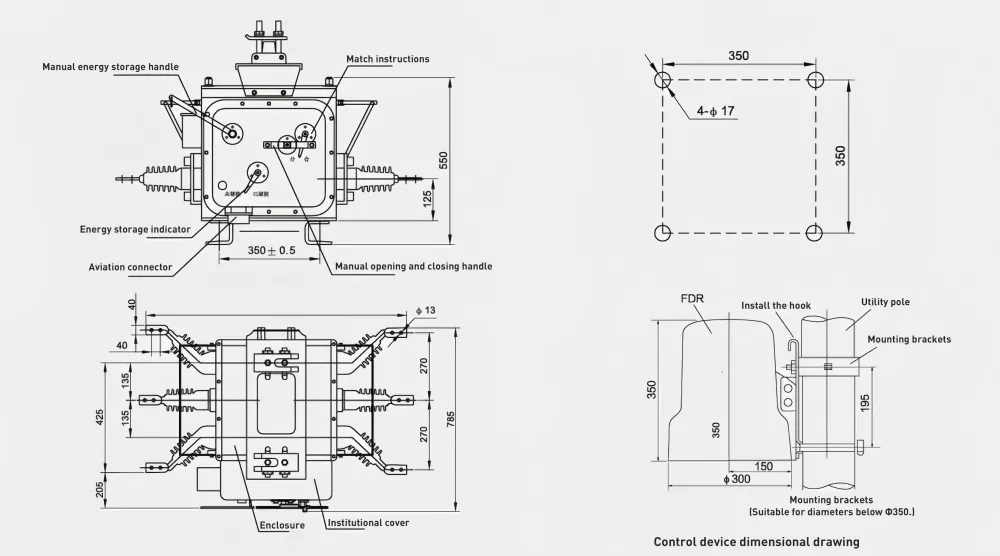

📐 Розміри продукту та розподіл компонентів

ZW20-12F outdoor pole mounted circuit breaker dimensions

Механічна схема ZW20-12F– 1. Вакуумний переривник, 2. Пружинний механізм приводу, 3. Трансформатори струму, 4. Герметичний корпус SF6, 5. Авіаційний роз’єм (вторинний контроль), 6. Рукоятка ручного керування, 7. Клема заземлення, 8. Кронштейн для кріплення на стовп, 9. Дугогасильна камера.

ZW20-12F має aкомпактна, легка конструкціяякий кріпиться безпосередньо на бетонні стовпи. Theавіаційний роз'ємспрощує польову проводку між вимикачем та інтелектуальним контролером, значно скорочуючи час встановлення порівняно з традиційними клемними блоками.

🏭 Чому Anqiang Power? – Ваш надійний партнер для зовнішніх автоматичних вимикачів

Безпосередньо на заводі– Без посередників, краща ціна та термін виконання (15-25 днів).
Типове випробування– GB/T 1984, IEC 62271-100, повністю сертифікований.
Налаштування готове– Інтеграція контролера, спеціальні значення струму, бренд OEM.
Глобальні посилання– Постачається до Південно-Східної Азії, Близького Сходу, Африки, Південної Америки.

📌 Реальні посилання на проект:

✅ Індонезія– Більше 500 одиниць ZW20-12F, задіяних у проекті електрифікації сільської місцевості на Яві та Суматрі (2023–2025).

✅ Філіппіни– 300 комплектів ZW20-12F з контролерами автоматичного повторного вмикання, поставлених до NGCP для модернізації системи автоматизації фідерів 10 кВ.

Часті запитання

Q1: Яка різниця між ZW20-12F і традиційними вуличними вимикачами?
A: ZW20-12F має конструкцію нульового тиску газу SF6 (безпечну та екологічну), авіаційний роз’єм для легкої інтеграції контролера та герметичну структуру, що не потребує обслуговування. Традиційні вимикачі вимагають періодичного обслуговування та мають складнішу проводку.

Q2: Чи можна використовувати цей вимикач з контролером автоматичного повторного вмикання?
A: Так. ZW20-12F призначений для автоматизації розподілу. У поєднанні з контролером повторного вмикання він підтримує автоматичне усунення несправностей і кілька послідовностей повторного вмикання (Відкрити - 0,3 с - Закрити - 180 с - Відкрити - Закрити).

Q3: Який механічний термін служби ZW20-12F?
A: 10 000 механічних операцій за нормальних умов експлуатації завдяки міцному пружинному робочому механізму та герметичному вакуумному переривнику.

Q4: Чи не вимагає обслуговування вимикач? Що це означає?
A: Так. Газ SF6 закритий при нульовому манометричному тиску, усуваючи потребу в періодичному доповненні газом. Вакуумний переривник не вимагає обслуговування контактів. Це істотно знижує експлуатаційні витрати.

Q5: Ви надаєте послуги OEM/ODM?
A: Абсолютно. Ми пропонуємо спеціальне брендування, конкретні конфігурації рейтингу струму та інтеграцію контролера. Попередні зразки доступні з терміном виконання 7-10 днів.
