Елегазовий вимикач бака 66 кВ

Елегазовий вимикач бакового типу 66 кВ (модель: LW36-66) — це високовольтний зовнішній автоматичний вимикач, розроблений для систем передачі та розподілу електроенергії 66 кВ з номінальною частотою змінного струму 50 Гц. Завдяки використанню елегазу як ізоляційного та дугогасного середовища, він забезпечує надійне перемикання, переривання збоїв і захист для підстанцій, комунальних електромереж, промислових об’єктів і проектів з відновлюваної енергетики. Автоматичний вимикач також можна використовувати як шинний вимикач і для комутації батарей конденсаторів.

Розроблений з компактною конструкцією живого бака, LW36-66 мінімізує простір для установки, забезпечуючи при цьому видатну електричну продуктивність і тривалу експлуатаційну надійність. Удосконалений пружинний робочий механізм, низький рівень витоку елегазу та простий в обслуговуванні дизайн роблять його ідеальним рішенням для сучасних високовольтних мереж електропередачі, які потребують безпечної, ефективної та стабільної роботи.

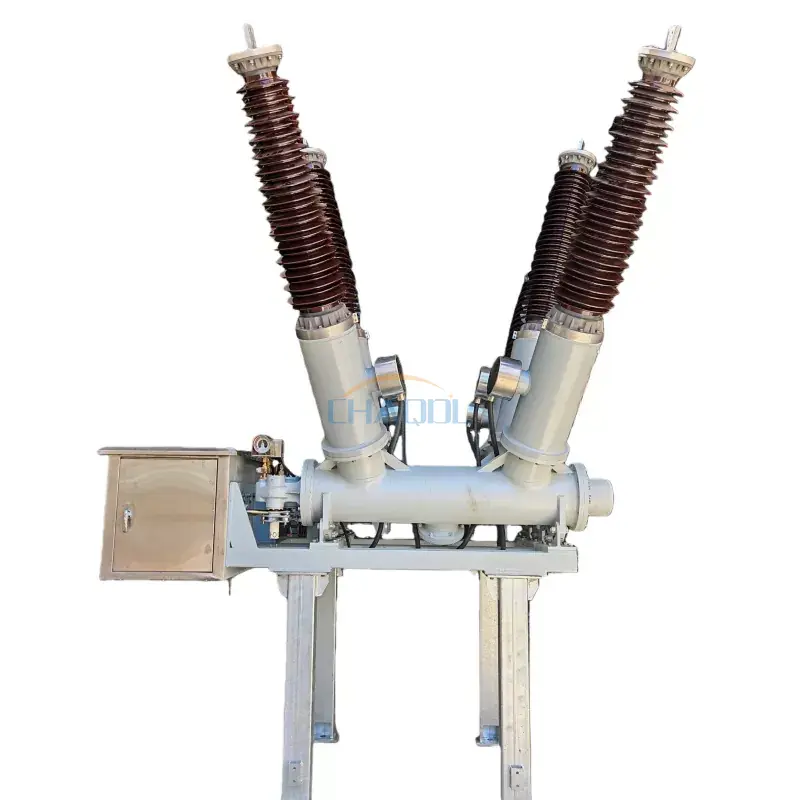

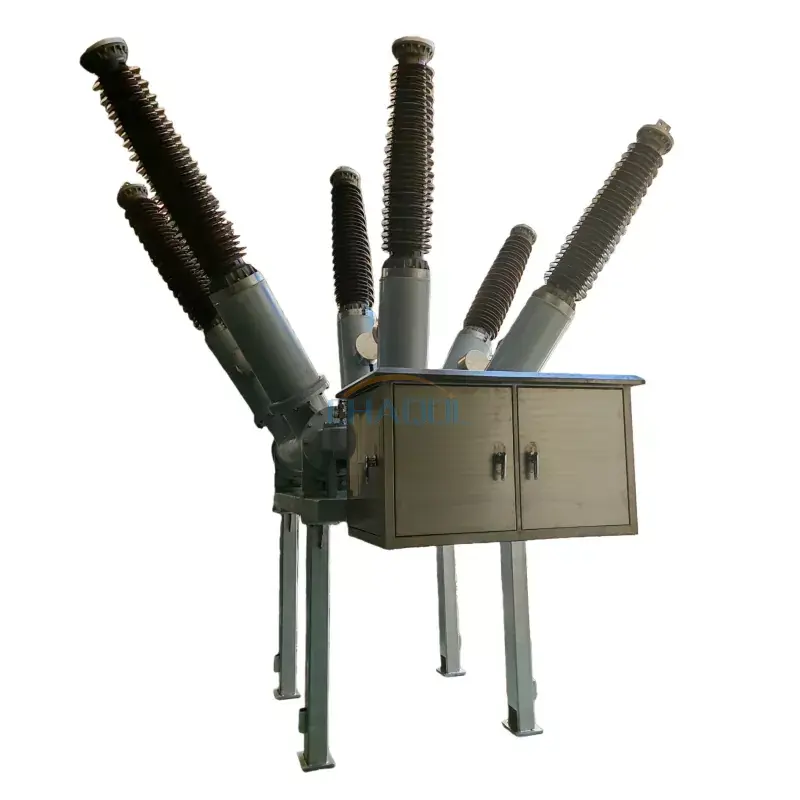

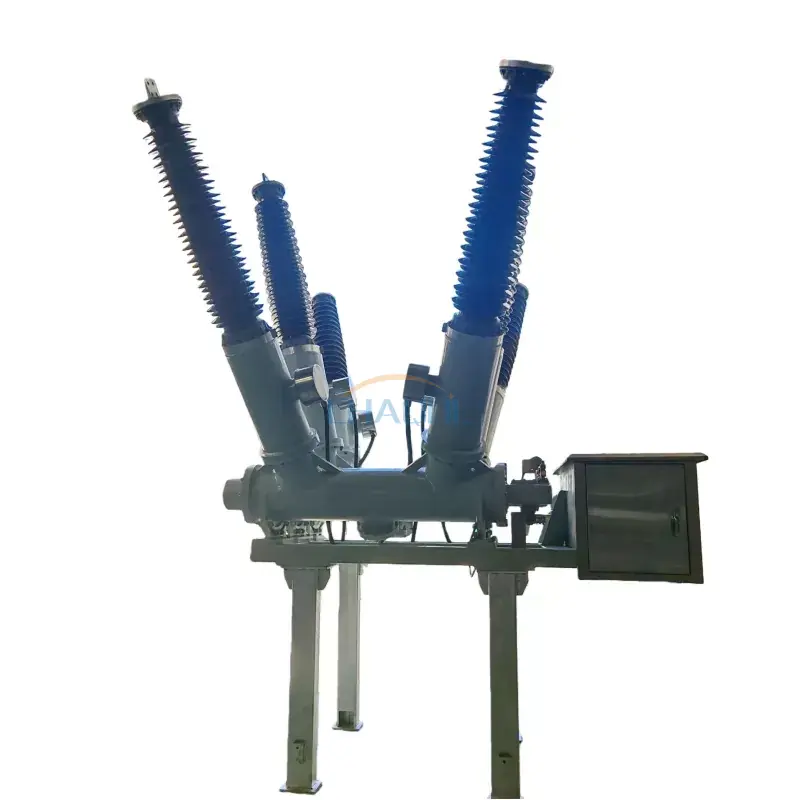

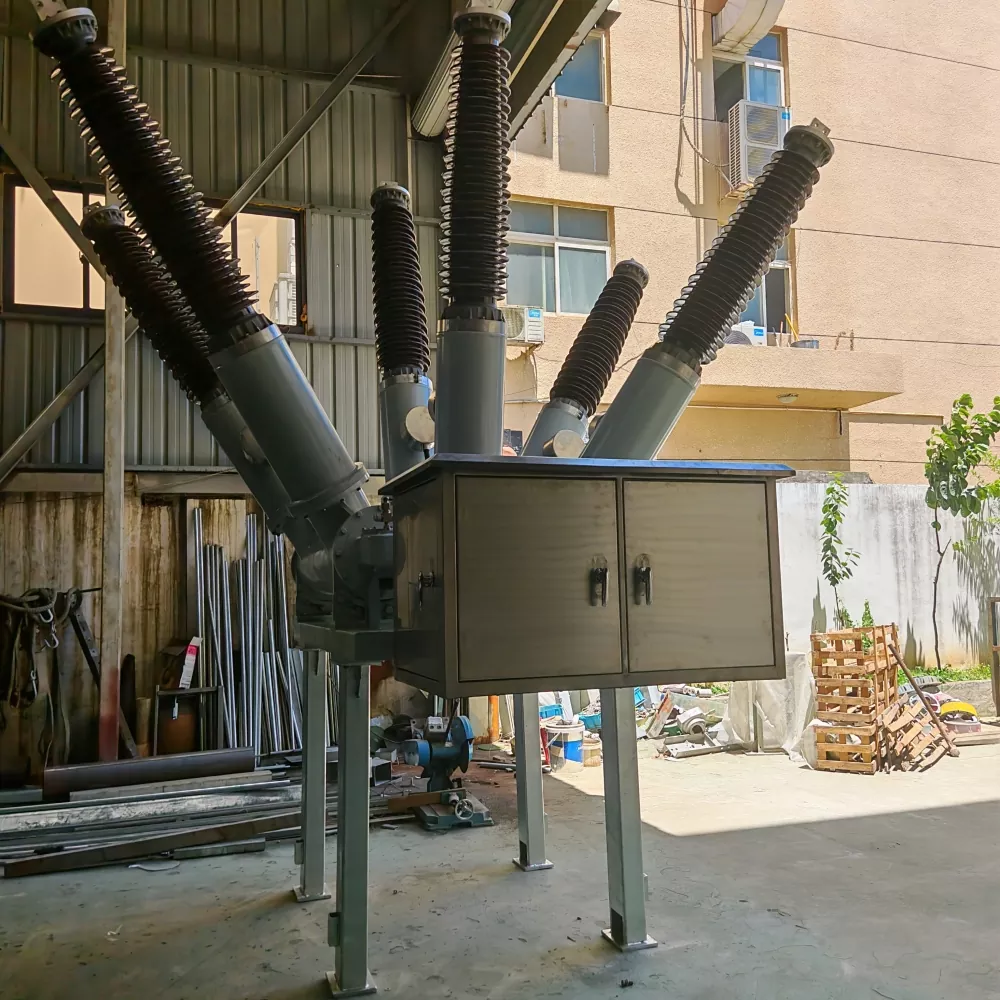

Фактичне фото продукту

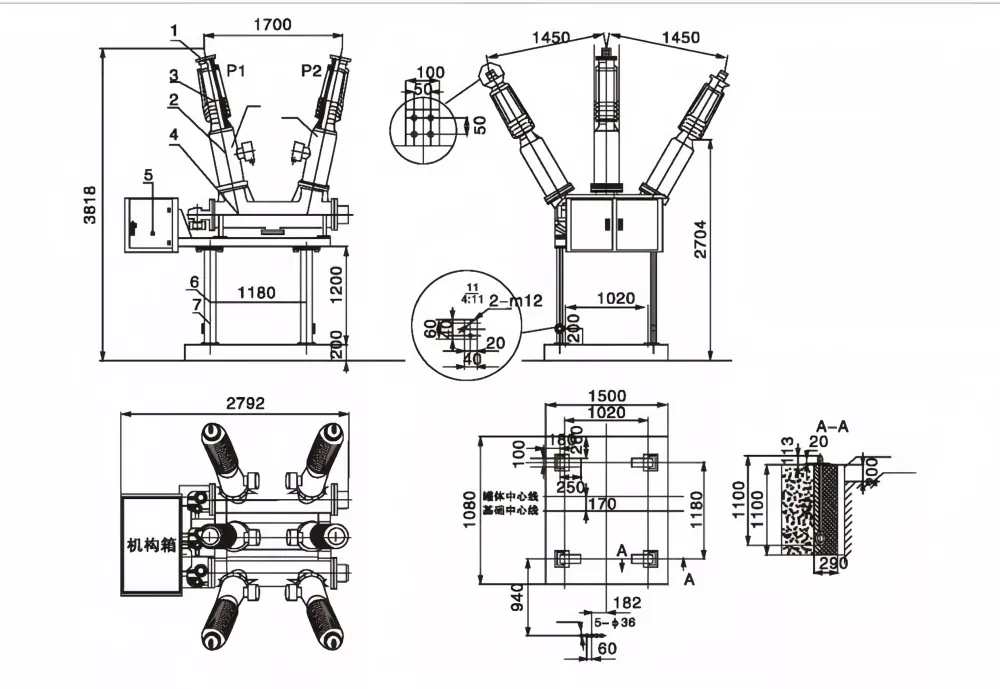

Діаграма розмірів виробу

Основна структура

• Посріблена алюмінієва однофазна клема для відмінної електропровідності.
• Високоміцна порцелянова вихідна втулка з чудовою ізоляцією.
• Вбудований трансформатор струму (CT) для захисту та вимірювання.
• Встановлена ​​на підлозі дугогасна камера SF6 з високою здатністю переривання.
• Шафа механізму, що об’єднує пружинний механізм керування та вторинні компоненти керування.
• Надміцна опора з оцинкованої швелерної сталі для стабільної установки.
• Кілька клем заземлення для підвищення безпеки експлуатації.

Особливості продукту

• Номінальний струм до3150A, підходить для додатків трансмісії з великим навантаженням.
• Удосконалена технологія газової ізоляції SF6 забезпечує чудову діелектричну міцність і надійне гасіння дуги.
• Довгий електричний ресурс із можливістю переривання несправності 31,5 кА та до 10 000 механічних операцій.
• Річний рівень витоку елегазу нижче 0,5%, що зменшує потреби в технічному обслуговуванні та забезпечує довгострокову надійність ущільнення.
• TheЕлегазовий вимикач бака 66 кВпризначений для суворих зовнішніх умов, підтримує рівень забруднення IV і температуру навколишнього середовища від -40°C до +40°C.
• Компактна конструкція резервуарного типу зменшує простір для установки, покращуючи механічну стійкість.
• Підходить для віддаленого моніторингу, автоматизації підстанцій і сучасних інтелектуальних мереж.

Технічні характеристики

Технічні характеристики робочого механізму

Додатки

TheЕлегазовий вимикач бака 66 кВшироко використовується в системах передачі та розподілу електроенергії високої напруги, де важливі надійне перемикання та захист.

• Підстанції 66кВ
• Інженерні мережі передачі та розподілу
• Електростанції
• Інтеграція в мережу відновлюваних джерел енергії
• Промислові системи розподілу електроенергії
• Перемикання батареї конденсаторів
• Захист шини та фідера
• Проекти автоматизації Smart Grid і підстанцій

Принцип роботи

Елегазовий вимикач бакового типу 66 кВ використовує газ гексафторид сірки (SF6) як ізоляційне та дугогасне середовище. Коли під час перемикання контакти роз’єднуються, виникає електрична дуга. Елегаз під високим тиском швидко охолоджує та деіонізує дугу, дозволяючи безпечно та ефективно перервати струм пошкодження. Пружинний механізм приводу з двигуном забезпечує швидке відкривання та закривання, забезпечуючи надійний захист електричних систем високої напруги.

Часті запитання

Для чого використовується елегазовий вимикач резервуарного типу на 66 кВ?

Він використовується для комутації, захисту та переривання несправностей у системах передачі та розподілу 66 кВ, допомагаючи підтримувати безпечну та надійну роботу підстанцій та електромереж.

У чому полягають переваги автоматичного вимикача елегазового резервуара?

Елегазові автоматичні вимикачі бакового типу забезпечують чудову ізоляцію, високу відключаючу здатність, компактну структуру, низькі вимоги до обслуговування та тривалий механічний термін служби.

Чи можна використовувати цей автоматичний вимикач для перемикання батарей конденсаторів?

так LW36-66 підходить для перемикання батареї конденсаторів, додатків зв'язку шини та захисту ліній електропередач високої напруги.

Чи підходить автоматичний вимикач для суворих зовнішніх умов?

так Він розроблений для надійної роботи в умовах IV рівня забруднення та температурі навколишнього середовища від -40°C до +40°C, що робить його придатним для вимогливої ​​зовнішньої установки.
