Однополюсний зовнішній автоматичний вимикач 33 кВ

TheОднополюсний зовнішній автоматичний вимикач 33 кВпризначений для надійної комутації та захисту в повітряних розподільних системах середньої напруги. Він широко використовується для переривання струму навантаження, струму пошкодження та короткого замикання в сучасних електромережах. Завдяки міцній зовнішній конструкції та оптимізованій ефективності гасіння дуги це обладнання забезпечує стабільну роботу навіть у суворих умовах навколишнього середовища.

Побудований з приводом постійного магніту та високоміцними ізоляційними компонентамиОднополюсний зовнішній автоматичний вимикач 33 кВзабезпечує швидку реакцію, тривалий термін служби та мінімальні вимоги до обслуговування, що робить його придатним для комунальних мереж, підстанцій та промислових систем розподілу електроенергії.

Особливості продукту

• Висока відключаюча здатність для розподільних мереж середньої напруги
• Компактна однополюсна конструкція, придатна для монтажу на стовпі
• Стабільні механічні характеристики з тривалим електричним терміном служби
• Сильний захист від забруднення та погодних умов для зовнішнього середовища
• Швидка робота з можливістю автоматичного повторного замикання

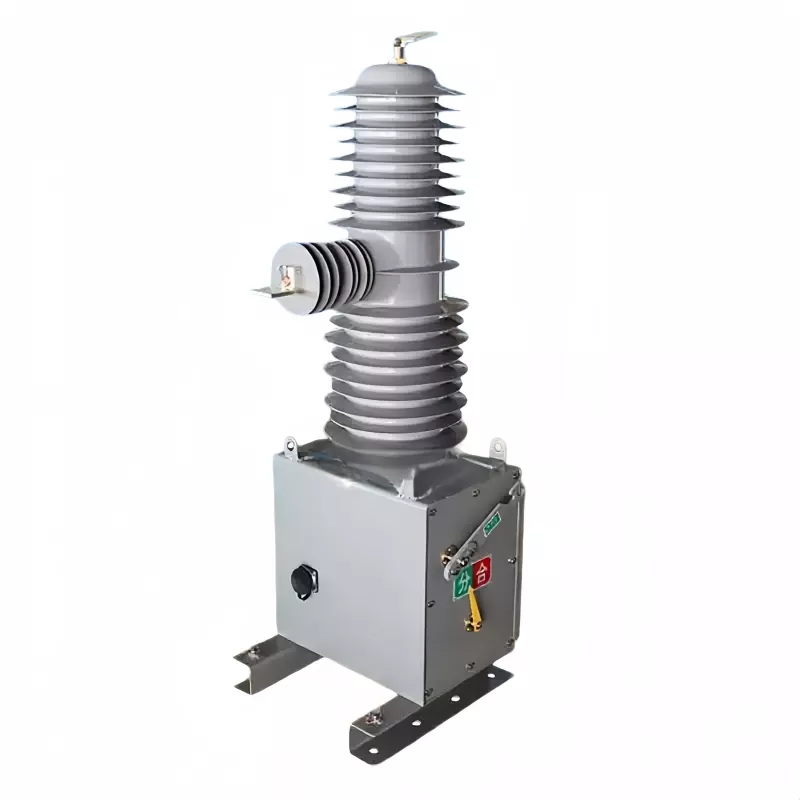

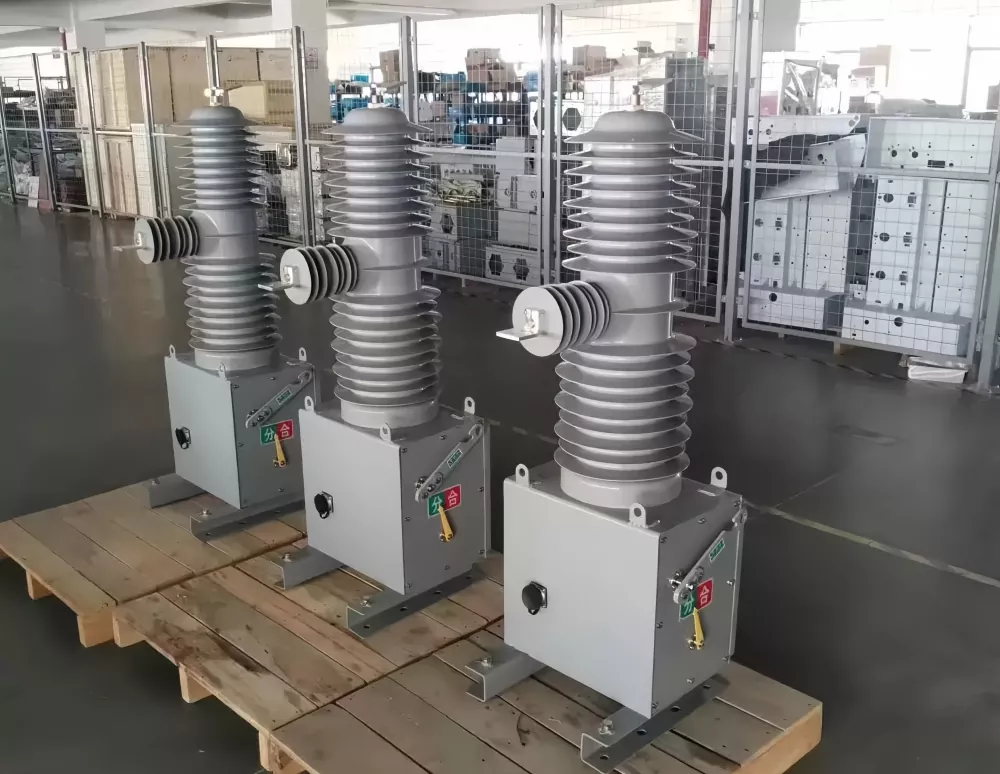

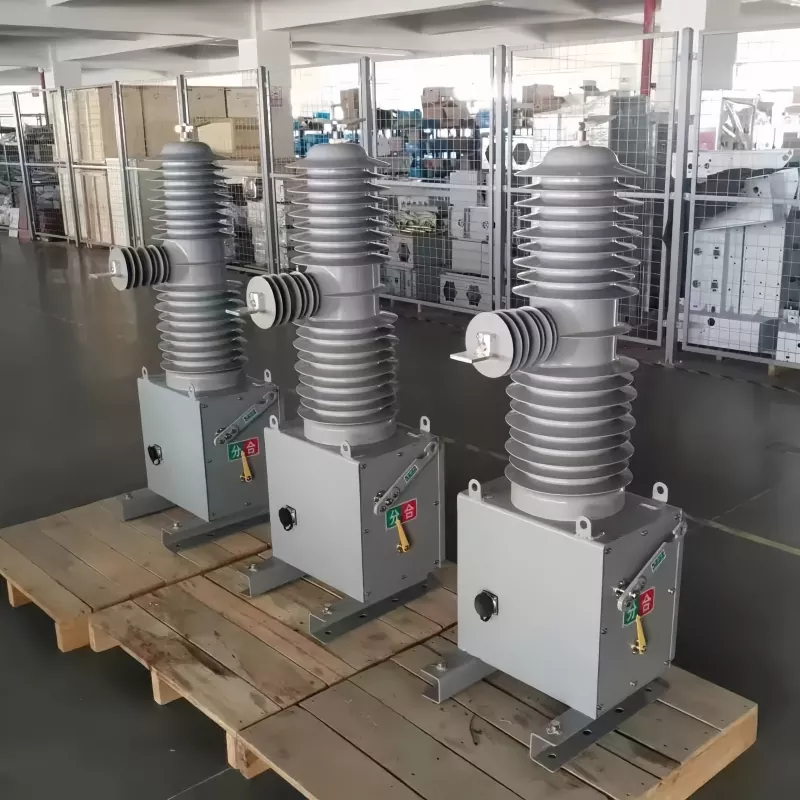

Фотографії продукту

Технічні характеристики

Основні технічні параметри автоматичних вимикачів

Основні механічні параметри автоматичних вимикачів

Посібник із встановлення та введення в експлуатацію

Правильна установкаОднополюсний зовнішній автоматичний вимикач 33 кВнеобхідний для забезпечення тривалої надійності та безпечної експлуатації. Пристрій слід встановити на стійкій опорній конструкції або сталевій рамі з правильним заземленням.

• Перед монтажем перевірте опір ізоляції
• Переконайтеся, що система заземлення надійно підключена
• Перевірте вирівнювання фаз і механічне з’єднання
• Виконайте ручні та електричні перевірки роботи перед подачею напруги
• Перевірте момент затягування всіх клемних з’єднань

Після монтажу слід провести перевірку перемикання холостого ходу, щоб переконатися в безперебійній роботі та правильній синхронізації механізму.

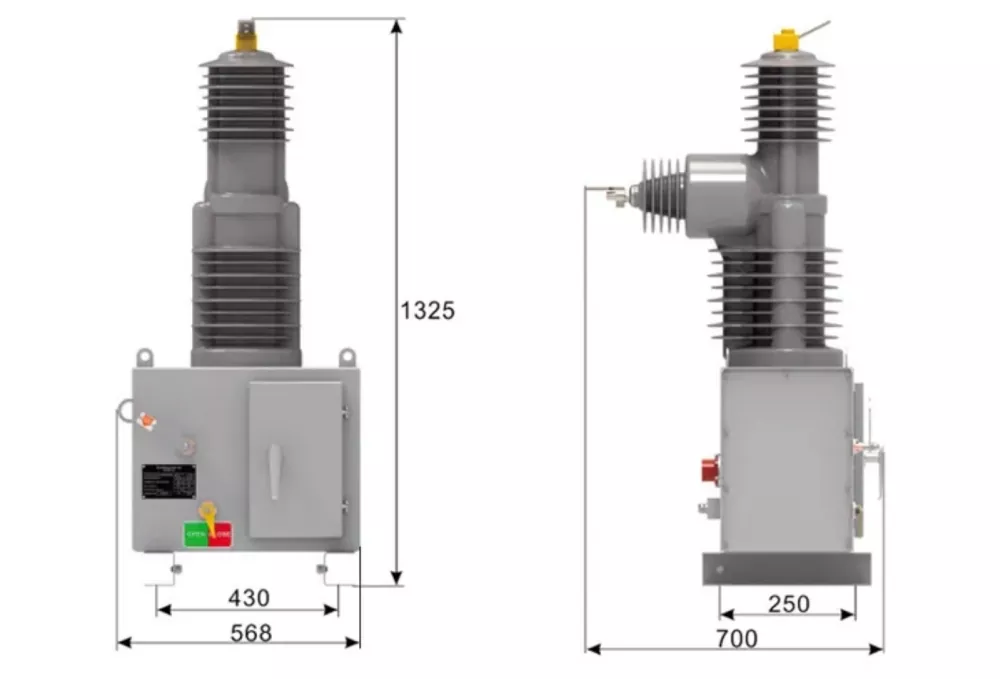

Зовнішній вигляд і монтажні розміри

Умови експлуатації

1. Температура навколишнього повітря: від -30°C до +60°C;

2. Висота: не перевищує 2000 метрів;

3. Швидкість вітру: не більше 34 м/с;

4. Вібрація або сейсмічна активність, що походить із-за меж розподільного обладнання та контрольного обладнання, є незначною;

5. Ступінь забруднення: IV рівень;

6. Температура зберігання: від -40°C до +85°C.

FAQ

Q1: Яка основна функція однополюсного зовнішнього автоматичного вимикача на 33 кВ?
A: Він використовується для переривання та ізоляції струмів замикання в повітряних розподільних системах середньої напруги, забезпечуючи безпечну роботу мережі та захист обладнання, розташованого нижче.

Q2: Чи може цей автоматичний вимикач працювати в суворих зовнішніх умовах?
A: Так, він розроблений для сильного забруднення, сильного вітру та значних коливань температури, що робить його придатним для тривалого використання поза приміщенням.

Q3: Чи потребує однополюсний зовнішній автоматичний вимикач на 33 кВ регулярного технічного обслуговування?
A: Конструкція не потребує обслуговування за нормальних умов експлуатації завдяки герметичному механізму та міцним компонентам.

Q4: Який тип методу встановлення рекомендується?
Відповідь: Для оптимальної безпеки та продуктивності рекомендується встановлення на стовпі з надійним заземленням.

Q5: Який рівень захисту він підтримує?
A: Він розроблений для високої ізоляції та стійкості до забруднення, підходить для середовища IV рівня забруднення.
