Автоматичний вимикач підстанції 40,5 кВ з трансформатором струму

Автоматичний вимикач підстанції ZW7-40.5 40,5 кВ із трансформатором струму — це високовольтний вакуумний вимикач для зовнішньої експлуатації, призначений для підстанцій, електростанцій, промислових об’єктів, а також міських і сільських мереж розподілу електроенергії. Він поєднує в собі високопродуктивний вакуумний вимикач із інтегрованими трансформаторами струму для забезпечення надійних функцій комутації, захисту, вимірювання та керування для електричних систем середньої та високої напруги.

Автоматичний вимикач має верхній порцеляновий ізолятор, у якому розміщено вакуумний переривник, і нижній порцеляновий опорний ізолятор, що забезпечує чудову механічну міцність та ізоляційні характеристики. Зовнішні трансформатори струму забезпечують точний моніторинг струму та координацію захисту, спрощуючи операції встановлення та обслуговування.

Цей вакуумний вимикач на 40,5 кВ, призначений для тривалого використання поза приміщеннями, забезпечує чудову герметичність, високу стійкість до старіння, чудову діелектричну міцність і виняткову адаптивність до навколишнього середовища. Його технологія вакуумного переривання усуває ризик пожежі та вибуху, забезпечуючи тривалий термін служби електричних і механічних пристроїв.

Серія ZW7, доступна в номінальних значеннях напруги 33 кВ, 35 кВ і 40,5 кВ, широко використовується для комутації струму навантаження, захисту від перевантаження, короткого замикання та ізоляції системи в мережах передачі та розподілу.

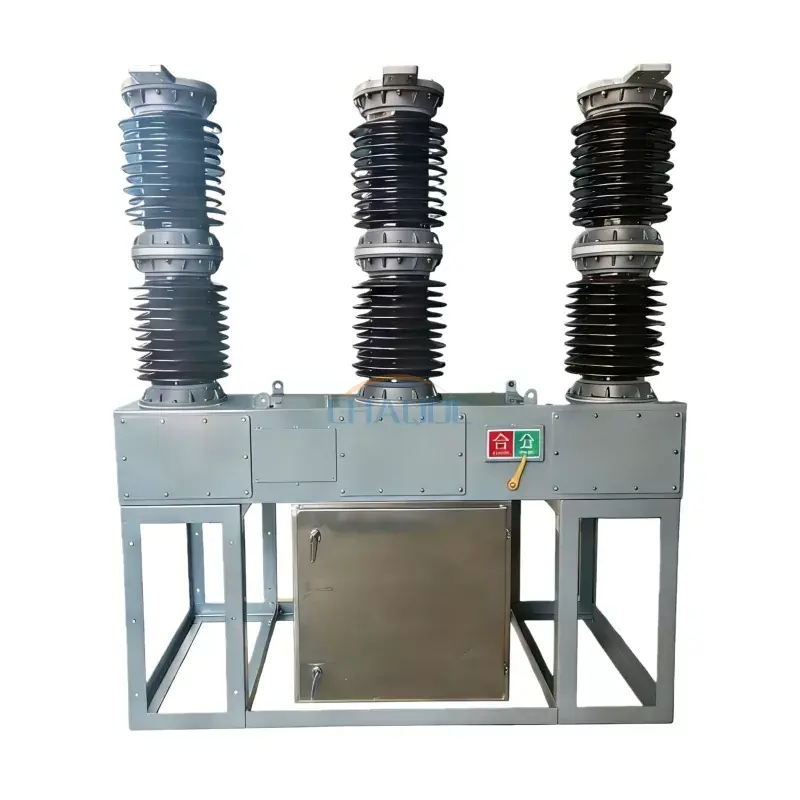

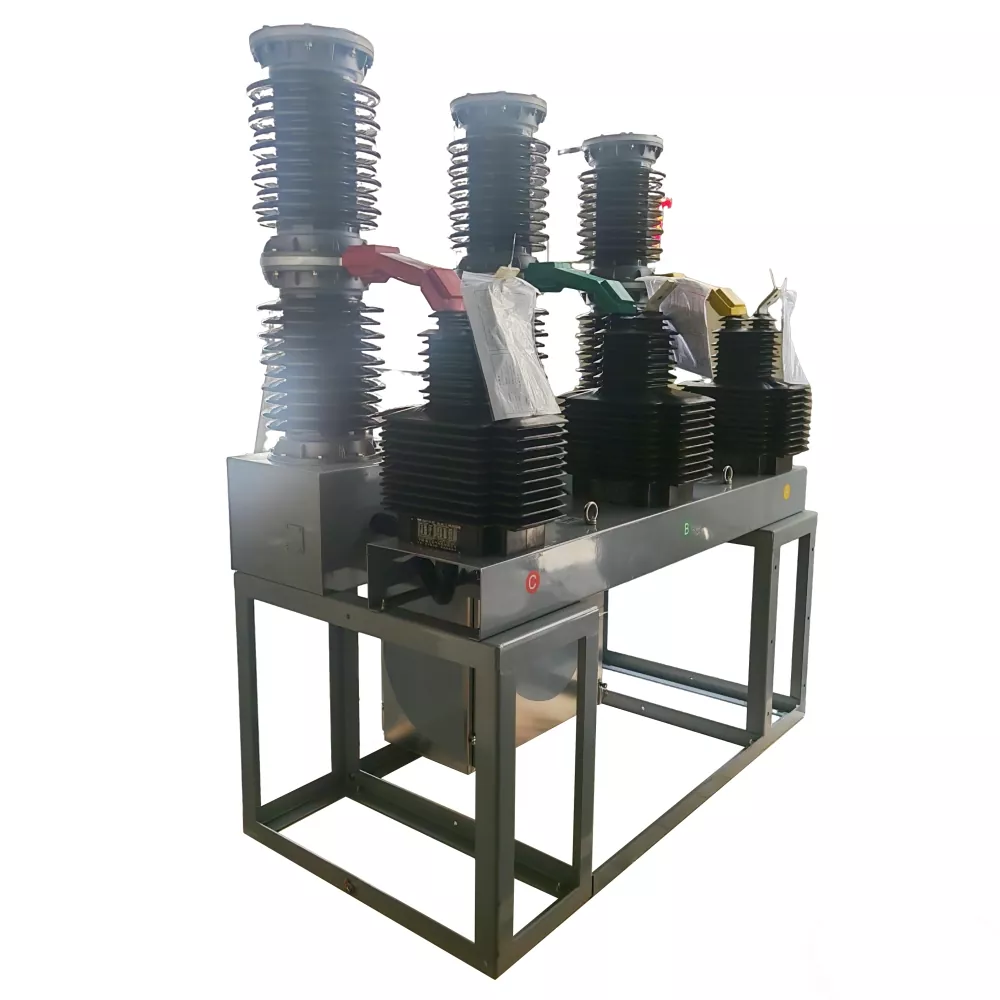

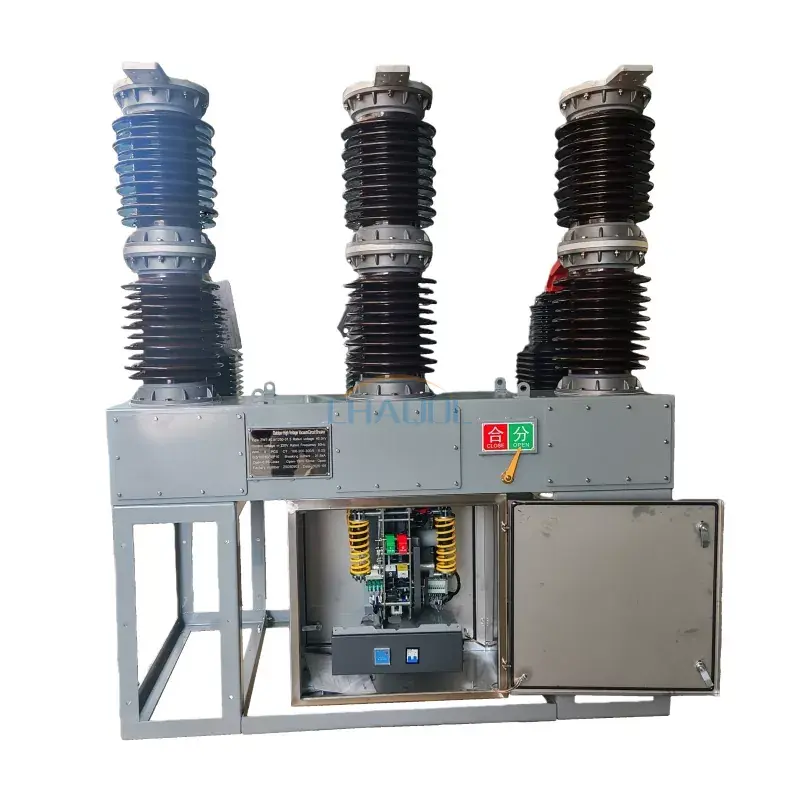

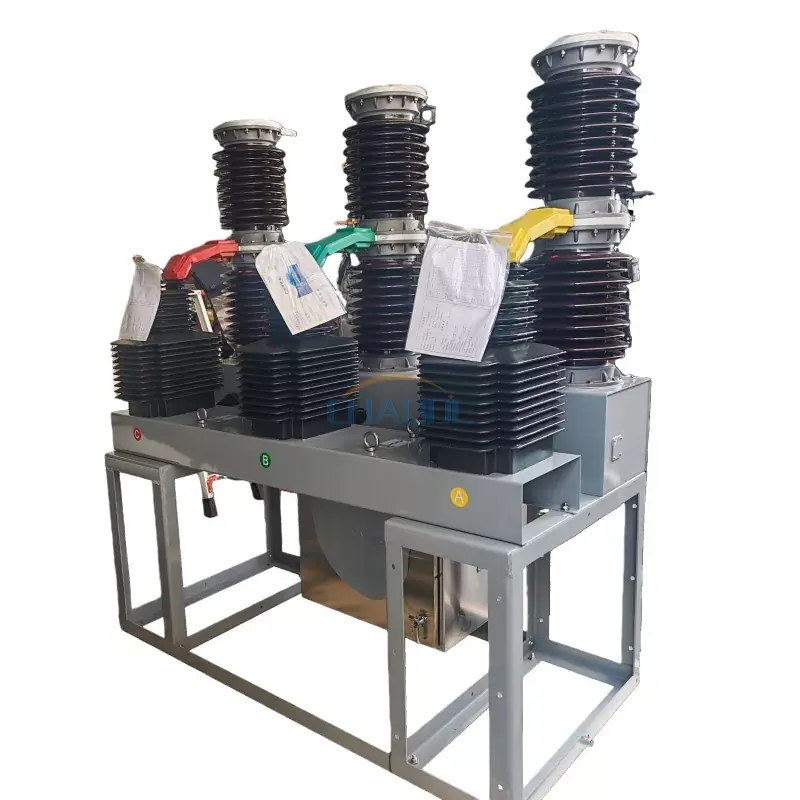

Діаграма зовнішнього вигляду виробу

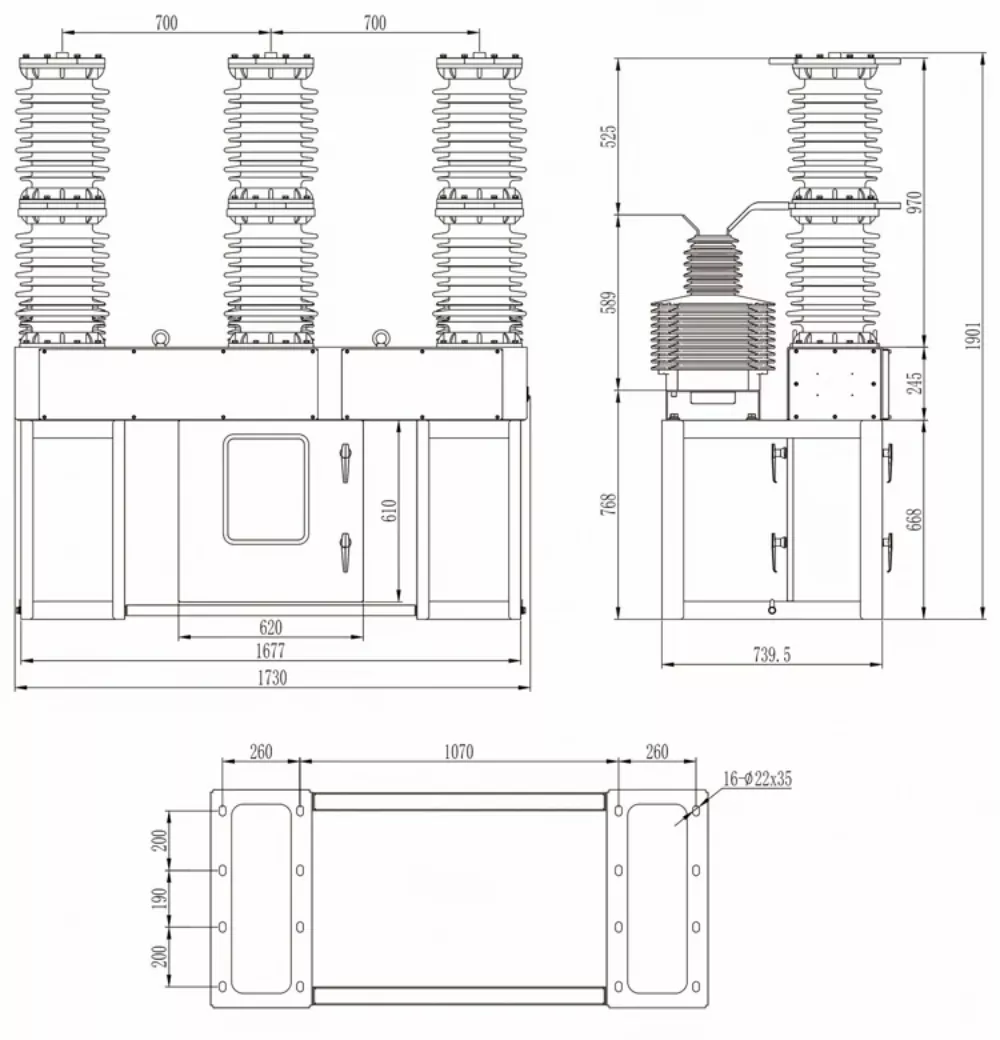

Розмірний креслення

Технічні параметри

Особливості продукту

• Удосконалена технологія вакуумного відключення забезпечує надійне гасіння дуги та усунення несправностей.
• Інтегровані трансформатори струму забезпечують точні вимірювання, контроль і функції захисту.
• Підходить для розподільних систем середньої та високої напруги 33 кВ, 35 кВ і 40,5 кВ.
• Високоміцні порцелянові ізолятори забезпечують чудову ізоляцію та механічну стабільність.
• Герметична конструкція вакуумного переривника забезпечує тривалий термін служби та мінімальні вимоги до обслуговування.
• Чудова стійкість до старіння, вологості, забруднення та суворих зовнішніх умов.
• Підтримує як ручне, так і моторизоване керування для гнучкої системної інтеграції.
• Конструкція незалежного трансформатора струму спрощує перевірку, калібрування, заміну та обслуговування.
• Висока відключаюча здатність при короткому замиканні до 31,5 КА забезпечує надійний захист енергосистеми.
• Без масла, без ризику вибуху та екологічно чиста робота.

Додатки

Автоматичний вимикач підстанції 40,5 кВ із трансформатором струму широко використовується в системах живлення середньої та високої напруги, які потребують надійних функцій комутації, захисту та керування.

• Електричні підстанції
• Мережі передачі та розподілу електроенергії
• Проекти інженерних мереж
• Гідроелектростанції
• Теплові електростанції
• Системи виробництва вітрової енергії
• Проекти сонячної енергетики
• Гірничо-металургійні підприємства
• Промислові виробничі підприємства
• Системи електропостачання залізниці та транспорту
• Міські та сільські електричні мережі

Технічні переваги

У порівнянні з традиційними масляними автоматичними вимикачами та елегазовими автоматичними вимикачами, вакуумний автоматичний вимикач ZW7-40.5 для зовнішнього використання забезпечує чудову експлуатаційну надійність, менші вимоги до обслуговування та довший термін служби. Вакуумний переривник ефективно гасить дуги в герметичній вакуумній камері, мінімізуючи ерозію контакту та покращуючи ефективність комутації.

Вбудований трансформатор струму підтримує точний релейний захист, моніторинг несправностей, вимірювання струму та автоматизацію системи, що робить його ідеальним рішенням для сучасних інтелектуальних мереж і додатків розподілу електроенергії.

Завдяки відмінній діелектричній міцності, високій механічній міцності та стабільній роботі в складних умовах навколишнього середовища вакуумний автоматичний вимикач 40,5 кВ є кращим вибором для комунальних компаній, підрядників EPC та проектів електричної інфраструктури по всьому світу.

Часті запитання

Для чого використовується вакуумний вимикач на 40,5 кВ?

Вакуумний вимикач на 40,5 кВ використовується для захисту та керування енергетичними системами середньої та високої напруги шляхом відключення струмів навантаження, струмів перевантаження та струмів короткого замикання на підстанціях та в електромережах.

Чому трансформатор струму інтегрований з автоматичним вимикачем?

Інтегрований трансформатор струму забезпечує точне вимірювання струму, вхід реле захисту, моніторинг несправностей і функції автоматизованого керування, підвищуючи загальну безпеку системи та ефективність роботи.

Які переваги вакуумних вимикачів?

Вакуумні автоматичні вимикачі забезпечують швидке гасіння дуги, тривалий термін служби, низькі вимоги до обслуговування, високу надійність, екологічність і чудові електричні характеристики порівняно зі звичайними технологіями.

Чи можна встановити автоматичний вимикач ZW7-40.5 поза приміщенням?

так Зовнішній вакуумний вимикач ZW7-40.5 спеціально розроблений для зовнішньої установки та може витримувати різні умови навколишнього середовища, включаючи коливання температури, вологість і забруднення.

У яких галузях промисловості зазвичай використовуються автоматичні вимикачі підстанцій 40,5 кВ?

Ці автоматичні вимикачі широко використовуються в комунальних підприємствах, підстанціях, електростанціях, проектах з відновлюваної енергетики, гірничодобувних роботах, промислових об’єктах, транспортній інфраструктурі та великих системах розподілу електроенергії.
