Будова та захист високовольтних вимикачів на стовпі

Theвимикач на стовпіце тип запобіжного вимикача, встановленого на стовпах інженерних мереж для забезпечення електробезпеки. Його основна функція - ізолювати ланцюг від високої напруги. Перемикачі, встановлені на стовпах, мають значні відмінності щодо функціональності, структури та сценаріїв застосування. В енергосистемі кожен з них відіграє унікальну роль і спільно підтримує безпеку та стабільну роботу електромережі.

Автоматичний вимикач і вимикач навантаження, встановлений на колонці

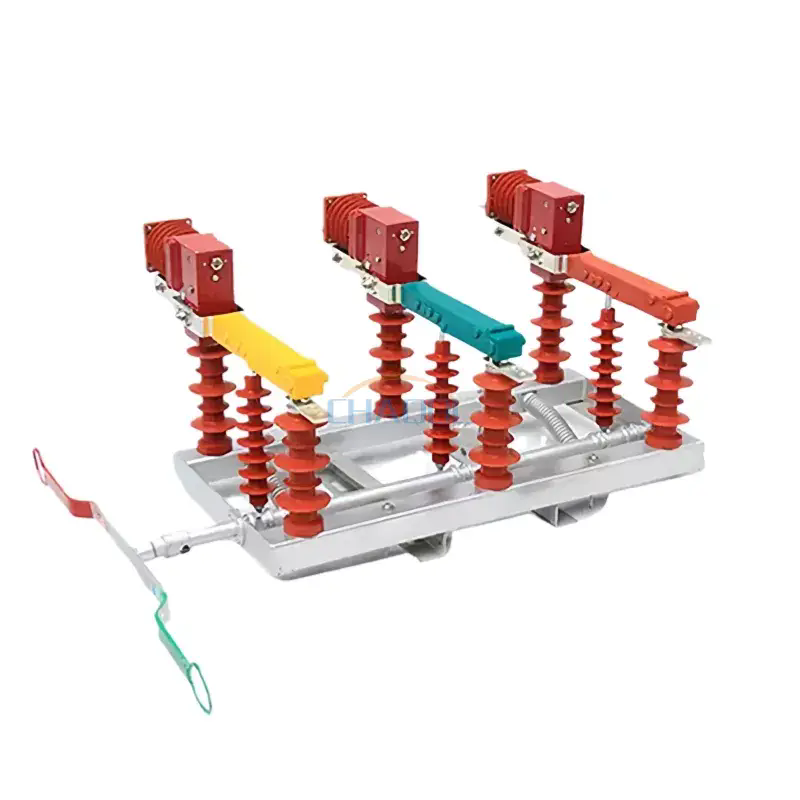

Вимикач навантаження, встановлений на стовпі, має функції вимикання струму навантаження та замикання струму короткого замикання, але він не може вимикати струм короткого замикання. В основному використовується для сегментації ліній.

Автоматичний вимикач, встановлений на стовпі, може замикати, переносити та розмикати нормальний струм робочого кола. Він також може замикати, переносити та розмикати заданий струм короткого замикання протягом установленого часу. Його можна використовувати як основний захист лінії та в основному використовується у великих відгалужувальних комутаторах. Його здатність відкривати сильна, а кількість послідовних відкривань і закривань велика.

Операційний спосіб

Перемикач навантаження управляється вручну і вимагає втручання людини для розмикання або замикання ланцюга.

Автоматичний вимикач - це пристрій з автоматичним керуванням. У разі перевантаження або короткого замикання в ланцюзі автоматичний вимикач автоматично спрацьовує та відключає струм.

Стійкість до пробою та функції захисту

Вимикачі навантаження зазвичай мають відносно низьку відключаючу здатність і підходять для малих навантажень і ситуацій без перевантаження. Вони в основному використовуються для управління відкриттям і закриттям ланцюгів. Однак вони зазвичай не мають функцій захисту від перевантаження або короткого замикання для таких несправностей, як перевантаження та короткі замикання.

Автоматичний вимикач має вищу відключаючу здатність і може витримувати більші струми та серйозніші несправності. Він не тільки відключає ланцюг, але також має функції захисту від перевантаження та короткого замикання, здатні швидко виявляти та відключати струм несправності.
