Як внутрішній трансформатор струму 10 кВ може покращити вимірювання та захист у системах середньої напруги

Сила АньцянрозвиваєВнутрішній трансформатор струму 10 кВдля вимірювання середньої напруги та релейного захисту з моделлю LZZBJ9-10 із повністю закритою ізоляцією з епоксидної смоли, варіантами вторинного струму 5A/1A та кількома конфігураціями первинного струму для розподілу електроенергії всередині приміщень.

Трансформатор струму є ключовим компонентом електричних систем середньої напруги, оскільки він перетворює високий первинний струм у стандартизований вторинний сигнал, який можна безпечно обробляти лічильниками, контрольним обладнанням і захисними реле. Внутрішній трансформатор струму LZZBJ9-10 10 кВ призначений для внутрішніх ланцюгів змінного струму 10 кВ і нижче при 50 Гц або 60 Гц. Його повністю закрита конструкція з епоксидної смоли поєднує в собі ізоляцію, механічний захист і компактне встановлення в одній конструкції. Завдяки параметрам первинного струму від 5 А до 2500 А, вторинного струму 1 А або 5 А та рівня ізоляції 12/42/75 кВ, його можна налаштувати для різних вимог до вимірювання та захисту.

Зміст

1. Що таке внутрішній трансформатор струму 10 кВ?
2. Як це працює в системі середньої напруги?
3. Які технічні параметри варто перевірити покупцям?
4. Які конструктивні особливості забезпечують надійну роботу?
5. Де це зазвичай використовується?
6. Як вибрати правильний КТ?
7. Часті запитання
8. Зверніться до Anqiang Power, щоб отримати індивідуальне рішення

Що таке внутрішній трансформатор струму 10 кВ?

Внутрішній трансформатор струму 10 кВ — це приладовий трансформатор, призначений для вимірювання та контролю струму в електричних системах середньої напруги в приміщеннях. Замість того, щоб підключати вимірювальні прилади та реле захисту безпосередньо до високих первинних струмів, трансформатор зменшує струм до стандартизованого вторинного значення, яке може оброблятися наступним обладнанням.

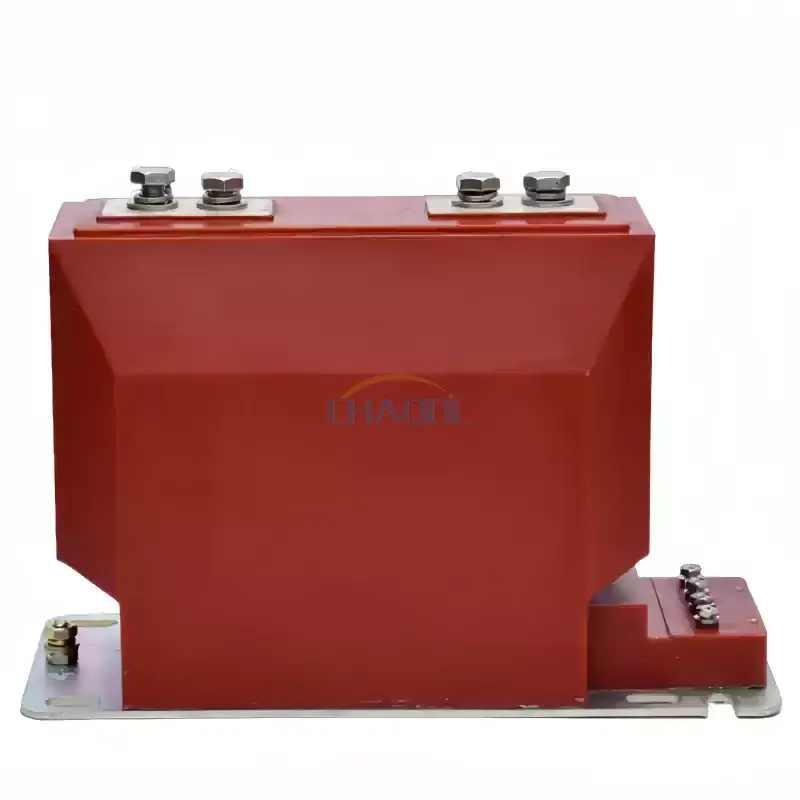

Модель LZZBJ9-10 розроблена для ланцюгів 10 кВ і нижче з номінальною частотою 50 Гц або 60 Гц. Згідно зі специфікаціями виробника, він використовує повністю закриту структуру з епоксидної смоли та підходить для вимірювання струму, вимірювання енергії та релейного захисту.

Таке розташування створює електричну ізоляцію між первинним контуром і вимірювальним або захисним обладнанням, одночасно забезпечуючи придатний для використання сигнал струму. У результаті КТ стає важливим інтерфейсом між потужним електричним обладнанням і системами моніторингу низького рівня.

Як це працює в системі середньої напруги?

Принцип дії заснований на електромагнітній індукції. Коли струм протікає через первинний провідник, він створює магнітне поле в сердечнику трансформатора трансформатора. Тоді вторинна обмотка виробляє пропорційний струм, який можна підключити до лічильників, захисних реле або контрольних пристроїв.

Наприклад, система розподілу електроенергії може передавати сотні або тисячі ампер на первинній стороні, тоді як підключене обладнання моніторингу розраховане на набагато менший стандартизований струм. Правильно підібраний КТ забезпечує необхідний коефіцієнт трансформації, щоб вторинний контур міг представляти первинний робочий стан.

Функції вимірювання та захисту

• Вимірювання струму:Забезпечує пропорційний сигнал для електролічильників і контрольного обладнання.
• Управління енергією:Підтримує системи вимірювання, які використовуються для моніторингу споживання електроенергії та умов експлуатації.
• Релейний захист:Подає струмові сигнали на реле захисту при виникненні ненормальних або несправних умов.
• Автоматизація розподілу:Надає актуальну інформацію для автоматизованих систем контролю та управління.

Таким чином, трансформатор трансформатора струму необхідно вибирати відповідно до нормальних вимог вимірювання та характеристик захисту електричної системи.

Які технічні параметри варто перевірити покупцям?

Вибір трансформатора струму слід починати з електричних параметрів застосування, а не лише з фізичних розмірів. Первинний струм, вторинний струм, клас точності, номінальна вихідна потужність, рівень ізоляції та характеристики стійкості до короткого замикання впливають на те, чи підходить трансформатор струму для конкретного розподільного пристрою або розподільної установки.

Перед замовленням ці значення завжди слід звіряти з фактичною електричною конструкцією, підключеним обладнанням і відповідними вимогами проекту.

Які конструктивні особливості забезпечують надійну роботу?

Повністю закрита ізоляція з епоксидної смоли

LZZBJ9-10 має структуру лиття з епоксидної смоли, яка повністю охоплює внутрішні компоненти. Ця конструкція забезпечує електричну ізоляцію, водночас захищаючи внутрішній вузол від впливу навколишнього середовища, який зазвичай зустрічається у внутрішніх розподільних пристроях.

Компактна інтегрована конструкція

Залізний сердечник, вторинна обмотка та система ізоляції інтегровані в компактний корпус. Це корисно, коли щити розподільних пристроїв і розподільні шафи мають обмежений простір для встановлення. Компактна конструкція також може спростити інтеграцію обладнання та розташування вторинної проводки.

Захищені вторинні клеми

Посилена клемна коробка забезпечує додатковий захист вторинної проводки. Разом із заземлювальною основою та монтажною конструкцією це допомагає підтримувати впорядковане встановлення та безпечніший доступ під час перевірки та технічного обслуговування.

Кілька поточних конфігурацій

Різні конфігурації основного струму дозволяють одному сімейству продуктів використовувати широкий спектр розповсюджувальних програм. Доступні конфігурації варіюються від номіналів низького струму до застосувань із сильним струмом до 2500 А, залежно від застосовної конфігурації моделі.

Де це зазвичай використовується?

Компактна структура та конструкція середньої напруги роблять цей тип трансформаторів струму придатним для кількох електричних застосувань усередині приміщень.

• Внутрішні розподільні пристрої:Забезпечує струмові сигнали для ланцюгів вимірювання та захисту.
• Шафи розподільні електроенергії:Підтримує моніторинг фідерів та електричних навантажень.
• Компактні підстанції:Сполучає первинні ланцюги з вимірювальним і захисним обладнанням.
• Промислові енергетичні системи:Допомагає контролювати робочі умови електрообладнання на виробничих підприємствах.
• Системи енергоменеджменту:Постачає актуальну інформацію для електричного моніторингу та аналізу.
• Автоматизація розподілу:Підтримує визначення струму для автоматизованого електричного контролю та моніторингу.

У практичних установках трансформатор може працювати разом із реле захисту, лічильниками енергії, контрольними приладами та іншим вторинним електричним обладнанням. Це робить точні специфікації особливо важливими під час інтеграції трансформатора струму в існуючу систему розподільного пристрою.

Як вибрати правильний КТ?

Для інженерів, підрядників з електромонтажу, виробників розподільних пристроїв і груп із закупівель вибір продукту повинен базуватися на повному електричному застосуванні, а не лише на номінальній напрузі.

1. Перевірте напругу системи.Переконайтеся, що ТТ підходить для фактичної мережі середньої напруги, наприклад, 10 кВ.
2. Визначте первинний струм.Виберіть номінальний первинний струм, який відповідає очікуваним умовам роботи та системи.
3. Виберіть вторинний струм.Перевірте, чи вимагають лічильники та реле захисту вторинного струму 1 або 5 А.
4. Визначте вимогу до точності.Схеми вимірювання та захисту можуть вимагати різних класів точності.
5. Перевірте вторинне навантаження.Номінальна потужність має бути сумісна з підключеним вторинним контуром.
6. Перевірте вимоги до ізоляції.Переконайтеся, що рівень ізоляції відповідає електричній системі та проекту.
7. Перевірте умови механічного монтажу.Необхідно перевірити монтажні отвори, положення клем, доступний простір у шафі та механізми заземлення.

Для індивідуальних проектів надання постачальнику напруги системи, первинного струму, вторинного струму, класу точності, номінального навантаження, середовища встановлення та передбачуваного застосування може значно покращити вибір моделі та технічну комунікацію.

Часті запитання

Яка основна функція внутрішнього трансформатора струму 10 кВ?

Його основною функцією є перетворення високого первинного струму в стандартизований менший вторинний струм для вимірювання, моніторингу енергії та релейного захисту в електричних системах середньої напруги.

Які варіанти вторинного струму доступні?

Специфікація LZZBJ9-10 підтримує параметри номінального вторинного струму 1A та 5A. Відповідна опція повинна відповідати підключеному вимірювальному або захисному обладнанню.

Який діапазон первинного струму можна налаштувати?

Перераховані конфігурації охоплюють номінальний первинний струм від 5A до 2500A. Точну конфігурацію слід вибирати відповідно до електричних вимог проекту.

Чи можна використовувати цей КТ як для вимірювання, так і для захисту?

так Продукт підтримує різні комбінації класів точності для вимірювання та захисту. Необхідну конфігурацію слід визначати на основі схеми захисту та вимог до вимірювань.

Чому епоксидна смола використовується в структурі CT?

Епоксидна смола забезпечує електричну ізоляцію та механічну капсуляцію. У повністю закритій конструкції він також допомагає захистити внутрішні компоненти та підтримує стабільну роботу в середовищі розподільних пристроїв усередині приміщень.

Де можна встановити трансформатор струму такого типу?

Типові області застосування включають внутрішні розподільні пристрої, електророзподільні шафи, компактні підстанції, промислові енергетичні системи, системи управління енергією та обладнання для автоматизації розподілу.

Зверніться до Anqiang Power, щоб отримати індивідуальне рішення

При виборі трансформатора струму середньої напруги важлива правильна комбінація первинного струму, вторинного струму, класу точності, номінальної потужності, рівня ізоляції та монтажної структури. LZZBJ9-10 надає кілька варіантів конфігурації для внутрішніх систем живлення 10 кВ і нижче, що робить його придатним для вимірювання та захисту в різних середовищах розподілу. Якщо ви плануєте новий проект розподільного пристрою, модернізуєте існуючу розподільну шафу або вам потрібен трансформатор струму, налаштований відповідно до певних електричних параметрів, дізнайтеся більше про внутрішній трансформатор струму 10 кВ ізв'яжіться з намиз вашими технічними вимогами для відповідного рішення від Anqiang Power.
