Короткий зміст статті:Для надійного захисту середньої напруги потрібно більше, ніж просто усунути несправність. Комунальні підприємства та промислові оператори також потребують швидкого перемикання, стабільних механічних характеристик, низьких вимог до обслуговування та сумісності з дедалі інтелектуальнішими мережами розподілу. АнЗовнішній автоматичний вимикач із постійним магнітомпоєднує технологію вакуумного переривання з робочим механізмом постійного магніту для задоволення цих вимог. У цій статті пояснюється, як працює технологія, де її можна застосовувати, які технічні фактори слід оцінити перед покупкою та як вона може допомогти зменшити експлуатаційні труднощі в сучасних системах розподілу електроенергії.
Розподільні мережі середньої напруги працюють у складних умовах. Несправність у фідері, трансформаторному з’єднанні, промисловій шині, залізничній системі живлення або установці відновлюваної енергії може перервати електропостачання та потенційно пошкодити цінне обладнання. Таким чином, автоматичний вимикач є важливою частиною ланцюга захисту.
Однак сучасні оператори стикаються з кількома викликами водночас. Обладнання можна встановлювати на відкритому повітрі, де воно піддається впливу вологи, пилу, ультрафіолетового випромінювання, перепадів температури та інших впливів навколишнього середовища. У той же час розподільчі мережі стають все більш автоматизованими, створюючи попит на обладнання, яке може послідовно реагувати на електричні команди та спілкуватися з інтелектуальними системами захисту та управління.
Традиційні молоти з механічним приводом можуть працювати ефективно, але їхні робочі механізми містять кілька рухомих частин. Механічний знос, вимоги до регулювання та непостійна робота протягом тривалого періоду служби можуть викликати занепокоєння, особливо в установках, які вимагають частих перемикань.

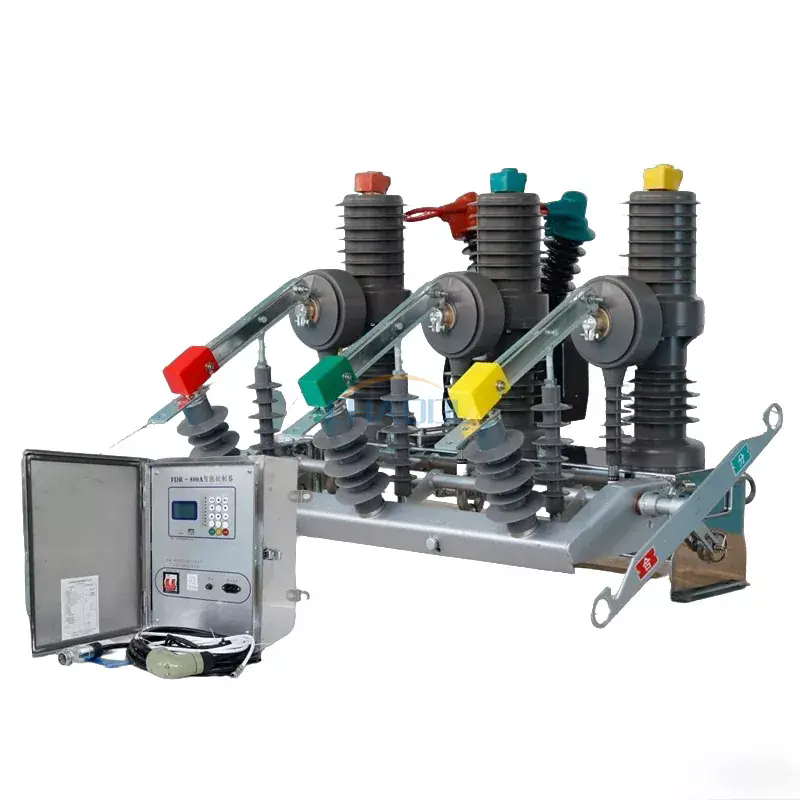

Зовнішній автоматичний вимикач із постійним магнітом вирішує ці проблеми, поєднуючи вакуумний вимикач із приводом із постійним магнітом. Результатом є компактне комутаційне рішення середньої напруги, призначене для надійної роботи, зниження механічної складності та інтеграції в сучасні системи розподілу.
Принцип роботи заснований на двох основних технологіях:переривання вакуумуіактивація постійного магніту.
Під час нормальної роботи автоматичний вимикач пропускає струм через його провідний шлях. Коли система захисту визначає ненормальний стан, на робочий механізм надходить команда на розмикання контактів. Актуатор постійного магніту приводить в дію механізм, роз’єднуючи контакти всередині вакуумного переривника.
Коли контакти роз’єднуються, може на короткий час утворитися електрична дуга. Оскільки контакти розташовані всередині вакуумного переривача, дуга швидко гасне, коли струм проходить через природну точку розриву. Потім ланцюг електрично ізольований від несправності.
Для замикання привод повертає контакти в необхідне положення. Контрольований рух допомагає забезпечити повторювану продуктивність перемикання.
Цю операційну послідовність можна підсумувати таким чином:
Комбінація цих технологій особливо корисна, коли операторам потрібні швидке перемикання та надійна механічна продуктивність, не покладаючись на складну пружинну робочу структуру.
Механізм приводу безпосередньо впливає на надійність вимикача. Механізм із постійним магнітом використовує електромагнітну силу для керування рухом механізму перемикання та підтримки його робочого положення.
Порівняно з механізмами, що містять більшу кількість елементів механічної передачі, виконавчий механізм з постійними магнітами може мати менше рухомих елементів. Це зменшує можливі точки механічного зносу та допомагає підтримувати послідовне відкриття та закриття.
| Розгляд | Механізм постійного магніту | Традиційний механічний механізм |
|---|---|---|
| Механічна складність | Відносно проста робоча структура | Може містити більше деталей механічної трансмісії |
| Рухомі компоненти | Зменшена кількість механічних рухомих частин | Загалом більше механічних компонентів |
| Попит на технічне обслуговування | Призначений для експлуатації, що не вимагає технічного обслуговування | Може вимагати періодичної перевірки та регулювання |
| Послідовність перемикань | Стабільна електромагнітна активація | Може більшою мірою залежати від механічного стану |
| Часті перемикання | Добре підходить для додатків, що потребують повторних операцій | Вибір залежить від конструкції механізму та робочого циклу |
Практична перевага полягає не просто в зменшенні кількості компонентів. Робочий механізм також є важливим фактором, коли автоматичні вимикачі встановлюються в місцях, де доступ до технічного обслуговування ускладнений або де незапланований простой може мати значні експлуатаційні витрати.
Правильно сконструйований зовнішній автоматичний вимикач на постійних магнітах містить декілька скоординованих електричних, механічних та ізоляційних компонентів. Кожен компонент сприяє безпечному перемиканню та надійній роботі.
Оскільки ці компоненти працюють разом, вибір ніколи не повинен базуватися лише на номінальній напрузі. Необхідно враховувати повний електричний режим, середовище встановлення, вимоги до контролю та стратегію захисту системи.
Однією з найважливіших переваг є спрощена механічна система керування. Завдяки меншій кількості точок механічного зносу рутинне механічне регулювання можна зменшити. Це може бути особливо цінним для зовнішніх підстанцій, віддалених розподільних мереж і промислових об’єктів, де доступ для обслуговування незручний.
Постійний магніт забезпечує контрольований електромагнітний рух. Послідовна поведінка при відкриванні та закриванні важлива, коли вимикач неодноразово керується системами захисту, автоматизації або дистанційного керування.
Вакуумний переривник забезпечує ефективне припинення дуги, не вимагаючи використання в камері вимикача звичайних ізоляційних газів або рідких середовищ для гасіння дуги. Завдяки цьому вакуумна технологія добре підходить для багатьох систем розподілу середньої напруги.
Привід призначений для ефективної роботи, що може допомогти зменшити енергію, необхідну для операцій перемикання. Точне споживання енергії залежить від конкретної конфігурації та системи керування, тому перед остаточним вибором завжди слід перевіряти специфікації проекту.
Зовнішнє розподільче обладнання повинно мати вплив на навколишнє середовище. Відповідно розроблений зовнішній кожух вимикача допомагає захистити внутрішні компоненти від вологи, пилу, ультрафіолетового випромінювання та зміни погодних умов.
Для додатків, що включають багаторазове перемикання, механічна стійкість є важливим критерієм придбання. Специфікація продукту Anqiang вказує на механічний термін служби до 10 000 операцій для відповідної конфігурації вимикача на постійних магнітах для зовнішнього використання.
Сучасні електромережі все більше покладаються на дистанційне керування, моніторинг і автоматизоване керування несправностями. Правильно налаштований автоматичний вимикач із постійним магнітом може підтримувати інтеграцію з SCADA та системами автоматизації розподілу, дозволяючи операторам будувати електричні мережі з більшою швидкістю реагування.
Вибір автоматичного вимикача лише на основі його назви чи класу напруги може призвести до невідповідної конфігурації. Покупці повинні порівняти характеристики вимикача з фактичними електричними характеристиками установки.
| Параметр | Приклад специфікації | Чому це важливо |
|---|---|---|
| Номінальна напруга | 12 кВ / 24 кВ | Має відповідати класу номінальної напруги розподільчої системи. |
| Номінальна частота | 50 Гц | Має відповідати частоті енергосистеми. |
| Номінальний струм | 630 А / 1250 А | Визначає постійну здатність до струму. |
| Струм відключення короткого замикання | 20 кА / 25 кА | Вказує на здатність вимикача відключати струм замикання. |
| Піковий витримуваний струм | 50 кА / 63 кА | Важливо для оцінки короткочасного електромагнітного стресу. |
| Витримувана напруга грозового імпульсу | 125 кВ / 145 кВ | Важливо для координації ізоляції та захисту від перехідних процесів. |
| Механічне життя | До 10 000 операцій | Корисно, коли очікується часте перемикання. |
В інформації про продукт, наданій Anqiang, перераховані конфігурації номінальної напруги 12 кВ і 24 кВ, номінальний струм 630 А і 1250 А та вимикаюча здатність при короткому замиканні 20 кА і 25 кА для відповідних моделей.
Фактичний вибір завжди повинен ґрунтуватися на повному проекті системи, відповідних стандартах, координації захисту та вимогах до конкретного проекту, а не на припущенні, що кожна конфігурація має однакові рейтинги.
Поєднання зовнішньої конструкції, вакуумного переривання та роботи з постійним магнітом робить це обладнання придатним для широкого діапазону застосувань середньої напруги.
Anqiang визначає підстанції, розподільчі мережі, електрифікацію залізниць, гірничодобувну промисловість, промислові енергетичні системи та установки відновлюваної енергії серед областей застосування для свого зовнішнього вимикача з постійним магнітом.
Правильний вимикач слід вибирати, починаючи з електричної системи, а не з каталогу продукції. Практичний процес відбору може запобігти як заниженню специфікації, так і непотрібному надмірному розміру.
Такий підхід більш надійний, ніж вибір вимикача виключно за номінальним струмом або ціною покупки. Нижча початкова вартість може стати дорогою, якщо обладнання складно обслуговувати, воно несумісне з системою керування або неправильно підібрано до рівня несправності.
Незважаючи на те, що автоматичні вимикачі з постійними магнітами розроблені для скорочення механічного обслуговування, низьке обслуговування не означає нульової перевірки. Дисциплінована робоча програма залишається важливою для обладнання середньої напруги.
Для зовнішнього обладнання перевірка навколишнього середовища особливо важлива. Волога, забруднення, корозія та механічні пошкодження можуть поступово впливати на ізоляцію та надійність роботи, навіть якщо сам вимикач має міцну конструкцію.
Тому програма профілактичного обслуговування повинна зосереджуватися на повній установці, а не розглядати автоматичний вимикач як ізольований компонент.
Зовнішній автоматичний вимикач із постійним магнітом — це автоматичний вимикач середньої напруги, який поєднує в собі вакуумний вимикач із приводом із постійним магнітом. Він призначений для надійного перемикання та усунення несправностей у зовнішніх розподільних і промислових системах живлення.
Конфігурація залежить від виробника та вимог проекту. Сімейство продуктів Anqiang ZW32-12G і ZW32-24G розроблено для систем середньої напруги 12 кВ і 24 кВ.
Механізм може зменшити механічну складність, забезпечити послідовне перемикання, зменшити механічний знос і підтримувати низькі витрати на обслуговування. Ці характеристики особливо цінні для обладнання, яке піддається частим перемиканням.
так Відповідно сконфігурований блок можна інтегрувати з автоматизацією розподілу, SCADA, дистанційним моніторингом та інтелектуальними системами захисту. Для кожного проекту слід підтверджувати точну конфігурацію зв’язку та керування.
так Зовнішні автоматичні вимикачі з постійними магнітами можна використовувати в секціях середньої напруги сонячних і вітряних систем розподілу, де їх напруга, струм, характеристики відключення, ізоляції та керування відповідають вимогам встановлення.
Механічна стійкість залежить від конкретної моделі та умов експлуатації. Відповідна специфікація Anqiang вказує термін експлуатації до 10 000 операцій.
Щоб отримати точні технічні рекомендації, надайте напругу системи, номінальний струм, рівень короткого замикання, частоту, середовище встановлення, режим перемикання, напругу керування, вимоги до автоматизації, схему монтажу та будь-які застосовні стандарти проекту. Раннє надання цієї інформації може зменшити кількість змін у специфікаціях пізніше.
Зовнішній автоматичний вимикач на постійних магнітах — це більше, ніж звичайний комутаційний пристрій з іншим приводом. Завдяки поєднанню вакуумного розриву з роботою постійного магніту, він відповідає декільком практичним вимогам сучасних мереж середньої напруги: надійне перемикання, менша механічна складність, нижчі вимоги до технічного обслуговування, адаптація на відкритому повітрі та сумісність із все більш автоматизованими системами розподілу електроенергії.
Найважливішим моментом для покупців є узгодження автоматичного вимикача з фактичним електричним навантаженням. Номінальна напруга, безперервний струм, здатність відключати при короткому замиканні, рівень ізоляції, частота перемикань, умови навколишнього середовища, архітектура керування та вимоги до встановлення – усе це слід оцінити перед прийняттям остаточного рішення.
Anqiang пропонує рішення для зовнішніх вимикачів із постійними магнітами для застосувань середньої напруги, з конфігураціями, розробленими навколо систем 12 кВ і 24 кВ, і додатків, починаючи від розподільчих мереж і підстанцій до промислових, залізничних, гірничих і відновлюваних джерел енергії.
Шукаєте надійний зовнішній автоматичний вимикач із постійними магнітами для вашого проекту середньої напруги?Поділіться своєю системною напругою, номінальним струмом, рівнем несправності, середовищем встановлення та вимогами до керуванняAnqiangобговорити відповідну конфігурацію.Зв'яжіться з намидля отримання інформації про продукт, технічної підтримки та рішення, яке відповідає вашій програмі.
Важливо:Вибір і встановлення автоматичного вимикача повинні виконуватися кваліфікованими фахівцями з електрики відповідно до чинних місцевих стандартів, вимог щодо захисту системи та технічної документації виробника.
-
