Надійний розподіл середньої напруги залежить від безпечного перемикання, ефективного управління фідером і надійного зовнішнього обладнання.Сила Аньцянпостачає24елегазовий вимикач навантаження, встановлений на стовпі кВ, розроблений для повітряних мереж розподілу електроенергії, які вимагають надійного перемикання навантаження, гнучкості роботи та практичної інтеграції з системами автоматизації розподілу. Розуміння його принципу роботи, технічних характеристик і вимог до встановлення допомагає комунальним підприємствам, промисловим операторам і підрядникам з електрики приймати обґрунтовані рішення про покупку.

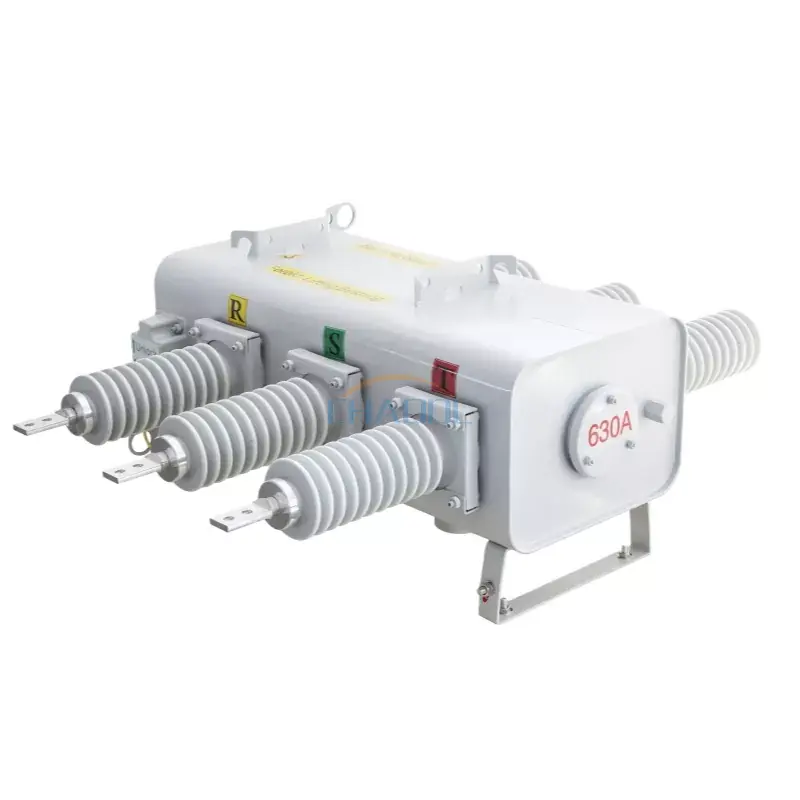

Елегазовий вимикач навантаження 24 кВ, встановлений на стовпі, — це зовнішній комутаційний пристрій середньої напруги, який використовує газ гексафторид сірки (SF6) для ізоляції та гасіння дуги. Встановлений на стовпі електромережі, він допомагає операторам контролювати струм навантаження, розділяти підвісні фідери на керовані секції та підтримувати заплановані операції перемикання. Серія Anqiang Power FLW34-24 вказана з номінальним струмом 630 А, параметрами напруги 11 кВ, 24 кВ і 33 кВ, а також варіантами ручного, електричного та дистанційного керування. У цьому посібнику пояснюється його принцип роботи, основні технічні параметри, застосування, критерії вибору та міркування щодо обслуговування для проектів розподільної мережі.
Елегазовий вимикач навантаження 24 кВ, встановлений на стовпі, — це зовнішній комутаційний пристрій, який використовується в повітряних розподільних мережах середньої напруги. Його основне призначення полягає в створенні та перериванні заданих струмів навантаження за номінальних робочих умов. Увімкнувши контрольоване перемикання у вибраних точках уздовж фідера, це допомагає комунальним підприємствам керувати розподілом електроенергії та ізолювати секції для експлуатаційних цілей.
Термін описує три важливі характеристики:
Продукт Anqiang Power FLW34-24 представлений у списку варіантів номінальної напруги 11 кВ, 24 кВ і 33 кВ з номінальним струмом 630 А. Відповідна конфігурація повинна бути обрана відповідно до електричних вимог мережі та підтверджених виробником характеристик продукту.
На відміну від простого роз’єднувача, вимикач навантаження призначений для відключення заданого струму навантаження. Однак його не слід автоматично розглядати як автоматичний вимикач, здатний переривати кожен струм короткого замикання. Необхідний захист від несправностей повинен забезпечуватися скоординованою системою захисту та відповідним обладнанням.
Принцип дії поєднує в собі механічний рух контакту з електричною ізоляцією та властивостями гасіння дуги елегазу. Коли контакти роз'єднуються під час проходження струму, між ними може утворитися електрична дуга. Комутаційна камера призначена для контролю та гасіння цієї дуги в заданих умовах роботи пристрою.
Коли вимикач замкнутий, його провідні контакти забезпечують передбачуваний шлях струму. Електроенергія протікає через повітряний розподільний контур до трансформаторів, промислових об’єктів, комерційних будівель або інших під’єднаних навантажень.
Коли потрібна авторизована операція перемикання, механізм керування переміщує контакти. Система розриву на основі елегазу допомагає погасити дугу, що утворюється під час роз’єднання контактів, за умови, що струм і умови перемикання залишаються в межах номінальної здатності обладнання.
Оператори можуть використовувати стратегічно розташовані перемикачі, щоб розділити розподільний фідер на секції. Таке розташування підтримує планове технічне обслуговування, передачу навантаження та ізоляцію призначених ділянок мережі. Фактична ізоляція несправності залежить від схеми захисту, виявлення несправності, послідовності перемикання та координації з пристроями вище та нижче за течією.
Залежно від обраної конфігурації комутатор може підтримувати ручне, електричне або дистанційне керування. Якщо включені сумісні контролери та комунікаційні інтерфейси, він також може бути частиною системи автоматизації розподілу.
Щоб отримати додаткові варіанти обладнання, покупці можуть ознайомитися з асортиментом перемикачів навантаження середньої напруги Anqiang Power і порівняти різні схеми перемикання перед тим, як завершити специфікацію проекту.
Технічні параметри визначають, чи підходить комутатор для конкретної мережі. У наведеній нижче таблиці наведено основні характеристики, опубліковані для продукту Anqiang Power FLW34-24/630-20. Перед закупівлею значення слід перевірити на відповідність поточній таблиці даних і затвердженій конфігурації.
| Параметр | Опублікована специфікація | Розгляд вибору |
|---|---|---|
| Модель продукту | FLW34-24 / FLW34-24/630-20 | Підтвердьте точне позначення моделі в ціновій пропозиції та паспорті. |
| Варіанти номінальної напруги | 11 кВ, 24 кВ, 33 кВ | Узгодьте обрану версію з напругою мережі та вимогами до ізоляції. |
| Номінальний струм | 630A | Перевірте постійний струм навантаження та очікувані робочі умови. |
| Номінальна частота | 50/60 Гц вказано на сторінці продукту | Підтвердьте відповідну частоту для замовленої конфігурації. |
| Піковий витримуваний струм | 50 кА | Перевірте базу тестування, тривалість і координацію з рівнями помилок системи. |
| Номінальний короткочасний струм | 20/4 кА/с, як зазначено | Попросіть роз’яснення нотації та її відповідної тривалості. |
| Номінальний струм зарядки та відключення кабелю | 25А | Підтвердьте придатність для конкретного перемикання кабелю. |
| Номінальний струм зарядки та розриву лінії | 16А | Перевірте передбачуване застосування комутації повітряної лінії. |
| Механічна робота | Перераховано 6000 операцій | Перевірте умови випробування та графік технічного обслуговування. |
| Відносна швидкість витоку газу | Не більше 1% на рік, як зазначено | Підтвердьте відповідний стандарт і метод вимірювання. |
| Захист корпусу та контролера | IP44 в списку | Оцініть вплив, розміщення шафи та додаткові потреби захисту навколишнього середовища. |
Важлива примітка щодо специфікації:Опублікований список параметрів містить скорочені або потенційно неоднозначні записи, включаючи позначення частоти та позначення короткочасного струму. Ці значення не слід інтерпретувати як перевірені результати тестування без підтвердження від Anqiang Power. Зокрема, максимальна стійкість не є те саме, що номінальна вимикаюча здатність короткого замикання.
Для проектної документації також вимагайте відповідні звіти про типові випробування, рівні ізоляції, деталі робочого механізму, керуючу напругу, розташування клем та монтажні креслення. Ці документи допомагають інженерам оцінити повну комутаційну збірку, а не покладатися на одну оцінку.
При правильному проектуванні та обслуговуванні елегазовий вимикач навантаження пропонує кілька практичних переваг для підвісних розподільних систем.
Конструкція, встановлена на стовпі, розміщує комутаційне обладнання безпосередньо на розподільній конструкції. Це може зменшити потребу в додатковому просторі на рівні землі та підтримувати схеми фідерів, де спеціальна кімната з електрикою є недоцільною.
SF6 має сильні діелектричні властивості і широко використовується в електрообладнанні високої напруги. У правильно сконструйованій комутаційній камері він підтримує ізоляцію та дугогасіння. Фактична комутаційна здатність залежить від конструкції контакту, стану газу, робочого механізму та номінального режиму роботи.
Варіанти ручного, моторизованого та дистанційного керування можуть відповідати різним експлуатаційним вимогам. Дистанційне перемикання може зменшити потребу у виїзних візитах під час планової реконфігурації мережі за умови належного впровадження системи керування та комунікаційної інфраструктури.
При інтеграції з сумісними контролерами та системами нагляду перемикач, встановлений на стовпі, може сприяти автоматизованому управлінню фідером. Перед замовленням інженери повинні підтвердити протоколи зв’язку, вимоги до допоміжного живлення, логіку керування та механізми блокування.
Герметична комутаційна камера може обмежити вплив зовнішніх забруднень на внутрішні компоненти. Тим не менш, менші вимоги до поточного технічного обслуговування не означають роботи без обслуговування. Механічні з’єднання, схеми керування, ізоляційні компоненти та параметри, пов’язані з газом, все ще потребують перевірки згідно з інструкціями виробника.
Ще одне міркування – екологічна відповідальність. Елегаз є сильним парниковим газом, тому власники обладнання повинні запобігти витоку, відновити газ і відповідати вимогам утилізації після закінчення терміну служби. Залежно від місцевого законодавства та цілей сталого розвитку проекту, альтернативні технології ізоляції також можуть вимагати оцінки.
Елегазовий вимикач навантаження 24 кВ, встановлений на стовпі, підходить для зовнішнього розподілу, якщо його електричні характеристики та характеристики навколишнього середовища відповідають встановленню.
Придатність застосування залежить від напруги, що перевищує номінальну. Необхідно оцінити рівні короткого замикання, функції перемикання, температуру навколишнього середовища, висоту над рівнем моря, ступінь забруднення, вітрове навантаження, міцність монтажу та необхідні функції керування.
Групи із закупівель повинні оцінювати повне робоче середовище замість того, щоб обирати пристрій лише на основі напруги та струму. Структурований огляд може зменшити прогалини в специфікаціях і уникнути дорогих змін під час встановлення.
Покупці, які порівнюють комутаційне обладнання, повинні також розуміти різницю між вимикачем навантаження та автоматичним вимикачем. Вимикач навантаження виконує певні звичайні завдання перемикання, тоді як автоматичний вимикач відповідного номінального значення призначений для переривання струмів замикання в межах його заявленої вимикаючої здатності. Проект захисту системи визначає, які пристрої потрібні та як вони працюють разом.
Правильна установка має важливе значення для безпечної роботи зовнішнього обладнання середньої напруги. Встановлення та введення в експлуатацію повинні виконуватись кваліфікованим персоналом-електриком відповідно до затверджених процедур, з ізольованим ланцюгом і всіма відповідними засобами контролю безпеки.
Інтервали технічного обслуговування повинні відповідати інструкціям виробника, відповідним електричним нормам і фактичному робочому середовищу. Частоту перевірок може знадобитися збільшити, якщо обладнання зазнає несприятливих погодних умов, сильного забруднення, частих перемикань або ненормальних умов експлуатації.
Поводження з елегазом має виконувати навчений персонал з використанням відповідного обладнання та процедур. Ніколи не випускайте газ навмисно як метод звичайного технічного обслуговування. Дотримуйтесь відповідних екологічних вимог щодо виявлення витоку, відновлення, зберігання та утилізації.
Його основною функцією є створення та переривання заданих струмів навантаження у зовнішній розподільній мережі середньої напруги. Він також підтримує секціонування фідера та контрольовані операції перемикання. Захист від несправностей повинен забезпечуватись відповідно скоординованою системою захисту.
В опублікованій інформації про продукт зазначено номінальний струм 630 А. Покупці повинні підтвердити точну замовлену конфігурацію та відповідні технічні характеристики перед покупкою.
Так, віддалене керування підтримується як параметр конфігурації продукту. Необхідний контролер, допоміжне джерело живлення, комунікаційні інтерфейси та сумісність із автоматизацією мають бути підтверджені для проекту.
Ні. Вимикач навантаження призначений для відключення заданих струмів навантаження, тоді як автоматичний вимикач призначений для відключення струмів замикання в межах його номінальної вимикаючої здатності. Правильне розташування обладнання залежить від дослідження захисту мережі та відповідних стандартів.
Сила Аньцян перераховує варіанти номінальної напруги 11 кВ, 24 кВ і 33 кВ. Доступну конфігурацію, вимоги до ізоляції та деталі розмірів слід уточнювати у виробника.
так Хоча герметична газова камера може зменшити вплив зовнішнього забруднення, періодичні перевірки залишаються необхідними. Технічне обслуговування повинно охоплювати робочий механізм, ізоляційні компоненти, систему керування та стан газу, як зазначено виробником.
Надайте напругу системи, номінальний струм, частоту, середовище встановлення, необхідний режим роботи, керуючу напругу, кількість, застосовні стандарти та розташування проекту. Однолінійні схеми, вимоги до монтажу та будь-які особливі умови навколишнього середовища можуть допомогти постачальнику підтвердити відповідну конфігурацію.
Елегазовий вимикач навантаження 24 кВ, встановлений на стовпі, може відігравати важливу роль у сучасному розподілі середньої напруги, забезпечуючи контрольоване перемикання навантаження, підтримуючи розділення фідерів і надаючи опції для локальної чи дистанційної роботи. Його ефективність залежить від правильного вибору електрики, узгодженого захисту від несправностей, правильної установки та відповідального довгострокового обслуговування.
Сила Аньцян пропонує серію FLW34-24 для розподільчих проектів, які вимагають комутаційного обладнання, встановленого на стовпі, з опублікованими специфікаціями номінального струму 630 А та різними параметрами напруги. Перш ніж розміщувати замовлення, перевірте технічний паспорт, робочу конфігурацію, екологічну придатність та відповідну документацію щодо випробувань. Якщо ви плануєте оновити комунальні послуги, проект промислового розподілу або інсталяцію автоматизації розподілу, перегляньте деталі продукту тазв'яжіться з намищоб обговорити ваші вимоги до напруги, технічні характеристики та потреби налаштування з командою Anqiang Power.
